Descripción

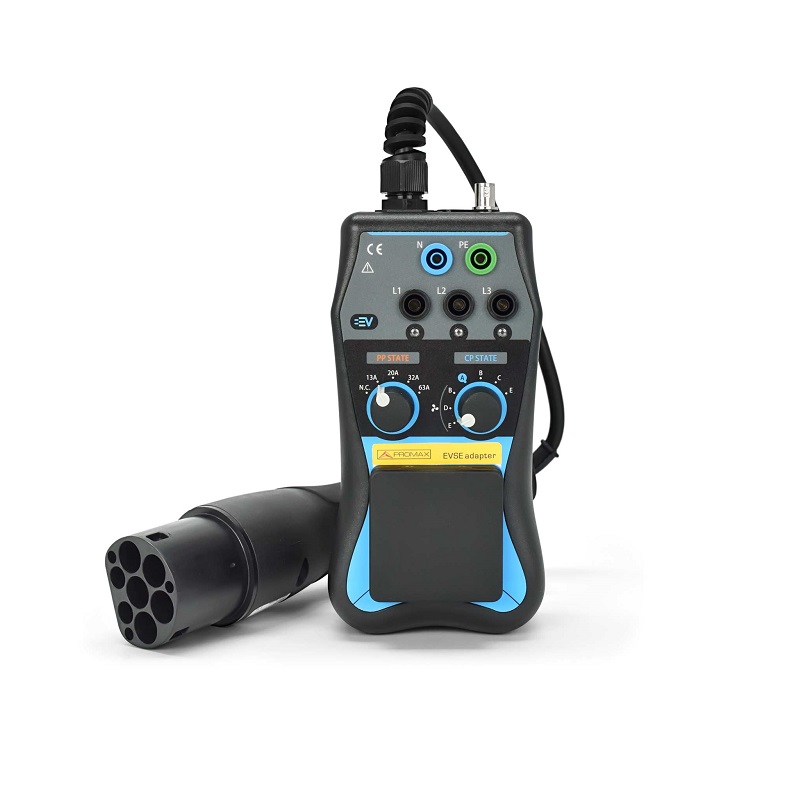

Adaptador de test para estaciones de carga EVSE Promax IC-610, permite llevar a cabo la comprobación de las estaciones de carga de vehículos eléctricos utilizando comprobadores de instalaciones eléctricas
Características
El adaptador IC-610 permite llevar a cabo la comprobación de las estaciones de carga de vehículos eléctricos utilizando comprobadores de instalaciones eléctricas compatibles como el IC-600. Por un lado se conecta a la estación de carga a través de un conector Tipo-2 y por el otro extremo se conecta al comprobador de instalaciones.
Gracias al adaptador, los instaladores y técnicos de mantenimiento de instalaciones de recarga de vehículos eléctricos pueden verificar la funcionalidad y la seguridad eléctrica utilizando su comprobador de instalaciones monofásicas y trifásicas. Está diseñada para pruebas en equipos modo 3. Es posible probar todos los estados de la estación de carga y más adelante crear informes profesionales de la estación.
El adaptador IC-610 está diseñado para la comprobación de todo tipo de estaciones de carga: Privadas, semiprivadas y públicas.
Medidas sobre estaciones de carga:
Piloto de proximidad 0-64 A
El Piloto de control establece los ajustes
Impedancia de línea para estación de carga
Impedancia del circuito de falla para la estación de carga
Prueba funcional de los pilotos de proximidad y de control
Prueba de aislamiento para estación de carga
Prueba de las estaciones de carga monofásicay trifásica
Prueba monofásica a través del enchufe
Simulación de error corto CP (estado E)
Especificaciones
Tensión de entrada: 400 V (trifásica), 50 Hz CAT II
Corriente de prueba: 267 A (10 ms) operación intermitente
Simulación Piloto de Proximidad (PP): Circuito abierto (13 A, 20 A, 32 A, 63 A)
Simulación Piloto de Control (CP)
Estado A (no conectado)
Estado B (conectado, no carga)
Estado C (cargando sin ventilación)
Estado D (cargando con ventilación)
Estado E (error de cortocircuito entre CP y PE vía diodo)
Grados IP: 40 (protección), 2 (contaminación)
