Descripción
CARACTERÍSTICAS:

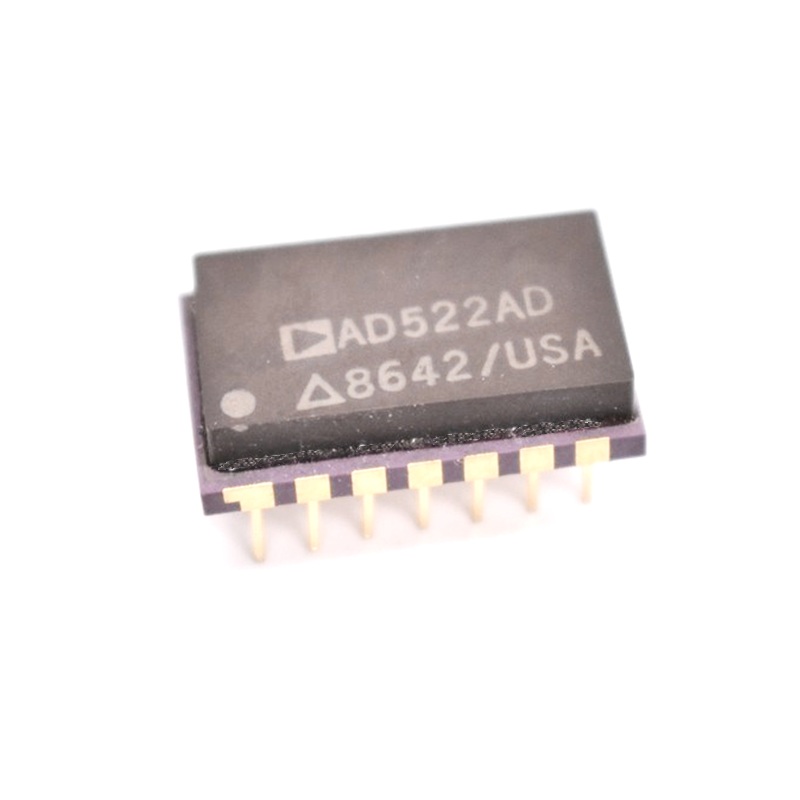

Circuito integrado Amplificador de instrumentación programable de precisión, 100 µV, rango de ganancia ajustable de 1 a 1000, alimentación simétrica ±15V, AD522AD, con encapsulado DIP-14 Cerámico para montaje en circuito impreso (PCB).
El AD522AD es un amplificador de alta precisión diseñado para medir señales muy pequeñas y precisas en equipos médicos o industriales. Filtra el ruido eléctrico casi por completo y mantiene una estabilidad extrema frente a cambios de temperatura.
ESPECIFICACIONES:
Tipo: Amplificador de instrumentación de precisión
Ganancia ajustable: de 1 a 1000 mediante una sola resistencia externa
Voltaje de offset de entrada: 100 µV típico (versión AD522B)
Deriva del offset: 2 µV/°C
CMRR (rechazo de modo común): superior a 110 dB (G = 1000)
No linealidad: 0,005 % (G = 100)
Ruido: 1,5 µV pico a pico (0,1 Hz a 100 Hz)
Compensación interna: Sí
Terminales de referencia y sensado de salida: Sí
Consumo de alimentación: aproximadamente 10 mA
Alimentación simétrica recomendada: ±15 V
Rango de alimentación: aproximadamente ±5 V a ±18 V (10 V a 36 V entre los rieles de alimentación)
Encapsulado: DIP cerámico de 14 pines (14-CDIP).
* Las fotos del producto no son contractuales y están sujetas a cambios sin previo aviso.
