Descripción

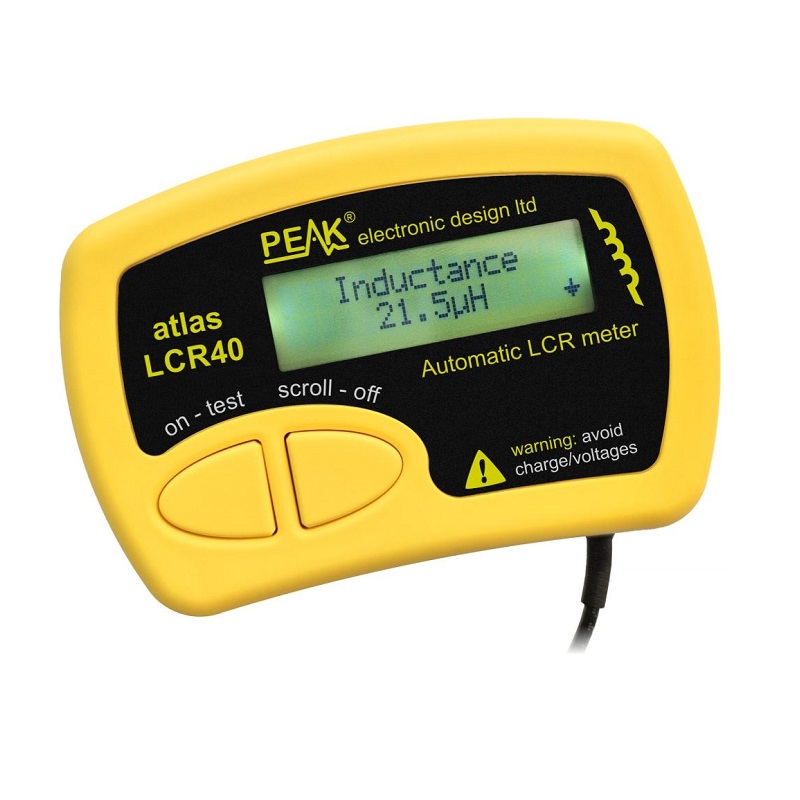

Medidor LCR analizador automático de componentes pasivos Atlas LCR40
Características
El Atlas LCR40 identifica y analiza automáticamente casi cualquier componente pasivo (inductor, condensador o resistencia). Mide sus parámetros utilizando frecuencias de prueba seleccionadas automáticamente (CC, 1 kHz, 15 kHz y 200 kHz).
Inductancia de 1 uH a 2 H (la resolución mínima es 0,8 uH), capacitancia de 1 pF a 10 000 uF (la resolución mínima es 0,5 pF) y resistencia de 1 ohmio a 2 Mohm.
Resistencia: 1 ohmio a 2 megaohmios, resolución típica de 0,6 ohmios, precisión típica de ±1,0 % ±1,2 ohmios
Inductancia: 1 uH a 2 H, resolución típica de 0,8 uH, precisión típica de ±1,5 % ±1,6 uH
Capacitancia: 0,5 pF a 10 000 uF, resolución típica de 0,5 pF, precisión típica de ±1,5 % ±1,0 pF
Voltaje de prueba de circuito abierto: ±1,05 V
Corriente de prueba de cortocircuito: ±3,25 mA
Frecuencias de prueba: CC, 1 kHz, 14,925 kHz y 200 kHz, ±1,5 %
Pureza sinusoidal: -60 dB 3.er armónico típico
Rango de temperatura de funcionamiento: 15 °C a 35 °C (60 °F a 95 °F)
Tipo de batería: GP23A o V23A o MN21 (tipo 12 V 55 mAH)
Duración de la batería: Normalmente ~1600 operaciones a <1 minuto por operación
Tipo de pantalla: LCD alfanumérico (luz de fondo de bajo nivel)
Evite la carga/voltaje en las sondas.
Precisiones mostradas para 100 uH-100 mH, 200 pF-500 nF y 10 ohmios a 1 MOhms.
Especificaciones
Marca: PEAK
Modelo: LCR40
Tipo de analizador: LCR
Tipos de componentes: Inductores, condensadores, resistencias.
Rango de inductancia: 1uH a 2H
Rango de capacitancia: 0,5 pF a 10000 uF
Rango de resistencia: 1R a 2MR
Precisión típica: ±1,5%
Frecuencia de prueba: Automático: CC, 1 kHz, 15 kHz, 200 kHz.
Resolución mínima de inductancia: 0,8 uH
Resolución de capacitancia mínima: 0,5 pF
Resolución de resistencia mínima: 0,6 R
Esquema de medición: Instantánea
Tipo de pantalla: LCD alfanumérico (retroiluminación de bajo nivel)
El paquete incluye
Analizador de componentes pasivos LCR40.

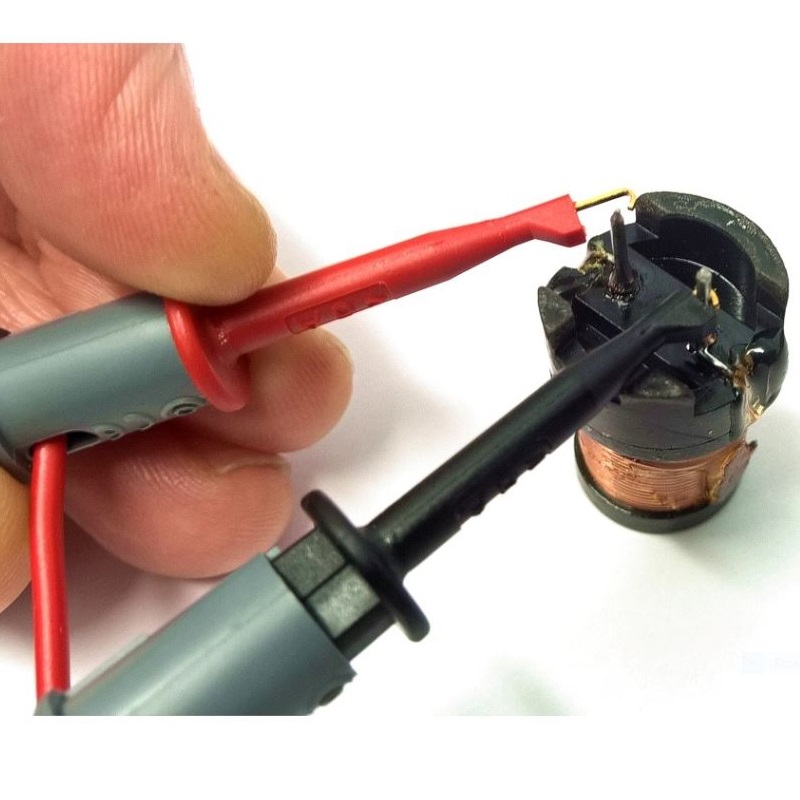

Enchufes y tomas de 2 mm y sondas de gancho extraíbles.
Guía de usuario ilustrada completa.
2 Baterías, una instalada y otra de repuesto. Batería alcalina GP23. (12V 55mAH).
