Descripción

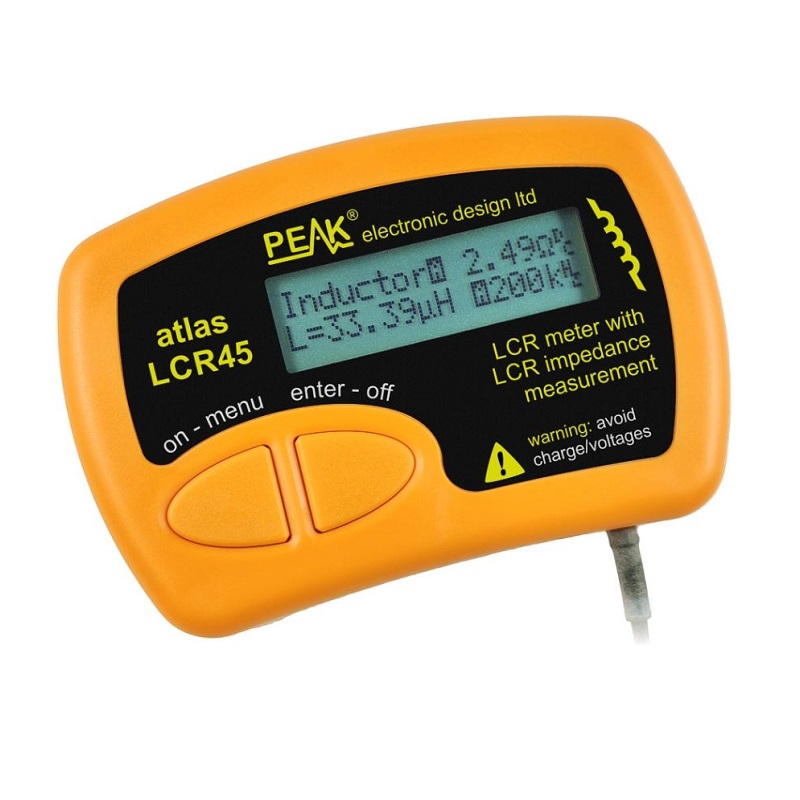

Medidor LCR PEAK LCR45 analizador automático con medición de impedancia para componentes pasivos
Características
El nuevo LCR45 hace todo lo que hace el popular LCR40, pero hemos añadido algunas mejoras significativas. El LCR45 cuenta con un nuevo microconvertidor analógico-digital de alta capacidad y alta resolución.
Mediciones de fluidos de L, C y R (lecturas continuas con función de retención seleccionable).
Resolución fina para un rendimiento mejorado con baja inductancia/capacitancia/resistencia.
Tipo de componente automático y manual.
Frecuencia de prueba automática y manual.
Frecuencias: DC, 1kHz, 15kHz y 200kHz.

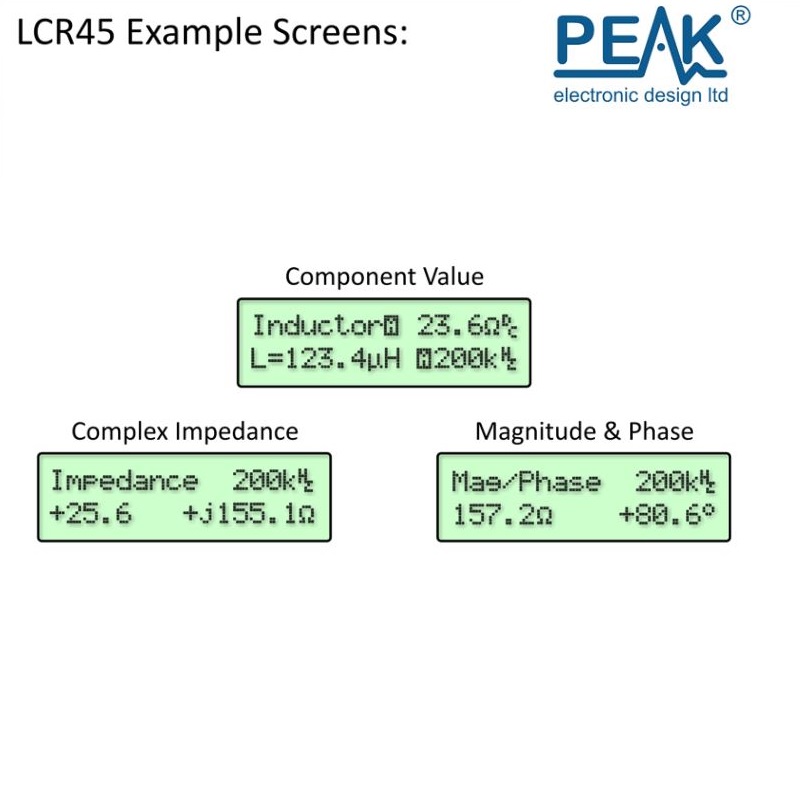

Visualización de valores de componentes, impedancia compleja, admitancia compleja y magnitud/fase.
Evite cargas/tensiones en las sondas.
Resistencia: 0,0 ohmios a 2 megaohmios, resolución típica 0,2 ohmios, precisión típica ±1,0 % ±0,6 ohmios
Inductancia: 0,0 uH a 2 H, resolución típica 0,2 uH, precisión típica ±1,5 % ±0,6 uH
Capacitancia: 0,0 pF a 10 000 uF, resolución típica 0,2 pF, precisión típica ±1,5 % ±0,6 pF
Impedancia: típica ±1,5 % ±10 LSD
Magnitud: típica ±1,5 % ±10 LSD
Fase: típica ±5°
Frecuencia de muestreo: 1,5 Hz ±0,5 Hz.
Voltaje de prueba de circuito abierto: ±1,05 V
Corriente de prueba de cortocircuito: ±3,25 mA
Frecuencias de prueba: CC, 1 kHz, 14,925 kHz y 200 kHz, ±0,5 %
Pureza sinusoidal: -60 dB 3.er armónico típico
Rango de temperatura de funcionamiento: 15 °C a 35 °C (60 °F a 95 °F)
Tipo de batería: GP23A / V23A / L1028 / MN21 (tipo 12 V 55 mAH)
Duración de la batería: Normalmente ~700 operaciones a <1 minuto por operación
Tipo de pantalla: LCD alfanumérica (sin retroiluminación)
Precisiones mostradas para 100 uH-100 mH, 200 pF-500 nF y 10 ohmios a 1 MOhms.
Especificaciones
Marca: PEAK
Modelo: LCR45
Tipo de analizador: LCR y impedancia de componentes.
Tipos de componentes: Automático/Manual para L, C y R
Tipos de medición: Inductancia, capacitancia y resistencia.
Otras medidas: Impedancia/admitancia compleja.
Más medidas: Magnitud y fase de la impedancia.
Rango de inductancia: 0uH a 2H.
Rango de capacitancia: 0pF a 10000uF.
Rango de resistencia: 0R a 2MR.
Frecuencia de prueba: Automático y manual: CC, 1 kHz, 15 kHz, 200 kHz.
Tipo de pantalla: LCD alfanumérico (no retroiluminado).
Esquema de medición: Continuo (con retención opcional).
Batería: GP23 (tipo 12 V 55 mAh), ~700 operaciones.
El paquete incluye
Medidor de impedancia de componentes pasivos LCR45 .

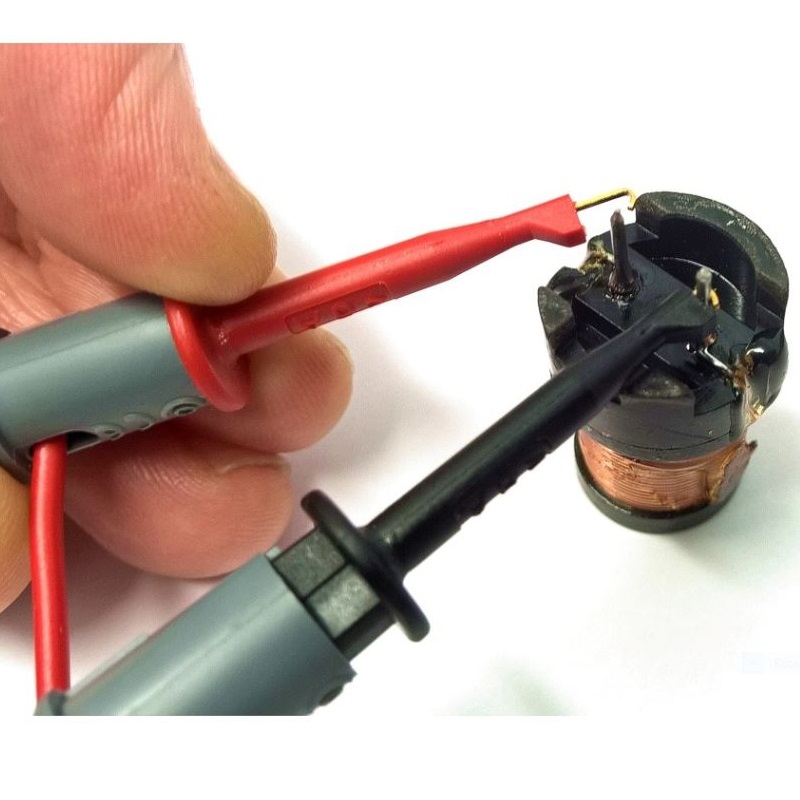

Enchufes y tomas de 2 mm y sondas de gancho extraíbles.
Guía de usuario ilustrada completa.
2 Baterías, una instalada y otra de repuesto. Batería alcalina GP23. (12V 55mAH).
