Descripción

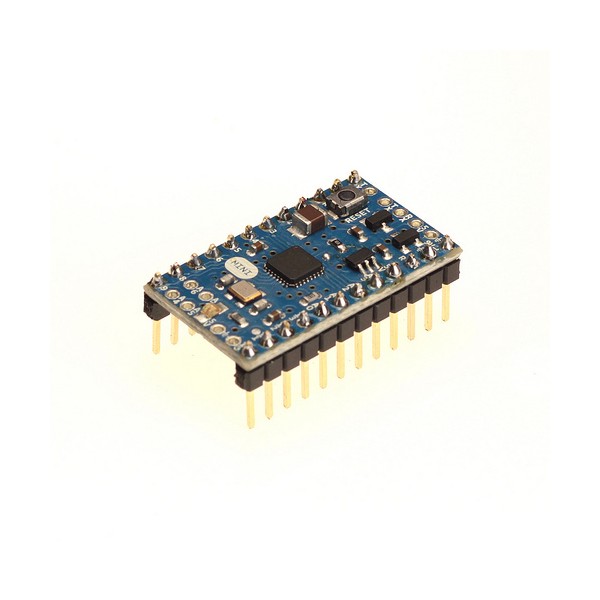

Arduino Mini 05 A000087 es una pequeña placa de desarrollo diseñada para su uso en Breadboards (Protoboards) y en particulares condiciones de espacio.
Características adicionales de la versión 05:
La versión 5 (rev 05) utiliza un nuevo package del ATmega328 (datasheet) lo que permite que todos los componentes caben en la cara superior de la placa, junto con un pulsador de reset (reinicio).
La version 05 lleva la misma disposición de pines de la version 04.
nuevo design PCB & Layout
pulsador de reset en la placa
La Arduino Mini lleva 14 pines de entrada/salida (6 de los cuales pueden ser utilizados como PWM), 8 entradas analógicas y un oscilador de 16 MHz. Se puede programar con USB Serial adapter u otros adaptadores de serie a USB.
Para comenzar con la Arduino Mini, por favor vaya a getting started with the Arduino Mini La Arduino Mini se vende con dos filas de conectores soldados en los dos lados más largos.
Especificaciones tecnicas
Microprocesador ATmega328
Tension Operativa 5V
Tension de Entrada 7-9 V
Pines Digitales I/O 14 (6 de los cuales proporcionan una salida PWM)
Pines Entrada Analogica 8 (of which 4 are broken out onto pins)
DC Current para los pines I/O 40 mA
Flash Memory 32 KB (2 de los cuales se usan para el bootloader)
SRAM 2 KB
EEPROM 1 KB
Velocidad del oscilador 16 MHz
