Descripción
CARACTERÍSTICAS:

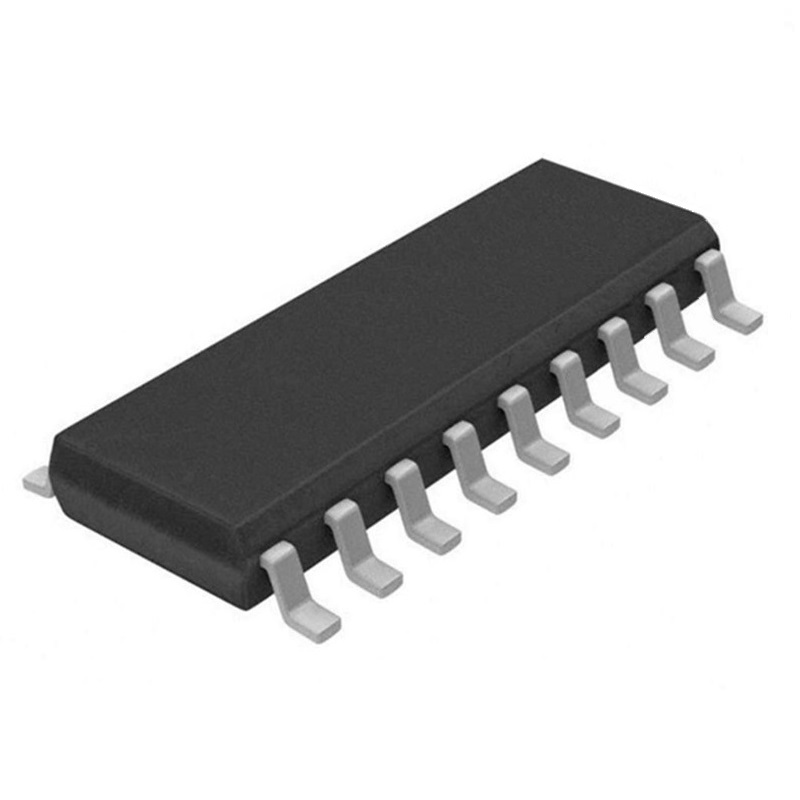

Circuito integrado Array de 8 transistores NPN Darlington 0.5A 50V, matriz de transistores, diseñado para famílias TTL/CMOS de 5V, ULN2803 con encapsulado SOIC-18 para montaje superficial (SMD)
ULN2803 es un circuito integrado que se emplea como interfaz de potencia para circuitos CMOS y TTL. Este integrado tiene en su interior 8 transistores NPN tipo Darlington con sus correspondientes diodos de protección que resulta ideal para controlar relés, motores, cargas inductivas, etc. Cada una de las salidas puede manejar hasta 500 mA por lo que tiene muchas aplicaciones para controlar todo tipo de cargas. Las salidas pueden conectarse en paralelo cuando es necesario manejar caras mas altas, no obstante conviene no sobrepasar la potencia total del circuito
El dispositivo ULN2803 es una matriz de transistores Darlington de 50 V y 500 mA. El dispositivo consta de ocho pares NPN Darlington que cuentan con salidas de alto voltaje con diodos de sujeción de cátodo común para conmutar cargas inductivas. La clasificación de corriente de colector de cada par Darlington es de 500 mA. Los pares de Darlington se pueden conectar en paralelo para una capacidad de corriente más alta.
ESPECIFICACIONES:
Tipo de circuito integrado: driver
Tipo de transistor: 8 NPN Darlington
Clase de circuito integrado: matriz de transistores
Carcasa: SOIC18
Corriente de salida: 0,5A
Tensión de salida: 50V
Número de canales: 8
Montaje: SMD
Temperatura de trabajo: -20…85°C
Uso: 5V TTL/CMOS, para carga de inducción
Tensión de entrada: 30V
Peso bruto: 0,750 g
