Descripción
CARACTERÍSTICAS:

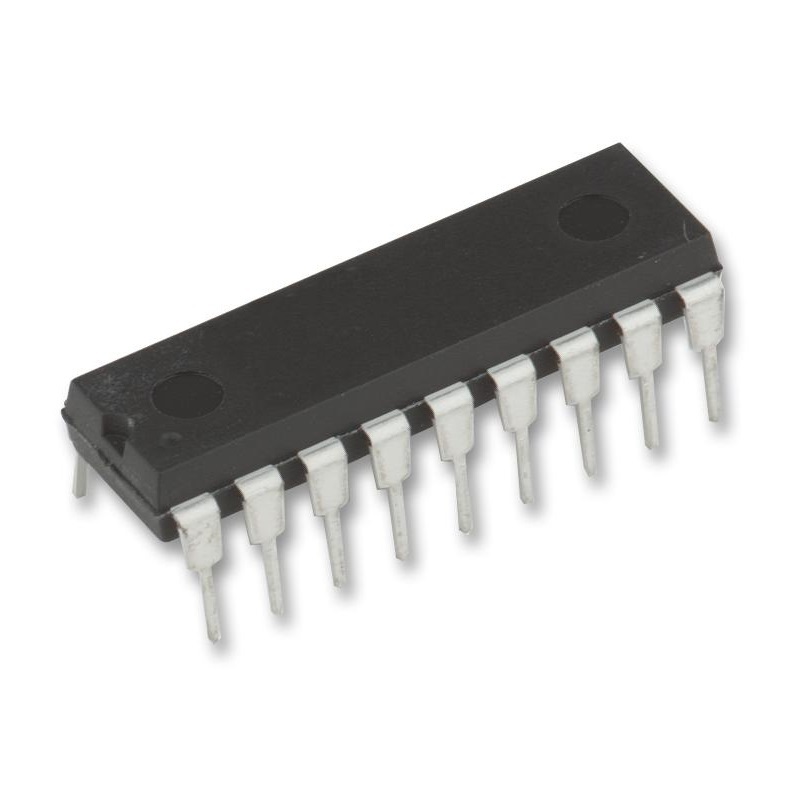

Circuito integrado Array de 8 transistores NPN Darlington 0.5A 50V, matriz de transistores, diseñado para famílias PMOS/CMOS de 6V a 15V, ULN2804 con encapsulado DIP-18 para montaje en circuito impreso (PCB)
La ULN2804 es una matriz de siete Darlington de alta tensión y alta corriente en un encapsulado DIP. Cada matriz contiene siete pares Darlington de colector abierto con emisores comunes, cada canal con capacidad de 500mA y que puede soportar picos de corriente de 600mA. Incluye diodos de supresión para conducción de carga inductiva y cuenta con pines de entrada en disposición opuesta a las salidas para simplificar el diseño de la placa.
El ULN2804 se interconecta a todas las familias lógicas comunes como PMOS, CMOS de 6V a 15V. Es apto para conducir un amplio rango de cargas como solenoides, relés, motores DC, pantallas LED, lámparas de filamento, cabezales de impresoras térmicas y búfers de alta potencia.
Aplicaciones: Control de Motor, Iluminación LED, Administración de Potencia, Dispositivos Portátiles, Electrónica de Consumo, Industria.
ESPECIFICACIONES:
Tipo de circuito integrado: driver
Tipo de transistor: 8 NPN Darlington
Clase de circuito integrado: darlington, matriz de transistores
Carcasa: DIP18
Corriente de salida: 0,5A
Tensión de salida: 50V
Número de canales: 8
Montaje: THT
Temperatura de trabajo: -20…85°C
Uso: 6V a 15V PMOS/CMOS, para carga de inducción
Tensión de entrada: 30V
Peso bruto: 1.245 g
* Las fotos del producto no son contractuales y están sujetas a cambios sin previo aviso.
