Descripción

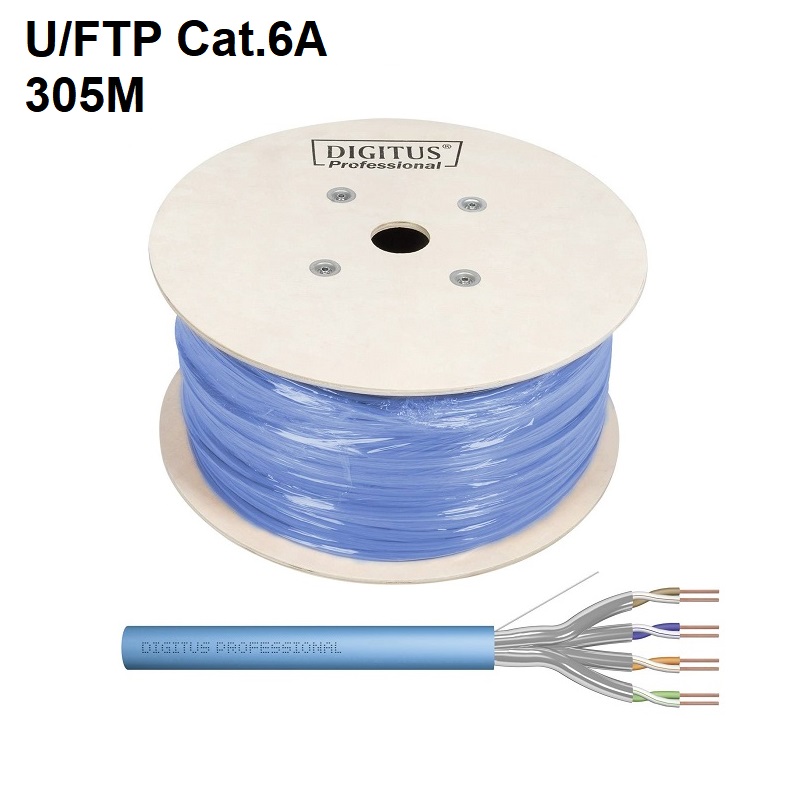

Cable de red CAT 6A U/FTP 500MHz Digitus DK-1623-A-VH-305 color azul en bobina de 305 metros
Características

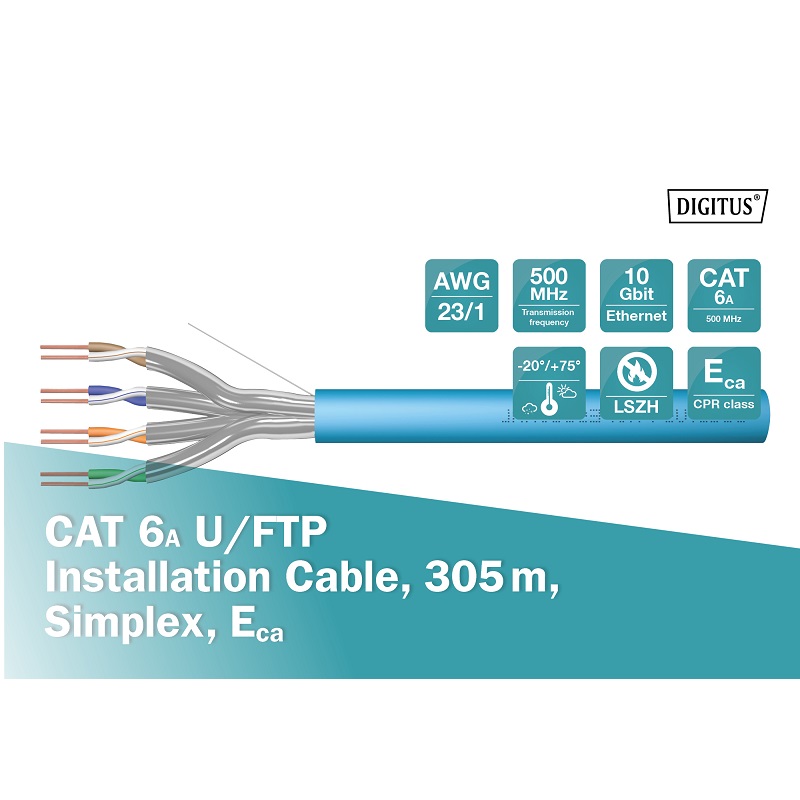

DIGITUS Cable de instalación de par trenzado CAT 6A U-FTP 500 MHz Eca (EN 50575), AWG 23/1, azul, bobina de 305 m. Optimiza el rendimiento y la calidad de las conexiones de su red.
CARACTERÍSTICAS
Cable Cat6A de 4×2 AWG 23/1 diámetro del conductor 0,57 mm conductores de cobre (Cu) Twisted Pair – ancho de banda 500 MHz hasta 10 Gbit/s 10GBase-T según IEEE 802.3 – diámetro exterior 7,0 mm – Power over Ethernet (PoE, PoE+)
CARACTERÍSTICAS CUALITATIVAS
Cable LAN apantallado (pantalla U/FTP con PiMF, par en lámina metálica) – Type Approval certificado GHMT – normas: ISO/IEC 11801, IEC 61156-5, DIN EN 50173-1/4, DIN EN 50288-10-1, EN 60332-1, EN 50174-2, ANSI/TIA-568-C
PROTECCIÓN CONTRA INCENDIOS
Cable de datos conforme a la euroclase del CPR BauPVO Eca según EN 50575 – LSZH sin halógenos, retardante de llamas, produce poco humo – con cubierta de polietileno HD-PE (grosor 0,50 mm), color azul claro (RAL 5012)
INSTALACIÓN
Conexión de componentes de red (caja de red, panel de conexión, módulo Keystone, conector de red RJ45) y dispositivos de red (repetidor WiFi, conmutador LAN, conmutador PoE, divisor, punto de acceso, router de red)
ÁMBITOS DE APLICACIÓN
Para el cableado universal de redes en obras, oficinas, edificios, comercios, hogar, industria, sótanos, almacenes, centros de datos o viviendas (cable de red, cable DSL, cable de Internet, cable TAE, cable telefónico)
Los cables de instalación de categoría 6A U-FTP DIGITUS® han sido desarrollados y comprobados según las especificaciones ISO/IEC 11801, TIA/586-C.2 y EN 50173 categoría 6A. Todos los cables se componen de 8 conductores aislados de polietileno AWG 23 con sistema de codificación de colores. Los conductores están trenzados en 4 pares de diferente longitud. En la cubierta externa se encuentran detallados el nombre de la marca y el número del artículo. El cable se entrega empaquetado en un cajón extraíble de cartón o en una bobina de madera para facilitar su instalación.
Especificaciones
Tipo de producto: Cable de red
Fabricante: Digitus
Referencia: DK-1623-A-VH-305
Categoría: CAT 6A
Blindaje: U-FTP, pares en lámina metálica
RCP: Eca
Longitud: 305m
Color: azul
Envoltura: LSOH
máx. frecuencia: 500 MHz
Propiedades físicas
Estructura: 4 x 2 AWG 23/1, par trenzado sólido
Conductor: alambre de cobre desnudo AWG 23/1, alambre de cobre de 0,57 mm nominal
Número total de conductores aislados: 8, trenzados en 4 pares
Código de colores: azul-blanco, naranja-blanco, verde-blanco, marrón-blanco
Apantallado de cada par de cables: láminas de aluminio y poliéster, 100 % de cobertura
Cubierta externa: Sin halógenos (FRNC-B/LSZH-1)
Grosor de la funda exterior: 0,50 mm nominal
Colores: Azul (RAL 5012)
Propiedades mecánicas
Carga de tracción: 150 N máx.
Radio de curvatura dinámico: 8 x AD mm min.
Radio de curvatura estática: 4 x AD mm min.
Rango de temperatura de transporte y almacenamiento: De -20 °C hasta +60 °C
Rango de temperatura: De -20 °C hasta +75 °C
Rango de temperatura de la instalación: De 0 °C hasta +50 °C
Diámetro exterior: 7,0 mm nominal
Resistencia a la llama: IEC 60332-1
Sin halógenos y densidad de humo: IEC 60754-2 y IEC 61034
Carga de fuego: 650 Mj/km
Peso: 50 kg/km
Propiedades eléctricas
Impedancia media: 100±5O hm a 1 – 600 MHz
Capacidad: 40 pF/m nominal a 1 KHz
Capacidad asimétrica (par de tierra): 1,6 pF/m máx. a 1 KHz
Resistencia de aislamiento: 5 GOhm x km min.
Resistencia de bucle: 147 Ohm/km máx. (2 % máx. desequilibrio de resistencia)
Tensión de funcionamiento: 72 VCC máx.
Pérdida por inserción: 65 dB
Retardo de fase: 450 nS/100 m máx.
Retardo de propagación: 15 nS/100 m máx.
