Descripción

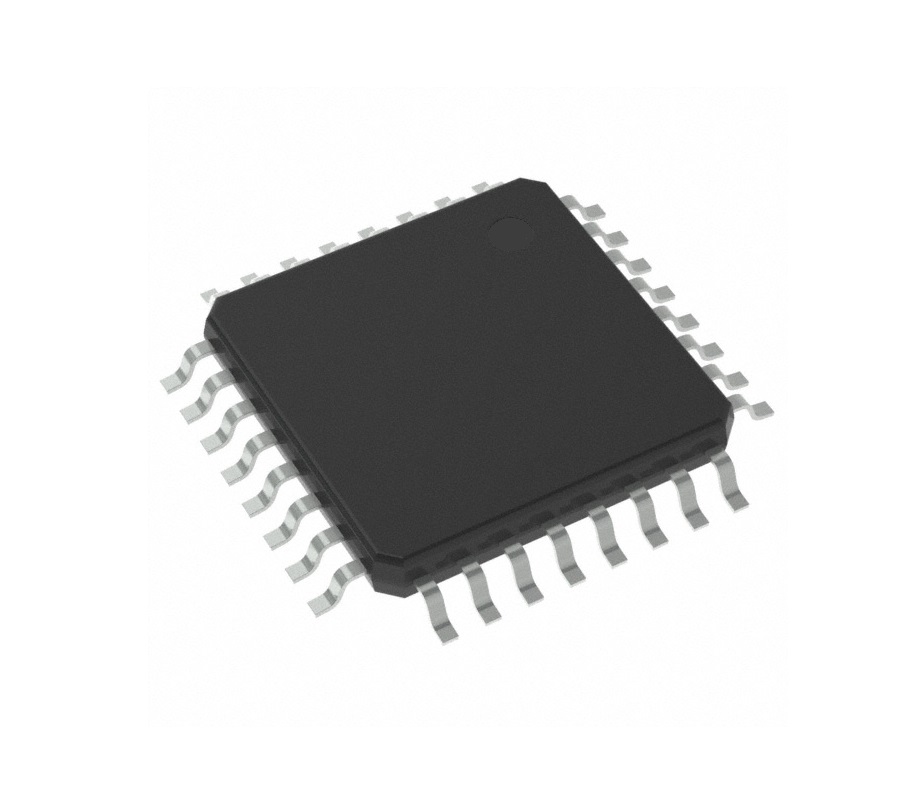

Circuito integrado microcontrolador Atmel ATMEGA328-AU 1.8-5.5V megaAVR de 8bit, RAM 2 kB, 20MHZ, encapsulado TQFP 32 pines
Características
El microcontrolador Atmel ATmega328 es un dispositivo megaAVR de 8 bits basado en la arquitectura RISC mejorada AVR. Mediante la ejecución de potentes instrucciones en un único ciclo de reloj, el ATmega328 alcanza un rendimiento próximo a 1 MIPS por MHz, equilibrando el consumo de potencia y la velocidad.
Frecuencia de funcionamiento máxima de 20 MHz
Hasta 20 MIPS a 20 MHz
Flash de 32 KB
EEPROM de 1024 B
SRAM de 2 KB
131 instrucciones: la mayoría de ejecución en un solo ciclo de reloj
32 registros de uso general
23 GPIO
Reset de encendido y detección programable de caída de tensión
Oscilador interno calibrado
Fuentes de interrupción interna y externa
Cinco modos automáticos de hibernación para ahorro de energía
Interrupciones internas y externas
Operación totalmente estática
Especificaciones
Nombre de la Familia: ATmega
Tipo de Encapsulado: TQFP
Tipo de Montaje: Montaje superficial
Conteo de Pines: 32
Núcleo del Dispositivo: AVR
Ancho del Bus de Datos: 8bit
Tamaño de la Memoria del Programa: 32 kB
Frecuencia Máxima: 20MHZ
Tamaño RAM: 2 kB
Canales USB: 0
Número de Unidades PWM: 1
Número de Canales SPI: 2
Número de Canales UART: 0
Tensión de Alimentación de Funcionamiento Típica: 1,8 → 5,5 V
Número de Canales I2C: 0
Número de Canales CAN: 0
Number of USART Channels: 1
Altura: 1.05mm
Number of LIN Channels: 0
Dimensiones: 7.1 x 7.1 x 1.05mm
Convertidores Analógico-Digital: 8 x 10 bits
Longitud: 7.1mm
Número de Unidades ADC: 1
Tipo de Memoria del Programa: Flash
Temperatura Máxima de Funcionamiento: +85 °C
Modulación de Ancho de Pulso: 1 (6 canales)
Número Máximo de Canales Ethernet: 0
Número de Canales PCI: 0
Temperatura de Funcionamiento Mínima: -40 °C
Arquitectura del Conjunto de Instrucciones: RISC
Ancho: 7.1mm
Número de Canales de Ethernet: 0
