Descripción

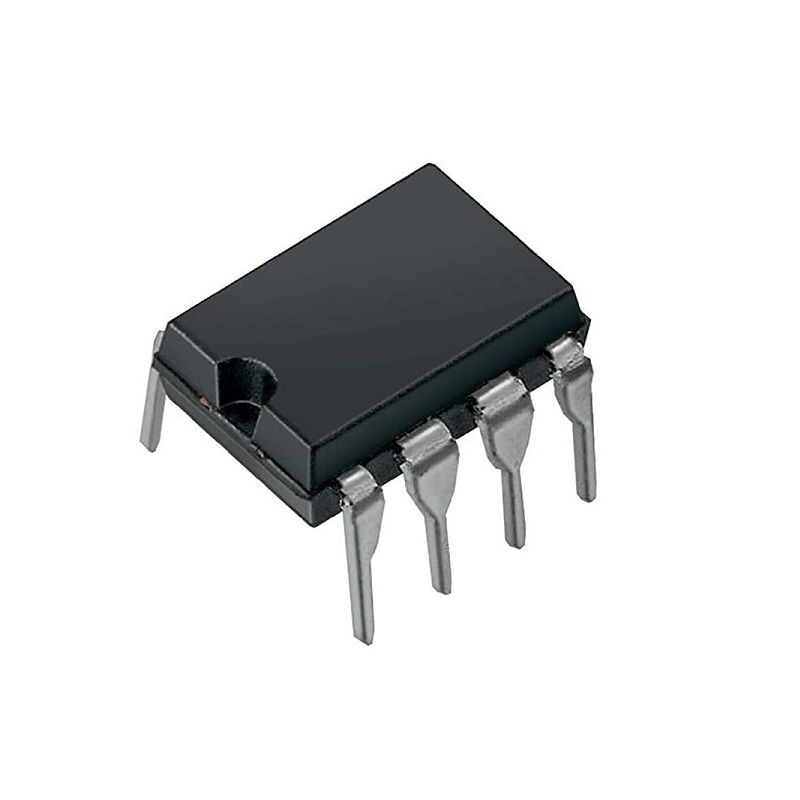

Circito integrado generador de sonido de tres sirenas UM3561 formato DIP-8
Características
El UM3561 es un CMOS LSI de bajo costo y bajo consumo diseñado para su uso en aplicaciones de juguetes.
Dado que el circuito integrado incluye circuitos osciladores y selectores, se puede construir un módulo de sonido compacto con solo unas pocas computadoras adicionales.
El UM3561 contrae una ROM de máscara programada para simular sonidos de sirena.
UM3561 es un excelente IC de ROM que puede generar tonos de sirena múltiples que simulan la sirena de policía, la sirena de ambulancia, la sirena de bomberos y el sonido de ametralladora.
Este IC de baja potencia de 8 pines puede funcionar hasta 2.4 voltios.

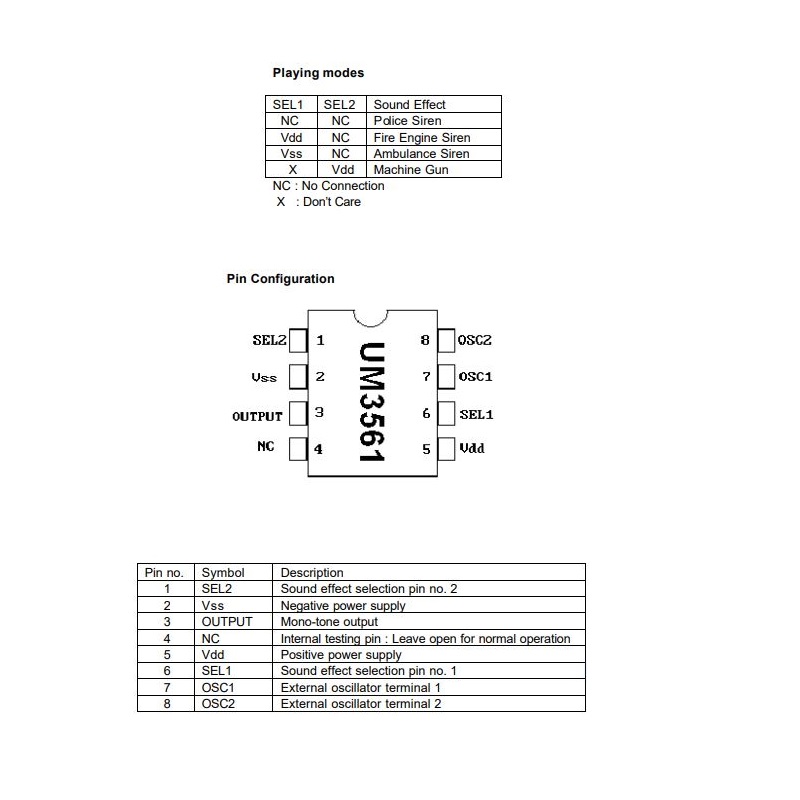

Se pueden seleccionar cuatro sonidos
Reinicio de encendido.
Voltaje de operación típico de 3V
Un parlante magnético puede ser accionado porconectando
Paquete DIP de 8 pines de un transistor NPN
Especificaciones
Voltaje de suministro de CC: -0,3 V a + 5,0 V
Rango de voltaje de entrada: Vss-0.3V a Vdd+0.3V
Temperatura ambiente de funcionamiento: -10 °C a +60 °C
Temperatura de almacenamiento: -55 °C a +125 °C
