Descripción
CARACTERÍSTICAS:

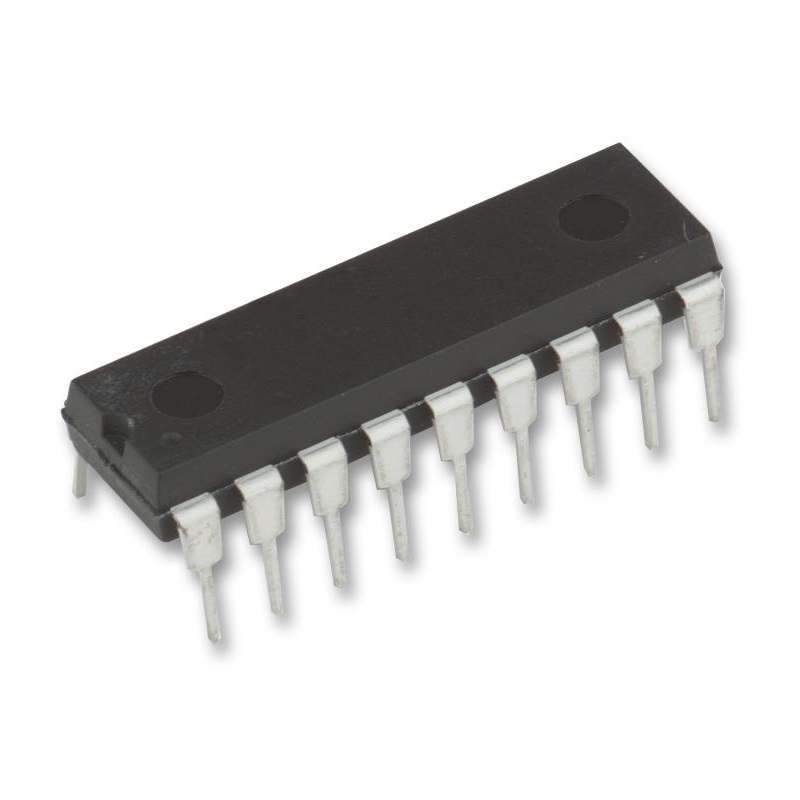

Circuito integrado Interruptor de alimentación / Controlador 8 canales 1:1 Bipolar 500mA, UDN2981, con encapsulado DIP-18 para montaje en circuito impreso (PCB).
Recomendado para aplicaciones de conmutación de lado alto que se beneficiande lógica separada y tierra de carga, estos dispositivos abarcan tensión de alimentación de carga hasta 50 Vy corrientes de salida a -500 mA. Estos controladores de fuente de 8 canales son útiles para interconectarentre lógica de bajo nivel y cargas de alta corriente. Las cargas típicas incluyen relés, solenoides, lámparas, motores paso a paso y/o servo,martillos de impresión y LED.
Todos los dispositivos se pueden utilizar con 5 Vsistemas lógicos — TTL, SchottkyTTL, DTL y 5 VCMOS. Los paquetes de dispositivos deson ofrecidoseléctricamente intercambiables, y soportará un máximovoltaje de salida de 50V y operar a un mínimo de 5 V.Todoslos dispositivos de esta serie integran resistencias limitadoras de corriente de entraday diodos de supresión de transitorios de salida, y son activados poruna entrada alta activa.
Entradas compatibles con TTL, DTL, PMOS o CMOS
Capacidad de corriente de fuente de salida de 500 mA
Salidas protegidas contra transitorios
Voltaje de ruptura de salida a 50 V
ESPECIFICACIONES:
Número de producto base UDN2981
Categoría Circuitos integrados (CI)
Fabricante: Allegro MicroSystems
Tipo de interruptor: Propósito general
Cantidad de salidas: 8
Relación – Entrada:Salida 1:1
Configuración de salida: Lado alto
Tipo de salida: Bipolar
Interfaz: Encendido/apagado
Voltaje – Carga: 5V ~ 50V
Voltaje – Suministro (Vcc/Vdd): No requerido
Corriente – Salida (máx.): 500mA
Rds On (típ.): –
Tipo de entrada: No inversor
Protección contra fallas: Límite de corriente (fija)
Temperatura de funcionamiento: -20°C ~ 85°C (TA)
Tipo de montaje: Orificio pasante
Paquete de dispositivo de proveedor 18-DIP
