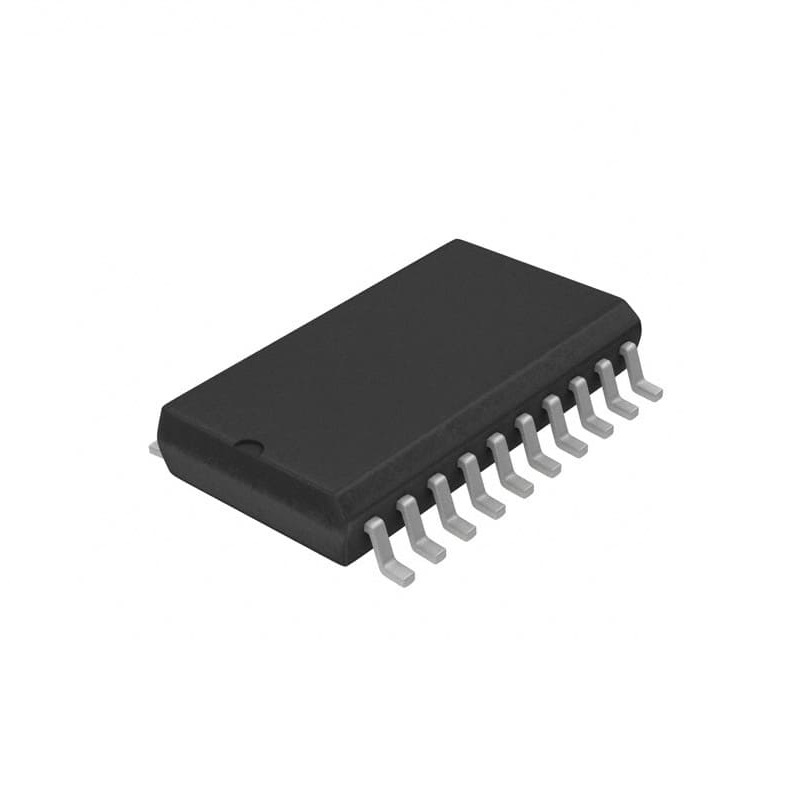

Circuito integrado UDN2987LW6RT SMD Interruptor de alimentación/Controlador 1:1 Bipolar 350mA 20-SOIC
Proporciona protección contra sobrecorriente para cada uno de sus ocho salidas de abastecimiento, el controlador UDN2987LW-6 se utiliza como un interfaz entre lógica estándar de bajo nivel y relés, motores, solenoides, LED y lámparas incandescentes. Este dispositivo incluye apagado térmico y protección contra transitorios de salida/diodos de abrazadera
para usar con voltajes sostenidos de hasta 35 V.
En este controlador, cada canal incluye un pestillo para apagar ese canal si se excede la corriente máxima del canal. Todos los canales están deshabilitados si el apagado térmico está activado. La salida de FALLO común se usa para indicar que el chip térmico apagado o cualquier condición de sobrecorriente. Todas las salidas están habilitadas tirando de la entrada OE/R común alta. Cuando OE/R es bajo, todas las salidas se inhiben y los ocho pestillos se restablecen. los La función OE/R¯ puede ser especialmente importante durante el encendido, para evitar que las entradas flotantes enciendan las salidas.
En condiciones normales de funcionamiento, cada una de las ocho salidas generará más de 100 mA continuamente a una temperatura ambiente temperatura de 25°C y un suministro de 35 V. La sobrecorriente circuito de falla protegerá el dispositivo de cortocircuitos a tierra con tensiones de alimentación de hasta 30 V
Tensión de alimentación del controlador de 4,75 a 35 V
▪ Activar-desactivar salida (OE/R)
▪ Corriente de fuente de salida de 350 mA
▪ Protegido contra sobrecorriente
▪ Diodos de sujeción a tierra internos
▪ Tensión disruptiva de salida 35 V mínimo
▪ Entradas compatibles con TTL, DTL, PMOS o CMOS
▪ Apagado Térmico Interno (TSD)
Especificaciones
Fabricante: Allegro MicroSystems
Tipo de interruptor: Propósito general
Cantidad de salidas: 8
Relación – Entrada:Salida: 1:1
Configuración de salida: Lado alto
Tipo de salida: Bipolar
Interfaz: Encendido/apagado
Voltaje – Carga: 4.75V ~ 35V
Voltaje – Suministro (Vcc/Vdd): No requerido
Corriente – Salida (máx.): 350mA
Rds On (típ.): –
Tipo de entrada: No inversor
Características: Indicador de estado
Protección contra fallas: Límite de corriente (fija), sobretemperatura
Temperatura de funcionamiento: -20°C ~ 85°C (TA)
Tipo de montaje: Montaje en superficie
Paquete / Caja (carcasa): 20-SOIC (ancho 0.295″, 7.50mm)
Número de producto base: UDN2987
