Descripción
Comprobador de instalaciones multifunción Fluke 1664 FC
Cacterísticas
El 1664 FC ofrece un mayor potencial al poner a su disposición comprobaciones rápidas y eficientes de todas las normativas vigentes, protegiendo asimismo los dispositivos que pueden seguir conectados de manera involuntaria al sistema comprobado, y facilitando la colaboración al poder compartir los resultados mediante un smartphone.
Función de comprobación automática de impedancia de línea/lazo, corriente de disparo y tiempo de disparo de RCD, comprobación de aislamiento con una única conexión y con solo pulsar un botón.
Incorpora modo de lazo de alta corriente. Medidas más rápidas que mediante pruebas de lazo en modo sin disparo para RCD.
Memoria Z Max para pruebas de lazo: fácil evaluación del mayor valor de prueba de lazo.
Exclusivo adaptador para una compensación sencilla, eficaz y precisa de la resistencia de los cables de prueba y del cable de alimentación.
Medidas rápidas tensión entre L-N, L-PE y N-PE con el cable de conexión de red. No es necesario cambiar las conexiones de medida.
Mide el tiempo de disparo y la corriente del RCD en paralelo (RCD de tipo AC y A).
Dos medidas a la vez y doble pantalla. PEFC o PSC e impedancia de lazo se miden y se muestran en paralelo, lo cual le permite ahorrar tiempo.
Comprobación de juntas: seleccione las tomas de entrada necesarias con las teclas virtuales; no es necesario cambiar los cables de prueba.
Inicio automático de la comprobación de pruebas de lazo y RCD: la prueba se inicia en cuanto la tensión principal se estabiliza.
El pulsador táctil detecta tensiones de tierra elevadas superiores 50 V, lo que indica un peligro potencial.
Se suministra con pinzas de gancho SureGripÖ de seguridad, que ofrecen un agarre cómodo al usuario y proporcionan resultados fiables.
Mando giratorio que indica claramente la función seleccionada: todas las funciones están en el mismo lugar y sin complejos menús de varios niveles.
Gran pantalla retroiluminada, símbolos claros y con un amplio ángulo de presentación para realizar lecturas fáciles y seguras.
Indicación “pasa/no pasa” para los resultados de las pruebas del RCD.
Modo de corriente variable de RDC para realizar ajustes personalizados.
Resistencia de lazo y de línea con resolución de m?.
Comprobación de RCD sensibles a CC (tipo B).
Memoria ampliada con 3 capas.
Utiliza las corrientes de las comprobaciones de continuidad para medir los devanados del motor.
Soporta caídas desde 1 metro.
Compacto, ligero (menos de 1,3 kg) y con correa para el cuello que permite tener siempre las manos libres para el trabajo diario.
Especificaciones
Medida de tensión CA.
Rango 500 V
Resolución 0,1 V
Precisión: 45 Hz – 66 Hz 0,8% + 3
Impedancia de entrada 360 kO
Protección contra sobrecargas 660 V rms
Comprobación de continuidad (RLO)
Rango (selección automática de rangos) 20 O / 200 O / 2000 O
Resolución 0,01 O / 0,1 O / 1 O
Tensión de circuito abierto >4 V
Medida de la resistencia de aislamiento (RISO)
Tensiones de prueba 50-100-250-500-1000 V
Precisión de la tensión de prueba (a corriente de prueba nominal) +10% + -0%
Tensión de prueba 50 V
100 V
250 V
500 V
1000 V
Rango de la resistencia de aislamiento 20 MO /50 MO
20 MO / 100 MO
20 MO / 200 MO
20 MO / 200 MO / 500 MO
20 MO / 200 MO / 1000 MO
Resolución 0,01 MO / 0,1 MO
0,01 MO / 0,1 MO
0,01 MO / 0,1 MO
0,01 MO / 0,1 MO / 1 MO
0,01 MO / 0,1 MO / 1 MO
Corriente de prueba 1 mA a 50 kO
1 mA a 100 kO
1 mA @ 250 kO
1 mA a 500 kO
1 mA a 1 MO
Impedancia de lazo y de línea (ZI)
Rango 10 O / 0,001 O / Modo mO de alta corriente
Resolución 0,01 O / 0,1 O / 1 O
Fallo de corriente a tierra previsible, prueba PSC
Rango 1000 A / 10 kA (50 kA)
Resolución 1 A / 0,1 kA
Cálculo Fallo de corriente a tierra previsible (PEFC) o corriente de cortocircuito previsible (PSC) determinadas al dividir el valor medido de la tensión principal entre los valores medidos de resistencia de lazo (L-PE) o resistencia de línea (L-N), respectivamente.
Prueba de RCD, tipos de RCD comproprobados
Tipo de RCD AC¹
G²,S³
Modelo 1664 A, AC, B =”5″, S
Notas ¹Responde a CA
²General, sin retardo
³Retardo temporal
=”4″Responde a una señal de pulso
=”5″Responde a una señal de CC plana
Prueba de velocidad de disparo (?T)
Ajustes actuales¹ 10-30-100-300-500-1000 mA – VAR
10-30-100 mA
Multiplicador x ½, x 1
x 5
Rango de medida RCD de tipo G 310 ms
50 ms
RCD de tipo S 510 ms
160 ms
Notas ¹Tipo AC de 1000 mA CA únicamente
Tipo A de 700 mA máximo en modo VAR
Modo VAR no disponible para el tipo B.
Medida de la corriente de disparo de RCD/FI/prueba de rampa (I?N)
Rango de corriente Del 30% al 110% de la corriente nominal del RCD¹
Escalón 10% de I?N²
Tiempo de permanencia Tipo G 300 ms/escalón
Tipo S 500 ms/escalón
Precisión de la medida ± 5%
Rangos de corriente de disparo especificados (EN 61008-1) Del 50% al 100% para el tipo AC
Del 35% al 140% para el tipo A (>10 mA)
Del 35% al 200% para el tipo A (=10 mA)
Del 50% al 200% para el tipo B
²5% para el tipo B
Notas ¹Del 30% al 150% para el tipo A I?N > 10 mA
Del 30% al 210% para el tipo A I?N = 10 mA
Del 20% al 210% para el tipo B
Prueba de resistencia de tierra (RE)
Rango 200 O / 2000 O
Resolución 0,1 O / 1O
Frecuencia 128 Hz
Tensión de salida 25 V
Indicación de secuencia de fases
Icono icon phase sequence indicator El indicador de secuencia de fase está activo.
Especificaciones generales
Tamaño (L x An x Al) 10 x 25 x 12,5 cm
Peso (con pilas) 1,3 kg
Tamaño y número de pilas Tipo AA, 6 c/u.
Sellado IP-40
Seguridad Cumple EN61010-1 Ed 2.0 (2001-02), UL61010, ANSI/ISA -s82.02.01 2000 y CAN/CSA c22.2 Nº 1010 2ª edición
Sobretensión CAT III / 500V; CAT IV 300V
Prestaciones EN61557-1 a EN61557-7 Segunda edición y EN61557-10 Segunda edición

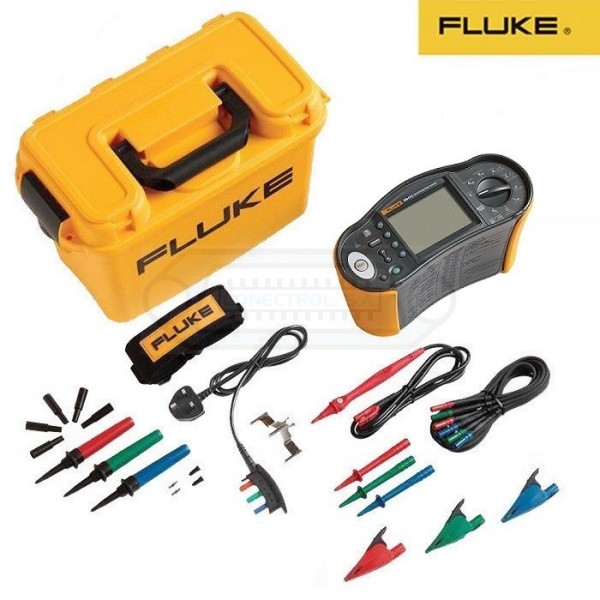

Incluye:
6 pilas AA (IEC LR6)
Estuche rígido de transporte C1600
Adaptador para compensación
Cable de alimentación de altas prestaciones
Juego estándar de puntas de prueba
Estuche rígido de transporte C1600
Correa de transporte almohadillada
Guía de referencia rápida
Sonda remota TP165X
Manual de usuario en CD-ROM
