Descripción

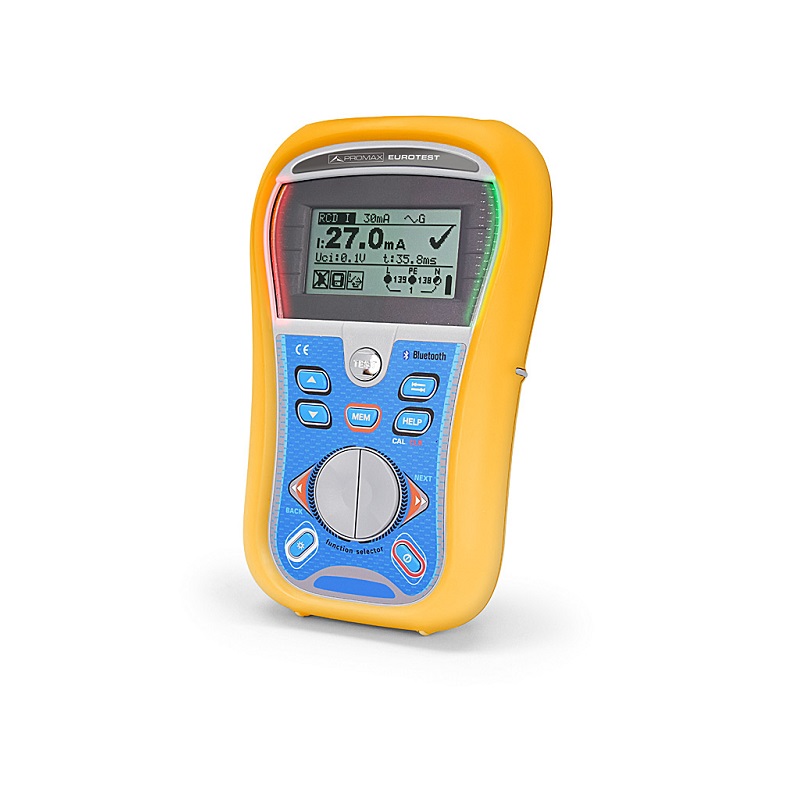

Comprobador multifunción de instalaciones monofásicas y trifásicas Promax IC-600 que incluye continuidad, aislamiento, RCD, bucle, línea, tensión, frecuencia, comprobación de resistencia de tierra y comprobación de secuencia de fase.
Características
El IC-600 es un instrumento diseñado para electricistas profesionales e instaladores de puestos de recarga de vehículos eléctricos e híbridos enchufables. Es válido para su uso en instalaciones eléctricas domésticas e industriales.
El equipo realiza todas las pruebas necesarias para comprobar la seguridad de instalaciones eléctricas en sistemas TT y TN. Las medidas incluyen continuidad, aislamiento, RCD, bucle, línea, tensión, frecuencia, comprobación de resistencia de tierra y comprobación de secuencia de fase.
El diseño de la interfaz de usuario contempla una guía paso a paso única para cada prueba que asiste al usuario para conectar el instrumento a la instalación y a realizar las mediciones. La gran pantalla gráfica LCD está acompañada de dos indicadores LED Pasa/Falla de color rojo y verde respectivamente ubicados a ambos lados que facilitan la interpretación de los resultados de la medición.
Los resultados se pueden guardar y consultar rápidamente en el equipo y descargarlos con el software incluido para evaluarlos y generar informes profesionales tras las pruebas.
Resistencia de aislamiento con tensión DC.
Continuidad de conductores PE con corriente de prueba de 200 mA y cambio de polaridad.
Continuidad de conductores PE con corriente de prueba 7 mA (medición continua) sin disparo de RCD.
Impedancia de línea e impedancia de bucle.
Impedancia de bucle con función de bloqueo de disparo del RCD.
Tensión y frecuencia TRMS (True RMS).
Secuencia de fase.
Prueba RCD (general y selectiva, tipo AC, A y B).
Resistencia de tierra (método de 3 hilos).
Especificaciones
Resistencia de aislamiento: Hasta 250 VDC: De 0 a 199,9 MΩ
Hasta 1 kVDC: De 0 a 1 MΩ
Continuidad 200 mA de conductor PE: De 0 a 1999 MΩ
Medicion baja de continuidad de resistencia:
Corriente de prueba de 7 mA
De 0 a 1999 MΩ
Impedancia de bucle (EN 61557-3): De 0 a 9,99 kΩ
Impedancia de línea (EN 61557-3): De 0 a 9,99 kΩ
Caída de tensión: De 0% a 99,9%
Tensión: De 0 V a 550 V
Frecuencia: De 0 a 499,9 Hz
Secuencia de fase (EN 61557-7): 1-2-3 o 3-2-1
Comprobación RCD (EN 61557-6): De 10 mA a 1 A
Tensión de contacto UC: De 0 a 99,9 V
Tiempo de disparo: De 0 ms a tiempo máx
Corriente de disparo:
De 0,2 x IΔN a 1,1 x IΔN (tipo AC)
De 0,2 x IΔN a 2,2 x IΔN (tipo A, IΔN < 30 mA)
De 0,2 x IΔN a 1,5 x IΔN (tipo A, IΔN ≥ 30 mA)
De 0,2 x IΔN a 2,2 x IΔN (tipo B)
Resistencia de tierra (EN 61557-5): De 0 Ω a 9999 Ω
NORMATIVAS APLICABLES
Funcionalidad:
IEC/EN 61557
Compatibilidad electromagnética:
IEC/EN 61326-1
IEC/EN 61326-2-2
Seguridad:
IEC/EN 61010-1
IEC/EN 61010-031
Otras normativas de referencia para pruebas:
VDE 0413
IEC/EN 61008
IEC/EN 61009
IEC/EN/HD 60364
HD 384
BS 7671
IEC/TR 60755
CEI 64.8
AS/NZ-3760
AS/NZ 3018
