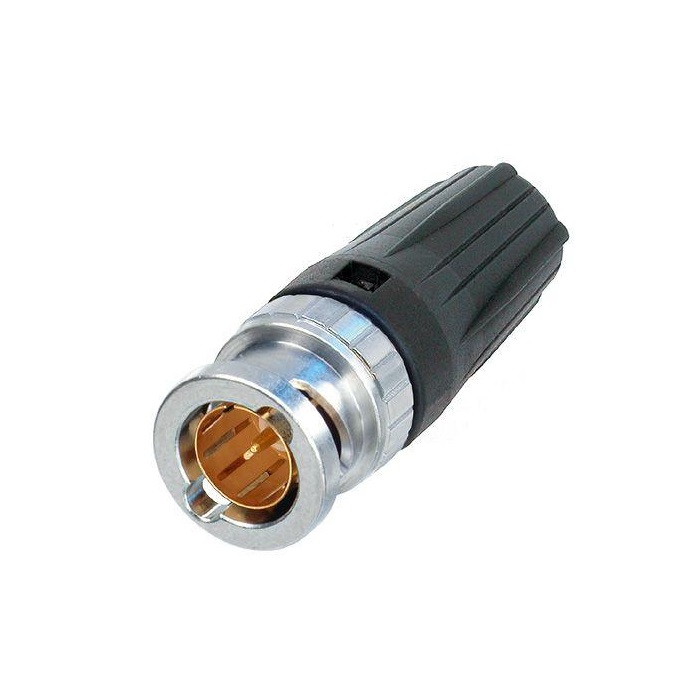

CONECTOR BNC MACHO RECTO CRIMPAR 75H. RG59 NEUTRIK

3,51  IVA incluido

Conector RF/Coaxial HD BNC macho aéreo recto Neutrik NBNC75BLP9 para crimpar 75 ohm.

Hay existencias

Referencia: NBNC75BLP9 Categorías: ,
Enviar a un amigo

Descripción

Conector RF/Coaxial HD BNC macho aéreo recto Neutrik NBNC75BLP9 para crimpar 75 ohm.

Características
El conector de cable trasero TWIST HD BNC ofrece un verdadero diseño de 75 Ω y es perfectamente adecuado para aplicaciones HD.
La bota patentada rearTWIST garantiza un fácil acceso incluso en aplicaciones de alta densidad y ofrece códigos de colores.
Cables adecuados:
Argosy Image 720, Belden 1505A (ANH), Belden 4505R, Belden 8241F, CAE HD08370LSZH, Canare L-4CFB, Clark Wire CD7559-0, Clark Wire CD7559F-0, CommScope 5565, Draka 0.8 / 3.7 AF, Draka 755 -801, Draka 755-803, Draka 755-804, Gepco VPM2000, Proel HPC 810, Suhner S0426, Sommer 600-0451, Sommer 600-162 (F), Percon VK6
Bloqueo / desbloqueo del “principio de rearTWIST” mediante la funda de tacto suave de fácil acceso (Patente DE 100 48507)
Ideal para mamparos empotrados donde el acceso al “cabezal” del conector puede ser un problema. Estos conectores giran desde atrás y no desde delante.
El diseño real de 75 Ω cumple con los estrictos requisitos de HDTV / DVD
Área de avance: evita la inclinación debido a las fuerzas laterales para proteger los contactos de la deformación. Garantiza una vida útil de min. ¡1000 ciclos de apareamiento!
El inserto de pasador central de ajuste perfecto proporciona una respuesta táctil
La tecnología de engarzado de blindaje y revestimiento evita el problema de una trenza de puesta a tierra expuesta en los conjuntos de cables
Excelente protección y retención de cables
Precisas piezas de latón mecanizadas en Suiza para una durabilidad excepcional
Los accesorios incluyen botas codificadas por colores en 10 colores estándar, herramienta de crimpado y troqueles

Especificaciones

Producto
Título NBNC75BLP9
Tipo de conección BNC 75 Ω
Género masculino

Eléctrico
Resistencia de contacto ≤ 3 mΩ (interior)
Resistencia de contacto ≤ 2 mΩ (exterior)
Resistencia dieléctrica 1,5 kVdc
Impedancia 75 Ω
Resistencia de aislamiento > 5 GΩ
Voltaje nominal <50 V
VSWR ≤1.050 /> 32 dB hasta 1 GHz
≤1.065 /> 30 dB hasta 2 GHz
≤1.100 /> 26 dB hasta 3 Ghz

Mecánico
OD del cable 6,3 mm
Retención de cables > 30 N (centro)
Tamaño de crimpado 6,47 Crimpado hexagonal (blindaje) según. IEC 60803 (designación de matriz E)
Tamaño de crimpado (pin) 1,6 Engarzado cuadrado (pin) acc. IEC 60803 (designación de matriz 2)
Fuerza de inserción <25 N
Toda la vida > 1000 ciclos de apareamiento
Tamaño del cable
Dispositivo de bloqueo Bayonett
Anclaje de cable Chaqueta que prensa

Material
Contactos Latón (CuZn35Pb2), 0,2 µm AuCo (contacto central)
Insertar PTFE
Cáscara Latón (CuZn39Pb3)
Revestimiento de concha Optalloy®

Ambiental
Rango de temperatura -30 ° C hasta +85 ° C
Engarzabilidad de contacto Cumple con IEC 60803 e IEC 60352-2

*Las fotos del producto no son contractuales y están sujetas a cambios sin previo aviso.
