Descripción

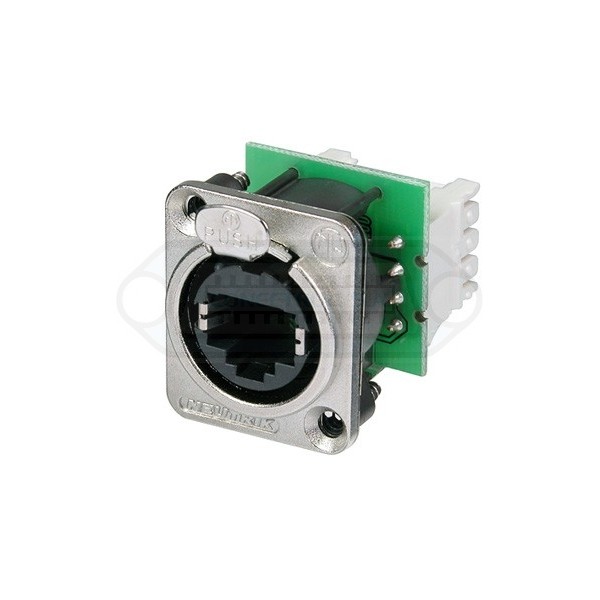

Conector etherCON RJ45 Cat.5e hembra chasis Neutrik NE8FDV-Y110 con terminales de perforación IDC 110
Características
Receptáculo de montaje en panel con terminales de perforación IDC 110, brida de metal en forma de D con cierre de pestillo, máx. Panel de espesor 4 mm, tornillos de montaje incluidos.
La serie etherCON es un sistema de conector RJ45 robusto y bloqueable, optimizado para aplicaciones de red de audio, video e iluminación profesionales. Los conectores del chasis están diseñados para encajar en paneles estandarizados fuera de la industria del entretenimiento.
La serie D ofrece el diseño más robusto de la serie etherCON y es perfectamente adecuada para el montaje en panel y el mercado de instaladores.
¡Atención! No se relaciona con los cables del conector CAT6 NE8MC6-MO y NKE6S *.
Se adapta a NE8MC * o cualquier conector RJ45 estándar
Sistema de cierre aprobado
Se puede montar desde la parte delantera o trasera del panel.
Cumple con Cat 5e según TIA / EIA 568B e ISO / IEC 11801
Conexión a tierra seleccionable – panel
Montaje fácil y rápido utilizando 110 terminales tipo punch down.
Especificaciones
Producto
Título NE8FDV-Y110
Género hembra
Eléctrico
Resistencia de contacto <10 mO
Resistencia dieléctrica 1 kVdc
Rango de frecuencia 1 – 100 MHz
Resistencia de aislamiento > 0.5 GO
Corriente nominal por contacto 1,5 A
Voltaje nominal <50 V
Rendimiento de transmisión CAT 5e
Cumplimiento de normas TIA / EIA 586B, IEC11801
Mecánico
Fuerza de inserción = 20 N
Fuerza de retirada = 20 N
Toda la vida > 1000 ciclos de apareamiento
Espesor del panel max. 4 mm 0.16 ‘
Tamaño del cable 0.14 – 0.5 mm²
Tamaño del cable 26 – 20 AWG
Alambrado Terminales punzonados IDC 110
Dispositivo de bloqueo Cierre de pestillo
Forma de chasis re
Material
Placa de contacto 0,2 µm de Au sobre recubrimiento de Ni
Contactos Bronce (CuSn8)
Insertar PBTP 15% GR
Cáscara Fundición a presión de zinc (ZnAl4Cu1)
Revestimiento de concha Níquel
Alivio de tensión CuZn35Pb2, estañado
Ambiental
Inflamabilidad UL 94 V-0
Rango de temperatura -30 ° C a +80 ° C
Descargas
Dibujo NE8FDV-Y110
Instrucciones de ensamblaje – Conectores de chasis etherCON con terminación de cable
*Las fotos del producto no son contractuales y están sujetas a cambios sin previo aviso.
