Descripción

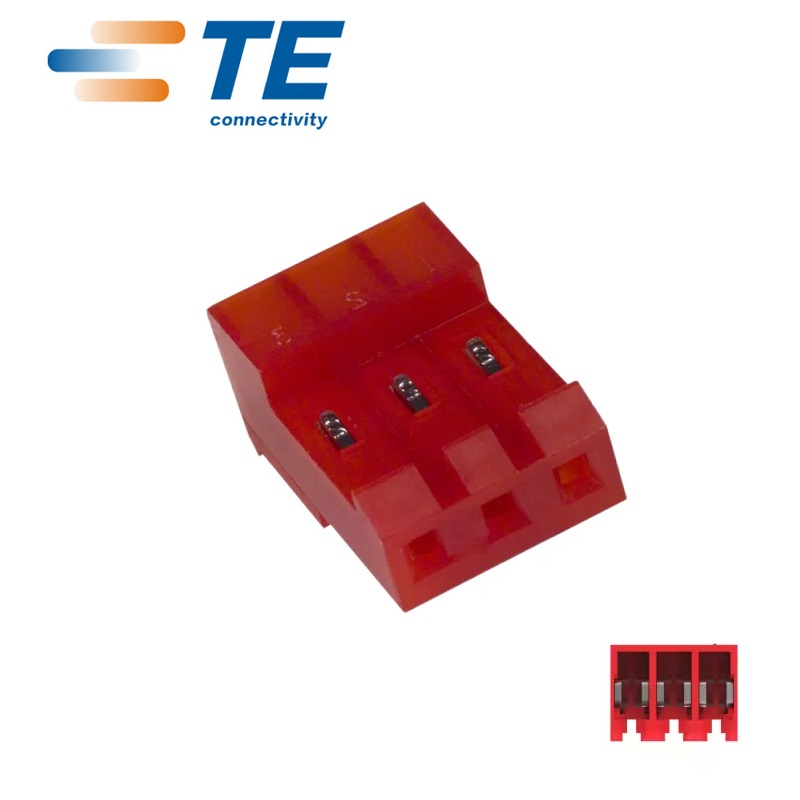

Conector IDC TE Connectivity 3-640428-3 Serie MTA-156 paso 3.96mm de 3 contactos en 1 fila, ángulo de 90° para montaje de cable
Cacarterísticas
Conjuntos de conectores hembra de extremo cerrado MTA-156 IDC premontados con contactos IDC sobre una línea central de 3,96 mm que aceptan tamaños de cables multifilares discretos de 18 a 26 AWG. Estos conectores de extremo cerrado IDC MTA-156 son apilables de extremo a extremo, tienen carcasas de nylon blanco 6/6 UL94V-2 con nervadura moldeada para evitar el acoplamiento inverso y están disponibles con rampas de bloqueo y lengüetas de polarización. Los contactos hembra IDC de estos conectores hembra de extremo cerrado MTA-156 IDC están chapados en estaño mate a excepción del código RS 863-8369, que tiene contactos chapados en oro de 0,00038 μm.
Las referencias X-640431-X son compatibles con un tamaño de cable discreto de 18 AWG
Las referencias X-640426-X tienen una rampa de bloqueo y son compatibles con un tamaño de cable discreto de 18 AWG
Las referencias X-641148-X tienen una rampa de bloqueo y son compatibles con un tamaño de cable discreto de 18 AWG (chapado en oro)
Las referencias X-640428-X tienen una rampa de bloqueo y son compatibles con un tamaño de cable discreto de 22 AWG
Las referencias X-640429-X tienen una rampa de bloqueo y son compatibles con un tamaño de cable discreto de 24 AWG
Las referencias X-640427-X tienen una rampa de bloqueo y son compatibles con un tamaño de cable discreto de 20 AWG
Las referencias X-643817-X tienen una rampa de bloqueo y lengüetas de polarización y son compatibles con un tamaño de cable discreto de 18 AWG
Las referencias X-643818-X tienen una rampa de bloqueo y lengüetas de polarización y son compatibles con un tamaño de cable discreto de 20 AWG
Las referencias X-643819-X tienen una rampa de bloqueo y lengüetas de polarización y son compatibles con un tamaño de cable discreto de 22 AWG
Tipo de extremo cerrado
Corriente nominal 7 A
Sistema de interconexión TE Connectivity MTA-156 de 3,96mm
Sistema de conector de 3,96 mm de paso MTA-156 (conjunto de terminación de masa) para ahorrar mano de obra y costes en la terminación masiva de cables en aplicaciones de cable a placa y cable a cable. Estos conectores MTA-156 se basan en la tecnología IDC (contacto de desplazamiento de aislamiento) que permite montaje de un paso y elimina la necesidad de pelar cables, lo que supone un ahorro de tiempo y costes. Usando las herramientas manuales de producción, estos conectores IDC MTA-156 se pueden montar rápidamente en cable plano o hilo discreto de 26 AWG a 18 AWG. El sistema de conectores MTA-156 consta de conectores IDC hembra y conectores macho de montaje en PCB Las carcasas de los conectores IDC tienen código de colores según el tamaño del cable
Especificaciones
Número de Contactos: 3
Número de Filas: 1
Género: Hembra
Paso: 3.96mm
Tipo de Montaje: Montaje de Cable
Orientación del Cuerpo: Ángulo de 90°
Método de Terminación: IDC
Valor Nominal de Corriente: 7A
Revestimiento del Contacto: Estaño sobre Níquel
Serie: MTA-156
Temperatura Mínima de Funcionamiento: -55°C
Temperatura Máxima de Funcionamiento: +105°C
Tensión Nominal: 600 Vac
Material del Contacto: Aleación de Cobre
Material de la Carcasa: Nylon
