Descripción

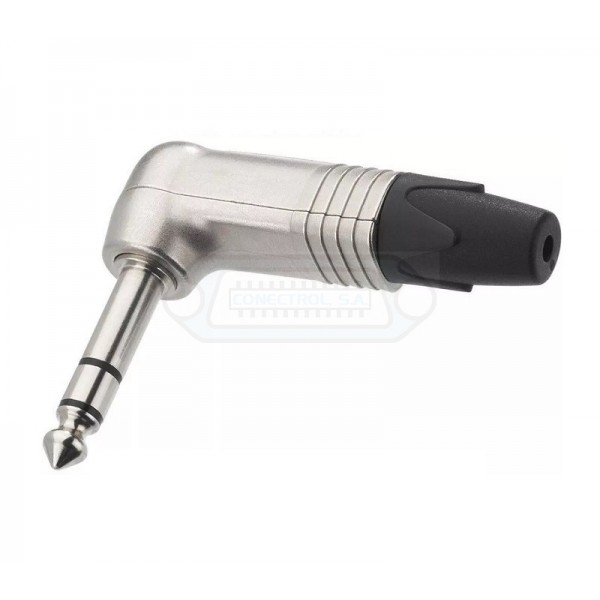

Conector Jack 6.3mm profesional macho estéreo acodado Neutrik NP3RX para soldar en cable.
Características
El NP3RX de Neutrik es un enchufe de teléfono profesional de 3 polos en ángulo recto de 1/4 “.
Este enchufe de teléfono profesional de servicio pesado ha demostrado un alivio de tensión único tipo mandril para una retención confiable del cable.
La carcasa delgada con un ancho de 14.5 mm cumple con los requisitos más recientes para jackfields de mayor densidad (paso de jack de 15.88 mm).
El contacto preciso de la punta de una pieza mecanizado sin remaches lo hace único y evita que se enganche en un zócalo o se rompa la punta.
Todo el diseño de carcasa metálica de este conector elimina la cubierta de plástico del predecesor NP * RCS y mejora aún más la durabilidad y la protección EMI.
Este enchufe de teléfono se utiliza en cables de audio, serpientes, altavoces, amplificadores, mesas de mezclas y aplicaciones de guitarra.
Enchufe extra delgado de 1/4 “para la mayor densidad de empaque
Robusta carcasa fundida a presión con un diseño elegante
Diseño elegante para la mejor comodidad de manejo
El voltaje nominal es inferior a 50 V
Rango de diámetro exterior del cable de 4 mm a 7 mm
El tamaño del cable es 18 AWG (1 mm²) y más de 1000 ciclos de acoplamiento

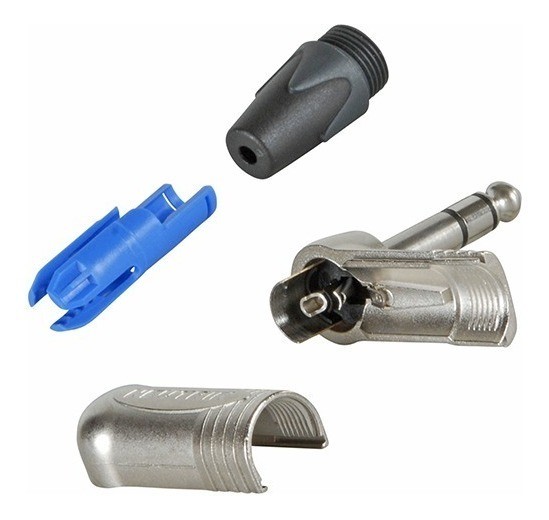

Contactos de soldadura de latón niquelado, casquillo de poliacetal + PU y material de inserción de poliamida
Cubierta de zinc fundido a presión con niquelado
IEC 60603-11 / EIA RS-453 compatible
Rango de temperatura de -20 ° C a 65 ° C
Especificaciones
Marca Neutrik
Título NP3RX
Tipo de conexión Enchufe 1/4″ (Jack 6.3mm.)
Género masculino
Forma: Angulo 90º
Eléctrico
Resistencia de contacto depende del conector de acoplamiento mO
Resistencia dieléctrica 1 kVdc
Resistencia de aislamiento > 2 GO (inicial)
Corriente nominal por contacto depende del conector de acoplamiento A
Tensión nominal <50 V
Mecánico
Cable OD 4 – 7 mm
Toda la vida > 1000 ciclos de apareamiento
Tamaño del cable 1 mm²
Tamaño del cable 18 AWG
Alambrado Contactos de soldadura
Material
Cojinete Poliacetal (POM) + PU
Recubrimiento de contacto 2 µm Ni (Su)
Contactos Latón (CuZn39Pb3)
Insertar Poliamida (PA 6.6 30% GR)
Cáscara Fundición a presión de zinc (ZnAl4Cu1)
Revestimiento de concha Cromo negro
Alivio de tensión Poliacetal (POM)
Ambiental
Cumplimiento estándar IEC 60603-11 / EIA RS-453
Soldabilidad Cumple con IEC 68-2-20
Rango de temperatura -20 ° C a +65 ° C
