Descripción

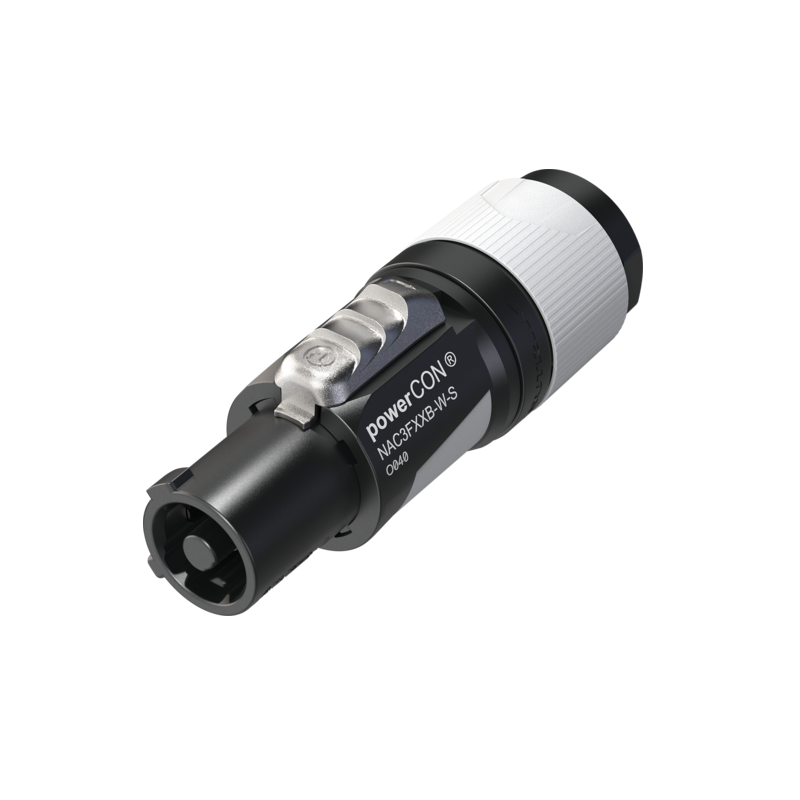

Conector eléctrico PowerCON 16A hembra aéreo de 3 polos Grís/Negro Neutrik NAC3FXXB-W-S
Características
Conector de cable de alimentación de CA con bloqueo, con llave y codificado por colores (gris) para desconexión, conjunto de terminales de tornillo, para diámetros de cable de 6 a 12 mm .
El powerCON FXXA/FXXB es un conector de alimentación bloqueable monofásico (3 conductores) con capacidad de interrupción de circuito cuando se acopla con receptáculos de la serie powerCON XX.
Reemplaza los acopladores de electrodomésticos donde se necesita una solución muy robusta en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.
Certificación IEC EN 60320-1 / UL 60320-1 / CSA C22.2 No. 60320-1, por lo tanto aceptado como componente para juegos de cables acc. a IEC 60799 / UL 817 y equipo acc. según CEI 62368-1
Diseño ergonómico con carcasa moldeada de dos componentes antideslizante Versiones de encendido (azul) y apagado (gris) con codificación diferente para evitar la posibilidad de interconexión
Exclusivo buje de bloqueo NEUTRIK y alivio de tensión para diámetros de cable de 6 mm a 12 mm
Fácil de montar porque el alivio de tensión se bloquea mecánicamente con el inserto y se alinea con la carcasa
Estándar de calidad NEUTRIK superior, extremadamente robusto y confiable
Sistema de bloqueo por giro fácil y confiable
Protección contra torceduras mejorada por buje de dos componentes
Especificaciones
Producto
Título: NAC3FXXB-WS
Serie de conectores: powerCON azul/gris
Eléctrico
Resistencia de contacto: ≤ 2 mΩ
Resistencia dieléctrica: > 3 kVac (después de los ciclos de acoplamiento)
Resistencia de aislamiento: > 10 GΩ (inicialmente)
Número de contactos eléctricos: 2 + educación física
Clasificación Europa: EN 60320-1: 16 A 250 V CA, CBC
Clasificación EE. UU. / Canadá: cUL 60320-1: 20 A 127 V CA, CBC
Mecánico
Diámetro exterior del cable: 6 – 12mm
Toda la vida: típicamente 5’000 ciclos de apareamiento
Tamaño del cable (mm²): 1,5 – 2,5 mm²
Tamaño de cable (AWG): 16 – 12 AWG, consulte la lista de cables anterior
Dispositivo de bloqueo: Cerradura de la torcedura
Terminación: Terminales tipo tornillo
Material
Recubrimiento de contacto: Agricultura
Contactos: Aleación de cobre
Insertar: Poliamida (PA6.6)
Elemento de bloqueo: Zinc fundido a presión
Caparazón: Poliamida (PA6) / TPE
Alivio de tensión : Policetona
Cojinete: Polipropileno / TPE
Ambiental
Rango de temperatura: -33 °C a + 80 °C
clase de protección: IP20
Inflamabilidad según a UL94: V-0
*Las fotos del producto no son contractuales y están sujetas a cambios sin previo aviso.
