Descripción

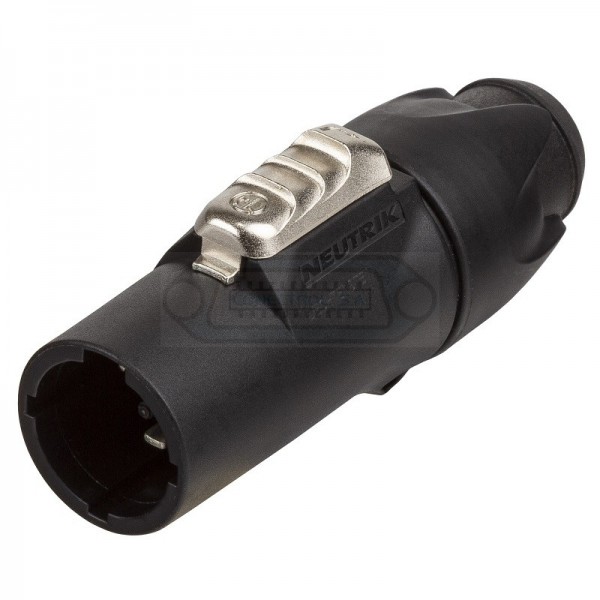

Conector eléctrico PowerCON TRUE1 TOP 16A macho aéreo de 3 polos negro Neutrik NAC3MX-W-TOP
Características
Conector de cable macho con bloqueo, terminales roscados
El powerCON TRUE1 TOP es un verdadero conector de red de 16 A con bloqueo para aplicaciones en exteriores. Reemplaza los acopladores de electrodomésticos siempre que se necesite una solución muy resistente en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.
El powerCON TRUE1 TOP es un conector con capacidad de corte (CBC), es decir, puede conectarse o desconectarse bajo carga o bajo tensión.
Conector de alimentación sellado de alta resistencia para entornos hostiles y exigentes
Clasificación IP65 y protección exterior certificada según UL 50E tipo de envolvente 4 (en estado acoplado)
Utiliza materiales resistentes a los rayos UV de alto impacto
Verdadero conector de red con capacidad de corte (CBC)
Conector monofásico de 16 A bloqueable (EE. UU .: 20 A)
Sistema de bloqueo por torsión fácil y confiable
Extremadamente robusto y confiable
Retención de cable única de Neutrik
Certificado ENEC según IEC 60320
Certificado UL498
Especificaciones
Producto
Título NAC3FX-W-TOP
Eléctrico
Resistencia de contacto ≤ 2 mΩ
Resistencia dieléctrica 4 kVdc / 2,8 kVac
Resistencia de aislamiento > 0,1 GΩ (después de la prueba de calor húmedo IEC 68-2-30)
Número de contactos electrónicos 2 + PE
Corriente nominal por contacto 16 A rms (EE. UU.: 20 A)
Voltaje nominal 250 V CA
Mecánico
OD del cable 6 – 12 mm
Toda la vida > 5000 ciclos de apareamiento
Tamaño del cable 1,0 – 2,5 mm²
Tamaño del cable 12 AWG
Material
Galjanoplastia de contacto 2 µm Ag
Contactos Bronce (CuSn0.2)
Insertar Poliamida (PA 6.6 30% GR)
Elemento de bloqueo ZuAl4Cu1
Cáscara Poliamida (PA 6.6 30% GR)
Alivio de tensión Poliacetal (POM)
Ambiental
Inflamabilidad UL 94 V-0
clase de protección IP65, envolvente UL50E tipo 4 (acoplado)
Rango de temperatura -30 ° C hasta +80 ° C
Descargas
Dibujo NAC3MX-W-TOP
Instrucciones de montaje – powerCON TRUE1 TOP NAC3MX-W-TOP
Guía de productos TOP
Aviso de seguridad – powerCON TRUE1 TOP
Instrucciones de funcionamiento – powerCON TRUE1 TOP Power OUT
Instrucciones de funcionamiento: conector de cable superior powerCON TRUE1
Certificación JET NAC3MX-W-TOP
Certificado ENEC / VDE NAC3MX-W + NAC3MX-W-TOP
Certificado de conformidad UL powerCON NAC3MX-W-TOP
*Las fotos del producto no son contractuales y están sujetas a cambios sin previo aviso.
