Descripción

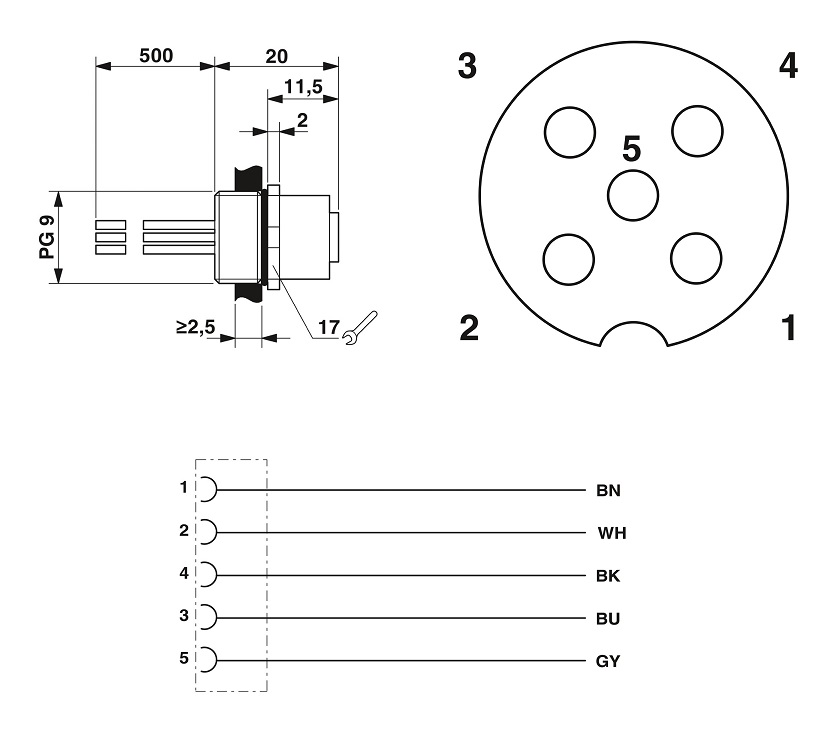

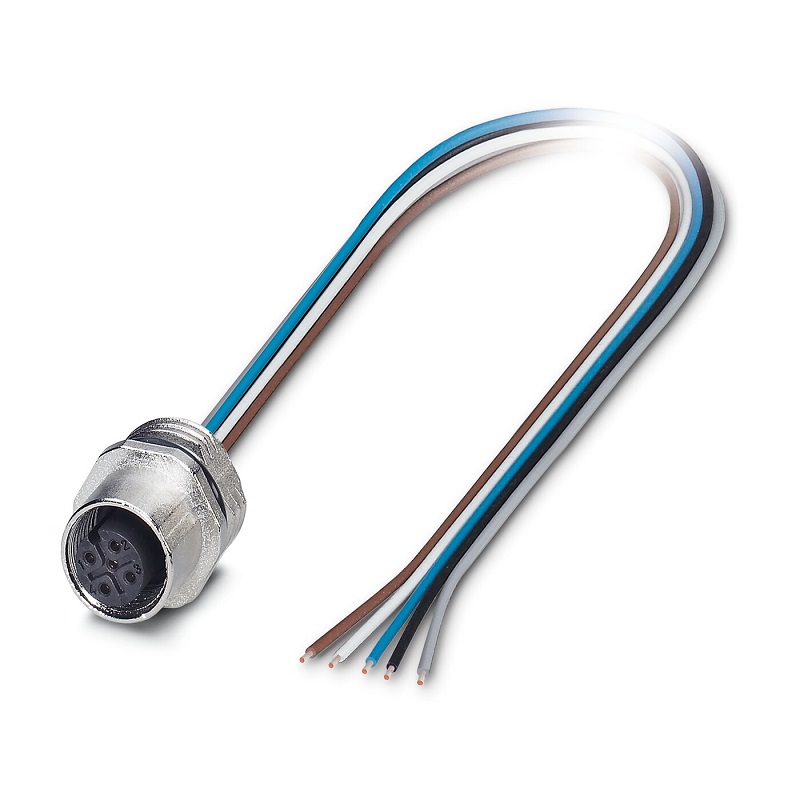

Conector SACC M12 de 5 pines hembra aérea con cable PHOENIX CONTACT SACC-E-M12FS-5CON-PG9/05
Especificaciones
Especificaciones
Fabricante: PHOENIX CONTACT
Referencia: SACC-E-M12FS-5CON-PG9/05
Montaje paredes delanteras Pg9
Tipo de producto: Conectores circulares (lado del equipo)
Número de polos: 5
Número de salidas de cable: 1
Apantallado: no
Codificación: A
Tipo de rosca: M12
Categoría de sobretensión: II
Grado de polución: 3
Clase de inflamabilidad según UL 94: V0
Material de la junta: FKM
Material contacto: CuZn
Material superficie del contacto: Ni/Au
Material soporte de contactos: PA66
Material conexión por tornillo: Fundición inyectada de cinc, niquelada
Tensión transitoria de dimensionamiento: 2,5 kV
Resistencia de contacto: ≤ 3 mΩ
Resistencia de aislamiento: ≥ 100 MΩ
Tensión nominal UN: 250 V (AC) / 250 V (DC)
Corriente nominal IN: 4 A
Tipo de conexión: Hilos trenzados individuales
Tipo de contacto: Contactos engastados
Sección de conductor: 0,34 mm²
Par de apriete: 3 Nm / 4 Nm
Construcción cabecera: Hembra de montaje incorporado
Salida de cables cabecera: recto
Tipo de rosca cabecera: M12
Tipo de bloqueo cabecera: Estándar
Codificación: A
Conexión 2: Construcción cabecera extremo de cable libre
Longitud del cable: 0,5 m
Tipo de cable: Hilo trenzado TPE
Tipo de señal/categoría: Universal
Diámetro de conductor incl. aislamiento: 1,2 mm ±0,07 mm
Conductor individual, color: marrón, blanco, azul, negro
Material Conductor: Conductor Cu estañado
Construcción del conductor cable de señales: 7x 0,25 mm
Línea de señales AWG: 22
Material Aislamiento de conductor: TPE
Grosor de pared Aislamiento: 0,21 mm
Tensión nominal Cable: 300 V
Tensión de prueba Cable: 2000 V AC
Resistencia de la línea: ≤ 57,6 Ω/km
Resistencia de aislamiento de la línea: ≥ 20 MΩ*km
Temperatura ambiente (servicio): -40 °C … 85 °C (cable, disposición fija) -25 °C … 85 °C
Normas/disposiciones: IEC 61076-2-101
