Descripción

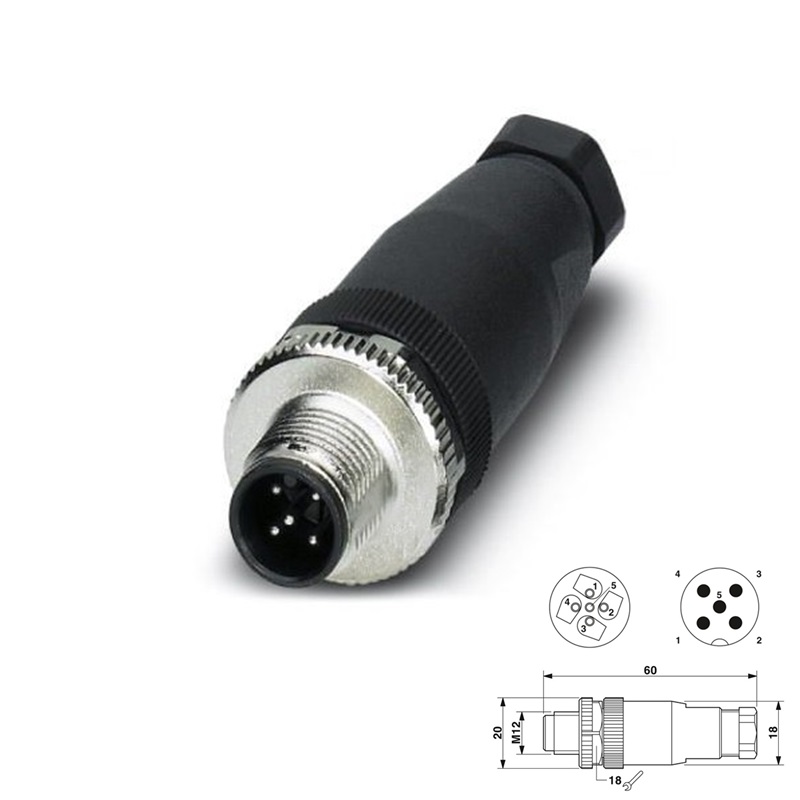

Conector SACC M12 de 5 pines macho aérea PHOENIX CONTACT SACC-M12MS-5CON-PG9-M
Características
Conector, Universal, 5-polos, Conector macho recto M12, A, Conexión por tornillo, material de moleteado: Fundición inyectada de cinc, niquelada, prensaestopas Pg9, diámetro exterior del cable 6 mm … 8 mm
Especificaciones
Dimensiones
Diámetro exterior del cable 6 mm … 8 mm
Longitud de pelado de la vaina 20 mm
Longitud de pelado del cable individual 5 mm
Condiciones ambientales
Temperatura ambiente (funcionamiento) -40 °C … 85 °C (enchufe / toma)
Grado de protección IP67
General
Corriente nominal a 40°C 4 A
Tensión nominal 60 V
Número de posiciones 5
Resistencia de aislamiento ≥ 100 MΩ
Codificación A – estándar
Normas/reglamentos Conector M12 IEC 61076-2-101
Indicación de estado No
Categoría de sobretensión II
Grado de contaminación 3
Método de conexión Conexión por tornillo
Sección de conductor 0,25 mm² … 0,75 mm²
Sección de conductor AWG 24 … 18
Ciclos de inserción/retirada ≥ 100
Par 0,4 Nm (moleteado M12)
0,2 Nm (Bloques de terminales de tornillo)
0,8 Nm … 1 Nm (tornillo de presión con carcasa de manguito)
Par de apriete Atornille el inserto del tapón con carcasa de manguito hasta el tope
Instrucciones de montaje Los cables se pueden conectar tanto con casquillos como sin casquillos
Material
Índice de inflamabilidad según UL 94 HB
Material de contacto CuZn
Material de la superficie de contacto CuSnZn
Material de soporte de contactos PA 66
Material del cuerpo de la empuñadura PA
Material, moleteado Cinc fundido a presión, niquelado
Material de sellado NBR
Cable
Normas/especificaciones Conector M12 IEC 61076-2-101
Normas y Reglamentos
Designación estándar Conector M12
Normas/reglamentos IEC 61076-2-101
Conexión en acc. con CUL estándar
Índice de inflamabilidad según UL 94 HB
Cumplimiento ambiental de productos
China RoHS Período de uso respetuoso con el medio ambiente: ilimitado = EFUP-e / Sin sustancias peligrosas por encima de los valores umbral
