Descripción

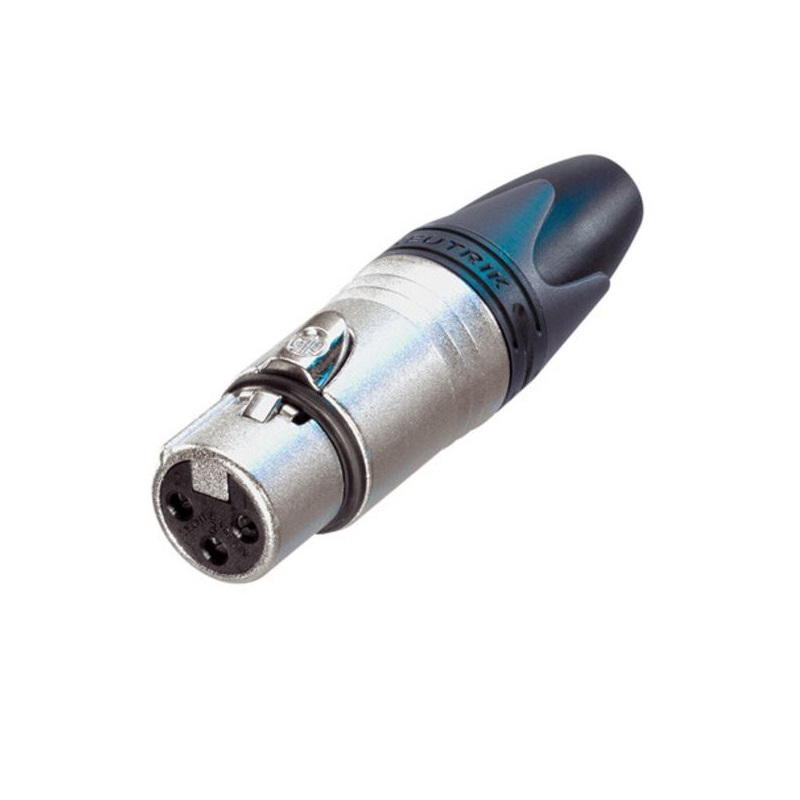

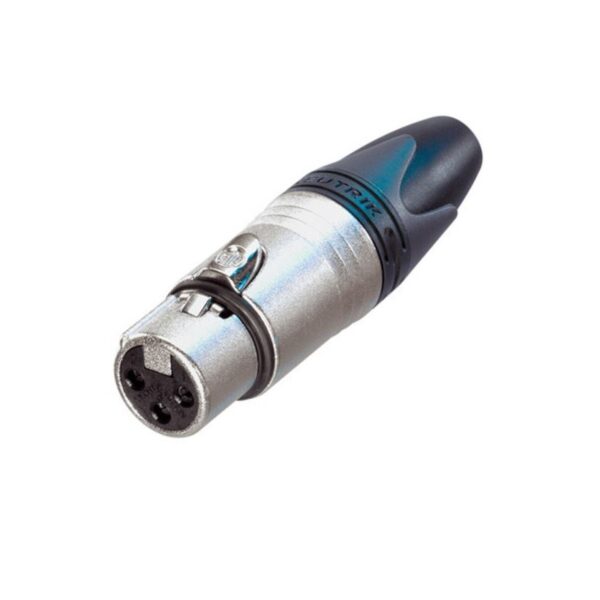

Conector XLR 3 pines hembra aérea Neutrix NC3FXX carcasa de níquel y contactos de plata
Características
Conector de cable hembra de 3 polos con carcasa de níquel y contactos de plata.
La próxima generación del estándar mundialmente aceptado de conectores de cable XLR. El sucesor de la serie X ofrece varias características nuevas que lo hacen más confiable, más fácil de ensamblar y mejora la integridad del contacto, así como el alivio de tensión del cable.
Diseño exclusivo de jaula de contacto hembra para una baja resistencia de contacto y alta integridad.
El contacto hembra incorpora una barrera de soldadura para evitar que la soldadura entre en el área de acoplamiento del contacto.
Conector hembra con pestillo de metal sólido mejorado que es más grande y más fácil de manejar
Contactos de resorte de tierra adicionales para una mejor continuidad de la conexión a tierra de la carcasa
El alivio de tensión mejorado del tipo de mandril proporciona una mayor fuerza de extracción y hace que el ensamblaje sea más fácil y rápido.
La funda con casquillo de poliuretano proporciona una alta protección contra las tensiones de flexión del cable.
Anillos y botas de colores disponibles para codificación o identificación.
Diseño elegante y ergonómico: valioso y práctico.Carcasa de zinc fundido a presión resistente, duradera y confiable.
La rosca interna de la carcasa está bien protegida contra cualquier daño.
Especificaciones
Producto
Título: NC3FXX
Tipo de conexión: XLR
Género: femenino
Eléctrico
Capacitancia entre contactos: ≤ 4 pF
Resistencia de contacto: ≤ 3 mΩ
Rigidez dieléctrica: 1,5 kV CC
Resistencia de aislamiento: > 10 GΩ (inicial)
Corriente nominal por contacto: 16 A
Tensión nominal: < 50 V
Mecánico
Diámetro exterior del cable: 3,5 – 8,0 mm
Fuerza de inserción: ≤ 20 N
Fuerza de retirada: ≤ 20 N
Vida: > 1000 ciclos de apareamiento
Tamaño del cable: máx. 2,5 mm²
Tamaño del cable: máx. 14 AWG
Alambrado: Contactos de soldadura
Dispositivo de bloqueo: Cerradura de pestillo
Material
Bota: Poliuretano
Recubrimiento de contacto: 2 µm de plata
Contactos: Latón (CuZn39Pb3)
Insertar: Poliamida (PA66)
Elemento de bloqueo: Fundición a presión de zinc (ZnAl4Cu1)
Caparazón: Fundición a presión de zinc (ZnAl4Cu1)
Revestimiento de concha: Níquel
Alivio de tensión: Poliacetal (POM)
Ambiental
Inflamabilidad: UL 94 V-0
Cumplimiento de normas: IEC 61076-2-103
Clase de protección: IP40
Soldabilidad: Cumple con la norma IEC 68-2-20
Rango de temperatura: -30 °C a +80 °C
