Descripción

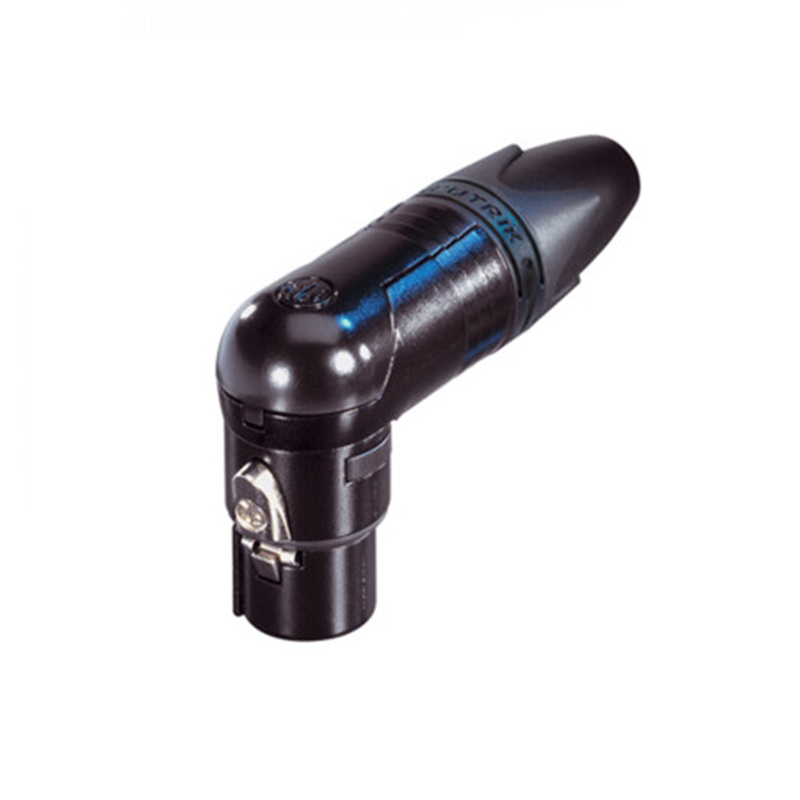

Conector XLR 3 pines hembra aéreo en ángulo recto Neutrik NC3FRX-B con carcasa de metal negro y contactos dorados
Características
Conector de cable hembra en ángulo recto de 3 polos, carcasa de metal negro, contactos dorados
La serie RX es la versión en ángulo recto de la serie de conectores de cable XX. La sucesora de la serie RC ofrece varias características nuevas que la hacen más fiable, más fácil de montar y mejora la integridad del contacto, además de la protección contra la tensión del cable.
Características y beneficios
Conector de ángulo recto extrafino
5 posiciones de salida de cable seleccionables
Diseño de jaula único de contacto hembra para baja resistencia de contacto y alta integridad
El contacto hembra incorpora una barrera de soldadura para evitar que la soldadura entre en el área de acoplamiento del contacto.
Conector hembra con pestillo de metal sólido mejorado que es más grande y más fácil de manejar
Contactos de resorte de tierra adicionales para una mejor continuidad de la conexión a tierra de la carcasa
El alivio de tensión tipo mandril mejorado proporciona una mayor fuerza de extracción y hace que el ensamblaje sea más fácil y rápido.
La funda con casquillo de poliuretano proporciona una alta protección contra las tensiones de flexión del cable.
Anillos y botas de colores disponibles para codificación o identificación.
Diseño elegante y ergonómico: valioso y práctico.
Especificaciones
Especificaciones
Producto
Título: NC3FRX-B
Tipo de conexión: XLR
Género: femenino
Eléctrico
Capacitancia entre contactos: ≤ 4 pF
Resistencia de contacto: ≤ 3 mΩ
Rigidez dieléctrica: 1,5 kV CC
Resistencia de aislamiento: > 2 GΩ (inicial)
Corriente nominal por contacto: 16 A
Tensión nominal: < 50 V
Mecánico
Diámetro exterior del cable: 3,5 – 8,0 mm
Fuerza de inserción: ≤ 20 N
Fuerza de retirada: ≤ 20 N
Vida: > 1000 ciclos de apareamiento
Tamaño del cable: máx. 2,5 mm²
Tamaño del cable: máx. 14 AWG
Alambrado: Contactos de soldadura
Dispositivo de bloqueo: Cerradura de pestillo
Material
Bota: Poliuretano
Recubrimiento de contacto: 2 µm de Ag
Contactos: Bronce (CuSn8)
Insertar: Poliamida (PA66)
Elemento de bloqueo: Fundición a presión de zinc (ZnAl4Cu1) / Ck 67 (resorte)
Caparazón: Fundición a presión de zinc (ZnAl4Cu1)
Revestimiento de concha: cromo negro
Alivio de tensión: Poliacetal (POM)
Ambiental
Inflamabilidad: UL 94 V-0
Cumplimiento de normas: IEC 61076-2-103
Clase de protección: IP 40
Soldabilidad: Cumple con la norma IEC 68-2-20
Rango de temperatura: -30 °C a +80 °C
* Las fotos del producto no son contractuales y están sujetas a cambios sin previo aviso.
