Descripción

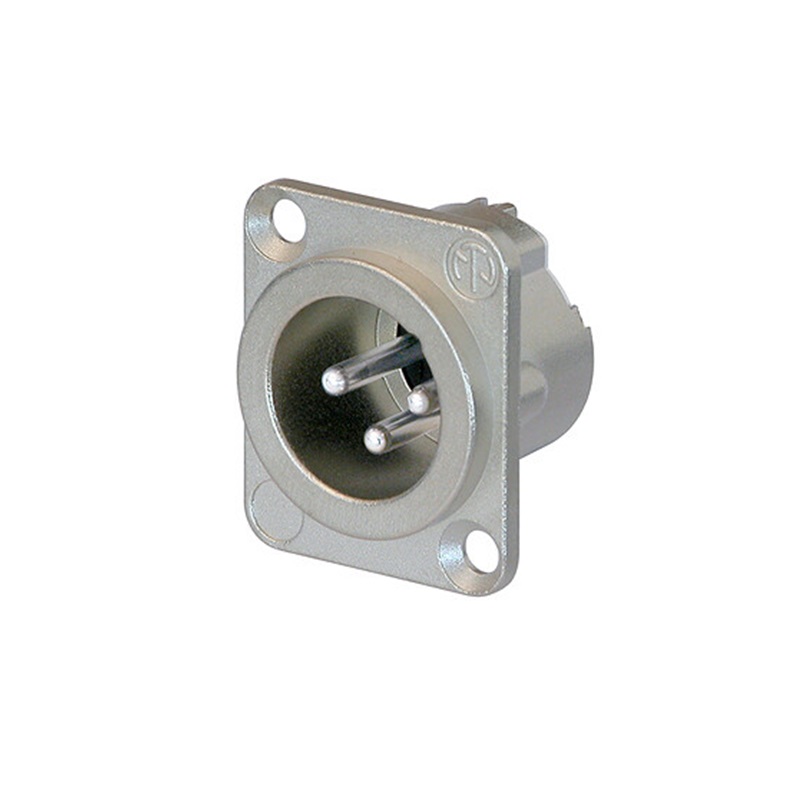

Conector XLR 3 pines macho para chasis Neutrix NC3MD-LX carcasa de níquel Tipo D, contactos plateados
Características
Receptáculo macho de 3 polos, copas de soldadura, carcasa de níquel, contactos de plata
La serie DLX presenta una carcasa compacta totalmente metálica con un ingenioso contacto a tierra dúplex, que ofrece excelente protección y blindaje de RF. Es la combinación ideal para acoplarse con el conector de cable EMC XLR de Neutrik.
La carcasa totalmente metálica ofrece la mejor protección general de RF y blindaje electromagnético.
Contacto a tierra dúplex para una excelente integridad de contacto entre el chasis y el conector del cable
La barra de retención del conector macho reemplaza el diseño de plástico con una versión totalmente metálica que mejora la fuerza de extracción.
Contactos de soldadura más grandes para una terminación más fácil
Conexión opcional para unir fácilmente el pin 1 a la tierra del chasis

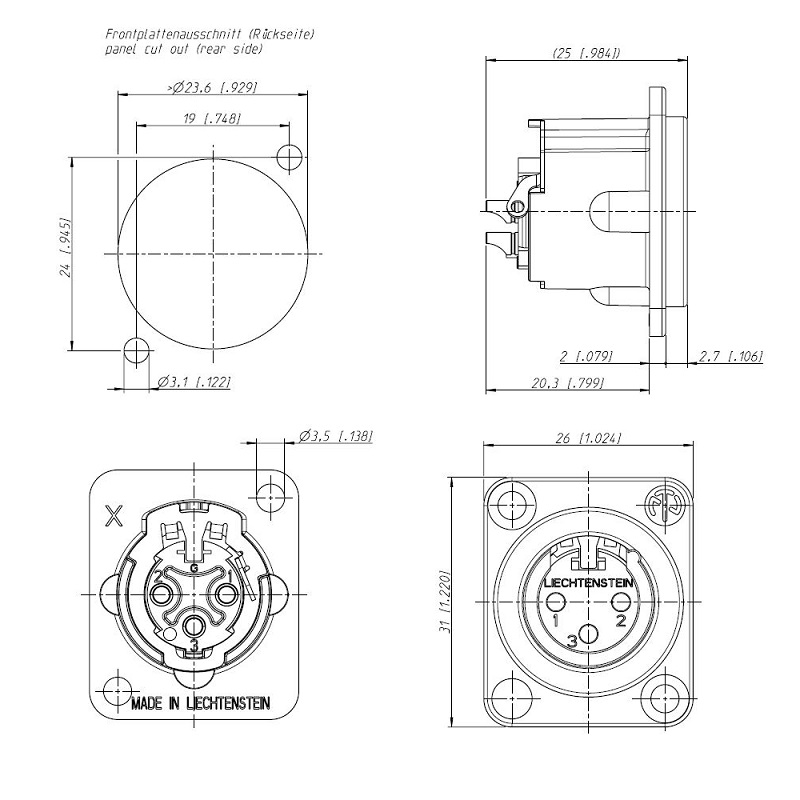

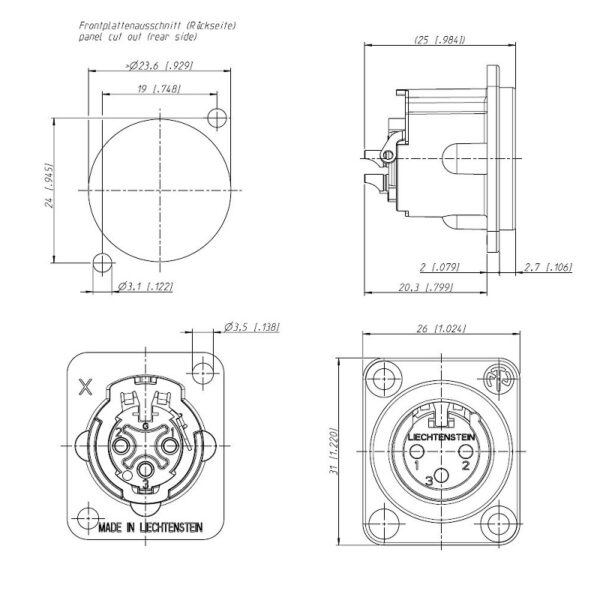

La carcasa estilo D proporciona compatibilidad de instalación con las dimensiones de montaje D estándar de la industria
Especificaciones
Producto
Título: NC3MD-LX
Tipo de conección: XLR
Género: Macho
Eléctrico
Capacitancia entre contactos: ≤ 4pF
Resistencia de contacto: ≤ 5 mΩ
Resistencia dieléctrica: 1,5 kV CC
Resistencia de aislamiento: > 10 GΩ (inicial)
Corriente nominal por contacto: 16A
Tensión nominal: < 50 V
Mecánico
Fuerza de inserción: ≤ 20N
Fuerza de retirada: ≤ 20N
Toda la vida: > 1000 ciclos de apareamiento
Tamaño del cable: máx. 2,5 mm²
Tamaño del cable: máx. 14 AWG
Alambrado: Contactos de soldadura
Dispositivo de bloqueo: Cerradura de pestillo
Forma del chasis : D
Material
Recubrimiento de contacto: 2 µm Ag
Contactos: Latón (CuZn35Pb2)
Insertar: Poliamida (PA66)
Elemento de bloqueo: Acero Ck67
Caparazón: Fundición inyectada de zinc (ZnAl4Cu1)
Revestimiento de concha: Níquel
Ambiental
inflamabilidad: UL 94 V-0
Cumplimiento estándar: CEI 61076-2-103
clase de protección: IP 40
soldabilidad: Cumple con IEC 68-2-20
Rango de temperatura: -30 °C a +80 °C
