Descripción

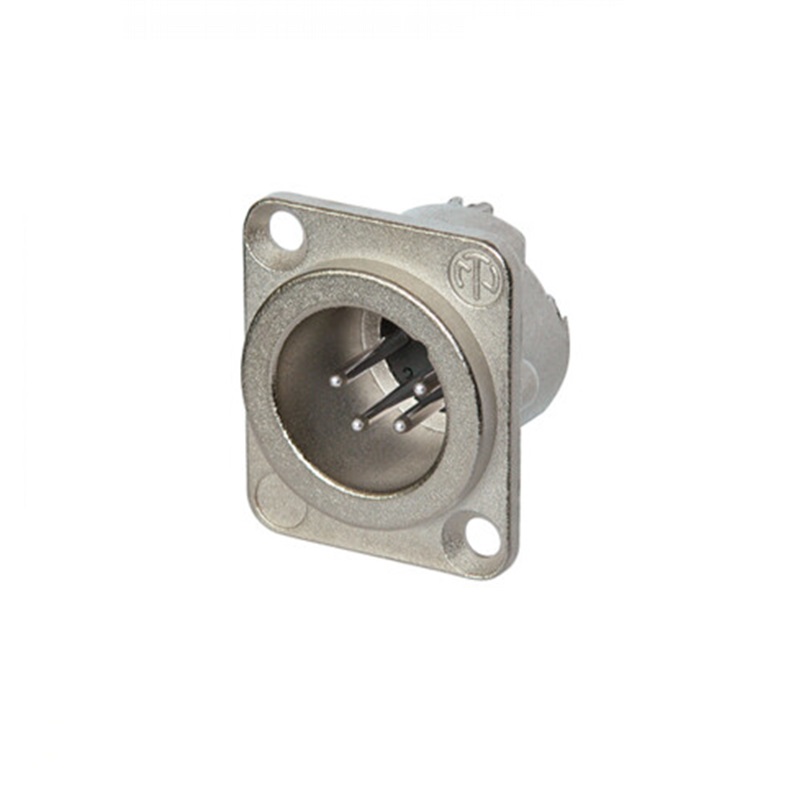

Conector XLR 4 pines macho rectangular chasis D Neutrik NC4MD-LX carcasa de níquel y contactos de plata
Características
Receptáculo macho de 4 polos, copas de soldadura, carcasa de níquel, contactos de plata
La serie DLX presenta una carcasa compacta totalmente metálica con un ingenioso contacto de tierra dúplex, que ofrece excelente protección y blindaje de RF.
Características y beneficios
La carcasa totalmente metálica ofrece la mejor protección general contra RF y blindaje electromagnético.
Contacto de tierra dúplex para una excelente integridad del contacto entre el chasis y el conector del cable
La barra de retención del conector macho reemplaza el diseño de plástico con una versión totalmente metálica que mejora la fuerza de extracción.
Contactos de soldadura más grandes para una terminación más sencilla
Conexión opcional para unir fácilmente el pin1 a la tierra del chasis
La carcasa estilo D proporciona compatibilidad de instalación con las dimensiones de montaje D estándar de la industria
Especificaciones
Producto
Título: NC4MD-LX
Tipo de conexión; XLR
Género: masculino
Eléctrico
Capacitancia entre contactos: ≤ 7 pF
Resistencia de contacto: ≤ 5 mΩ
Rigidez dieléctrica: 1,5 kV CC
Resistencia de aislamiento: > 10 GΩ (inicial)
Corriente nominal por contacto: 10 A
Tensión nominal: < 50 V
Mecánico
Fuerza de inserción: ≤ 20 N
Fuerza de retirada: ≤ 20 N
Vida: > 1000 ciclos de apareamiento
Tamaño del cable: máx. 1,5 mm²
Tamaño del cable: máx. 16 AWG
Alambrado: Contactos de soldadura
Dispositivo de bloqueo: Cerradura de pestillo
Forma del chasis : D
Material
Recubrimiento de contacto: 2 µm de Ag
Contactos: Latón (CuZn35Pb2)
Insertar: Poliamida (PA66)
Elemento de bloqueo: Acero Ck67
Caparazón: Fundición a presión de zinc (ZnAl4Cu1)
Revestimiento de concha: Níquel
Ambiental
Inflamabilidad: UL 94 V-0
Cumplimiento de normas: IEC 61076-2-103
Clase de protección: IP 40
Soldabilidad: Cumple con la norma IEC 68-2-20
Rango de temperatura: -30 °C a +80 °C
* Las fotos del producto no son contractuales y están sujetas a cambios sin previo aviso.
