Descripción

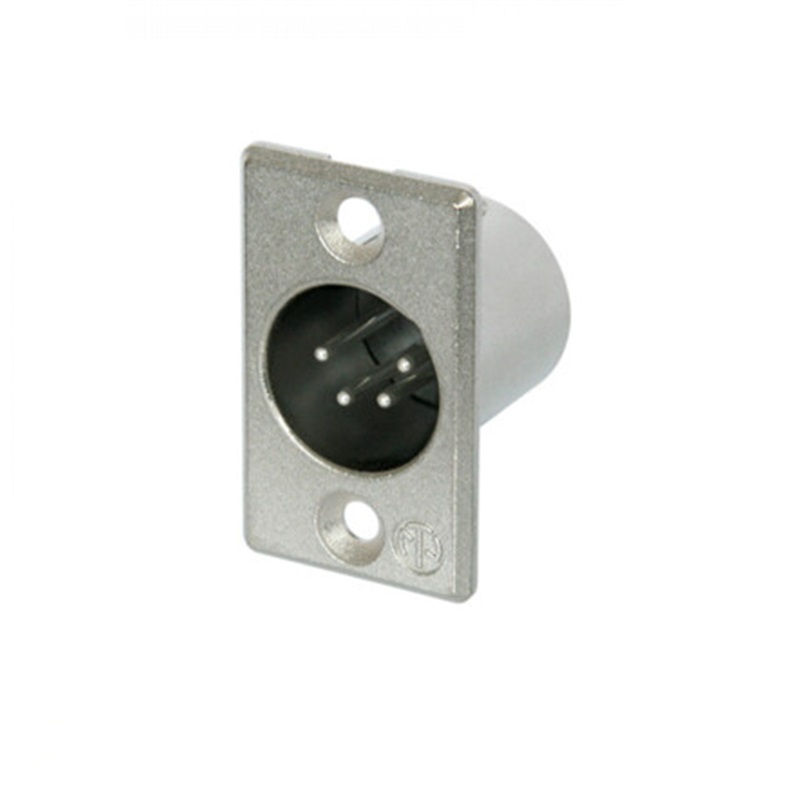

Conector XLR 4 pines macho rectangular chasis PAG Neutrik NC4MP carcasa de níquel y contactos de plata
Características
Receptáculo macho de 4 polos, contactos de soldadura, carcasa de níquel, contactos de plata
Conector de montaje en panel de metal de estilo tradicional más pequeño disponible, con copas de soldadura grandes para facilitar el cableado.
Características y beneficios
Los receptáculos de cableado más pequeños disponibles con copas de soldadura grandes
Compatible con Switchcraft D*M, D*F; Cannon XLB2*31, XLB2*32
Especificaciones
Producto
Título: NC4MP
Tipo de conexión: XLR
Género: masculino
Eléctrico
Capacitancia entre contactos: ≤ 7 pF
Resistencia de contacto: ≤ 5 mΩ
Rigidez dieléctrica: 1,5 kV CC
Resistencia de aislamiento: > 10 GΩ (inicial)
Corriente nominal por contacto: 10 A
Tensión nominal: < 50 V
Mecánico
Fuerza de inserción: ≤ 20 N
Fuerza de retirada: ≤ 20 N
Vida: > 1000 ciclos de apareamiento
Tamaño del cable: máx. 1,5 mm²
Tamaño del cable: máx. 16 AWG
Alambrado: Contactos de soldadura
Dispositivo de bloqueo: Cerradura de pestillo
Dirección de montaje: Montaje frontal
Forma del chasis : PAG
Material
Recubrimiento de contacto: 2 µm de Ag sobre 2 µm de Ni
Contactos: Latón (CuZn39Pb3)
Insertar: Poliamida (PA 6.6 30 % GR)
Elemento de bloqueo: Acero Ck67
Caparazón: Fundición a presión de zinc (ZnAl4Cu1)
Revestimiento de concha: Níquel
Ambiental
Inflamabilidad: UL 94 HB
Cumplimiento de normas: IEC 61076-2-103
Clase de protección: IP 40
Soldabilidad: Cumple con la norma IEC 68-2-20
Rango de temperatura: -30 °C a +80 °C
