Descripción

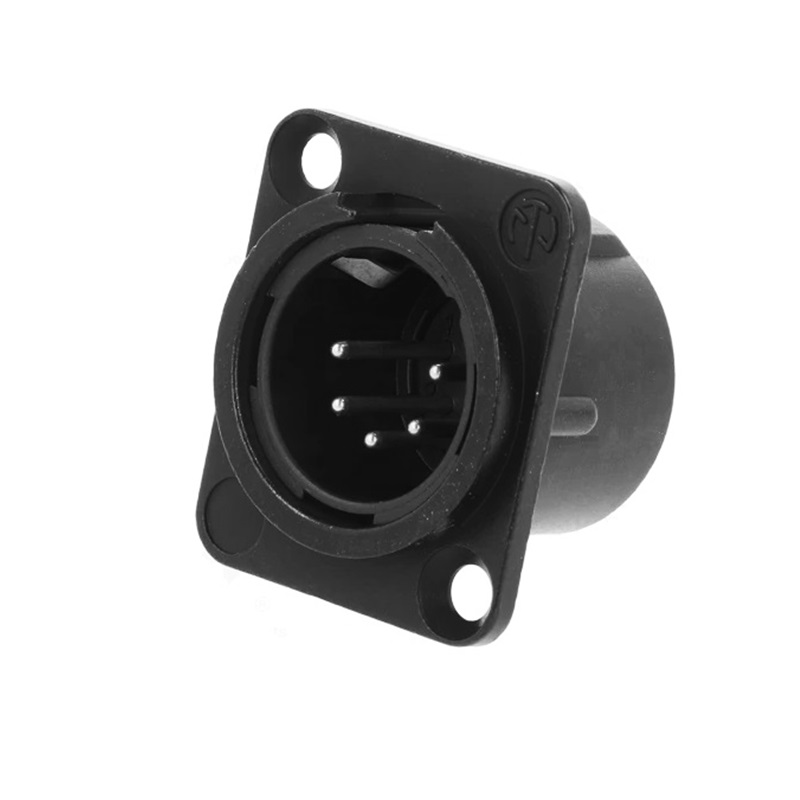

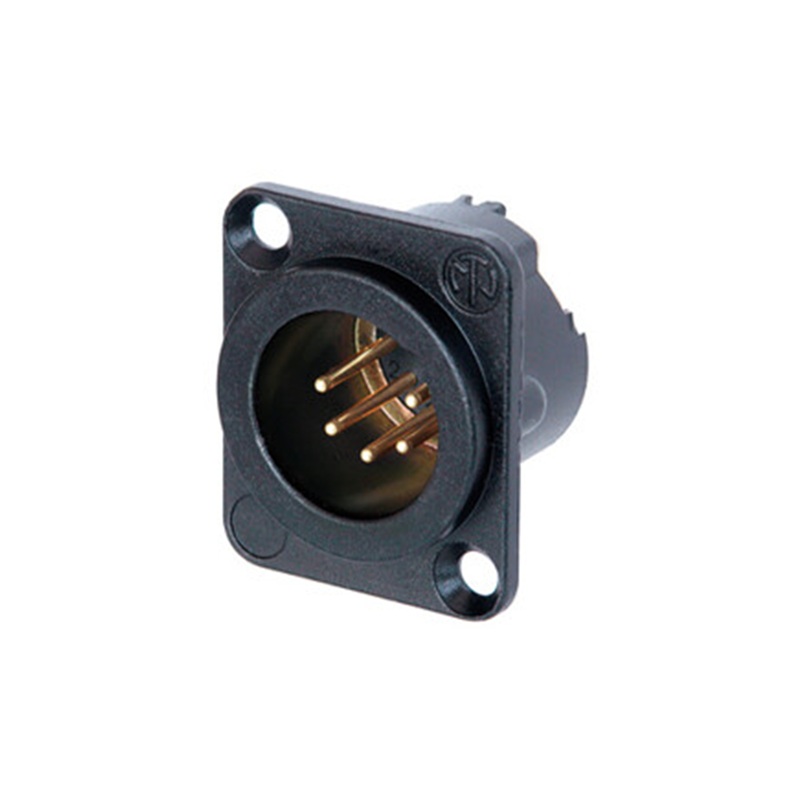

Conector XLR 5 pines macho de chasis tipo D Neutrik NC5MD-L-BAG-1 con carcasa de metal negro y contactos dorados
Características
Receptáculo macho de 5 polos, copas de soldadura, carcasa de metal negro, contactos dorados
La serie DLX presenta una carcasa compacta totalmente metálica con un ingenioso contacto de tierra dúplex, que ofrece excelente protección y blindaje de RF.
Características y beneficios
La carcasa totalmente metálica ofrece la mejor protección general contra RF y blindaje electromagnético.
Contacto de tierra dúplex para una excelente integridad del contacto entre el chasis y el conector del cable
La barra de retención del conector macho reemplaza el diseño de plástico con una versión totalmente metálica que mejora la fuerza de extracción.
Contactos de soldadura más grandes para una terminación más sencilla
Conexión opcional para unir fácilmente el pin1 a la tierra del chasis

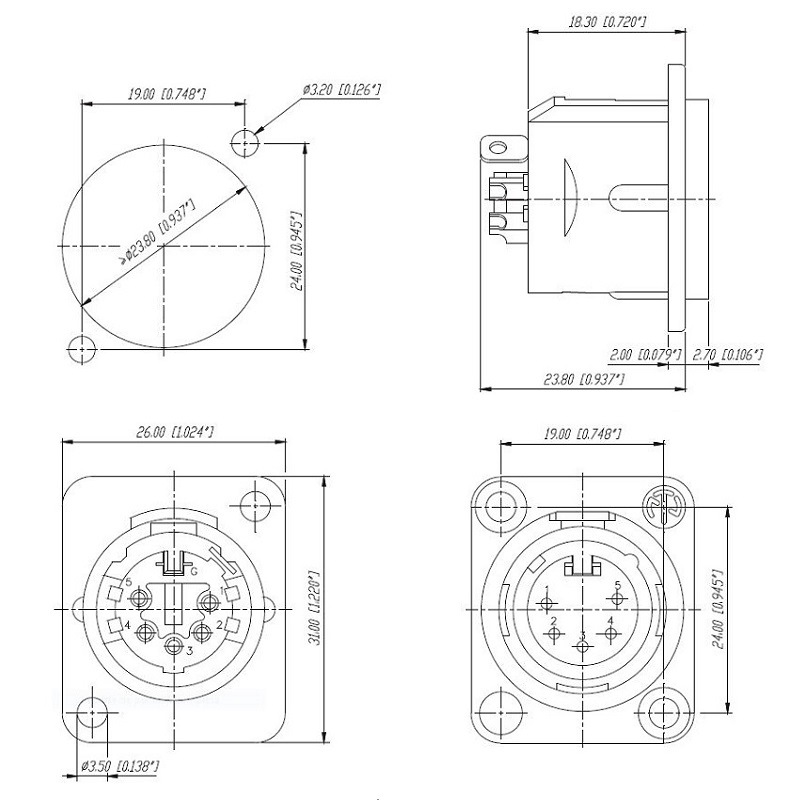

La carcasa estilo D proporciona compatibilidad de instalación con las dimensiones de montaje D estándar de la industria
Especificaciones
Título: NC5MD-L-BAG-1
Tipo de conección: XLR
Género: masculino
Eléctrico
Capacitancia entre contactos: ≤ 7pF
Resistencia de contacto: ≤ 5 mΩ
Resistencia dieléctrica: 1,5 kV CC
Resistencia de aislamiento: > 10 GΩ (inicial)
Corriente nominal por contacto: 7,5A
Tensión nominal: < 50 V
Mecánico
Fuerza de inserción: ≤ 20N
Fuerza de retirada: ≤ 20N
Toda la vida: > 1000 ciclos de apareamiento
Tamaño del cable: máx. 1,0 mm²
Tamaño del cable: máx. 18 AWG
Alambrado: Contactos de soldadura
Dispositivo de bloqueo: Cerradura de pestillo
Forma del chasis: D
Material
Recubrimiento de contacto: 2 µm Ag sobre 2 µm Ni
Contactos: Latón (CuZn39Pb3)
Insertar: Poliamida (PA66)
Elemento de bloqueo: Acero Ck67
Caparazón: Zinc fundido a presión (ZnAl4Cu1)
revestimiento de concha: cromo negro
Ambiental
Aprobaciones: UL
inflamabilidad: UL 94 V-0
Cumplimiento estándar: CEI 61076-2-103
clase de protección: IP 40
soldabilidad: Cumple con IEC 68-2-20
Rango de temperatura: -30 °C a +80 °C
