Descripción
CARACTERÍSTICAS:

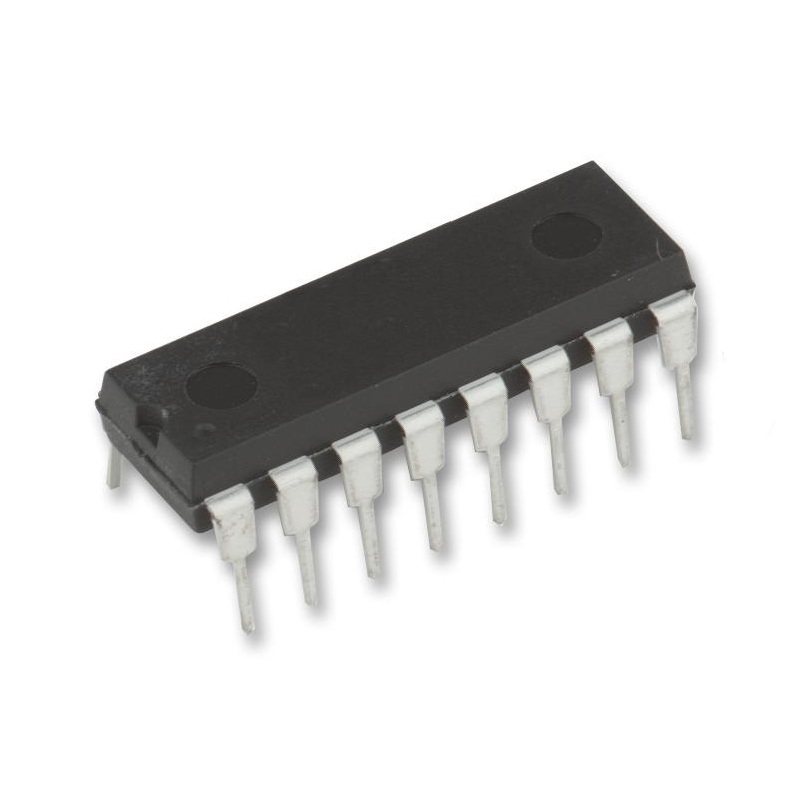

Circuito integrado Convertidor digital-analógico (DAC) multiplicador de 8 bits con buffer y registros de entrada integrados, AD7524, con encapsulado DIP-16 para montaje en circuito impreso
ESPECIFICACIONES:
Resolución: 8 bits (256 niveles)
Tipo: DAC multiplicador CMOS con entradas almacenadas (latches)
Alimentación: +5 V a +15 V
Compatibilidad lógica: Entradas compatibles con TTL y CMOS
Consumo típico: Menor de 10 mW
Monotonicidad: Garantizada en todo el rango de temperatura
Linealidad: Hasta ±1/8 LSB según la versión
Tiempo de establecimiento: Aproximadamente 250 a 500 ns, dependiendo de la versión
Corriente de alimentación: Típicamente entre 100 µA y 2 mA
Temperatura de funcionamiento:
Versiones comerciales/industriales: −40 °C a +85 °C
Versiones militares: −55 °C a +125 °C
* Las fotos del producto no son contractuales y están sujetas a cambios sin previo aviso.
