Descripción

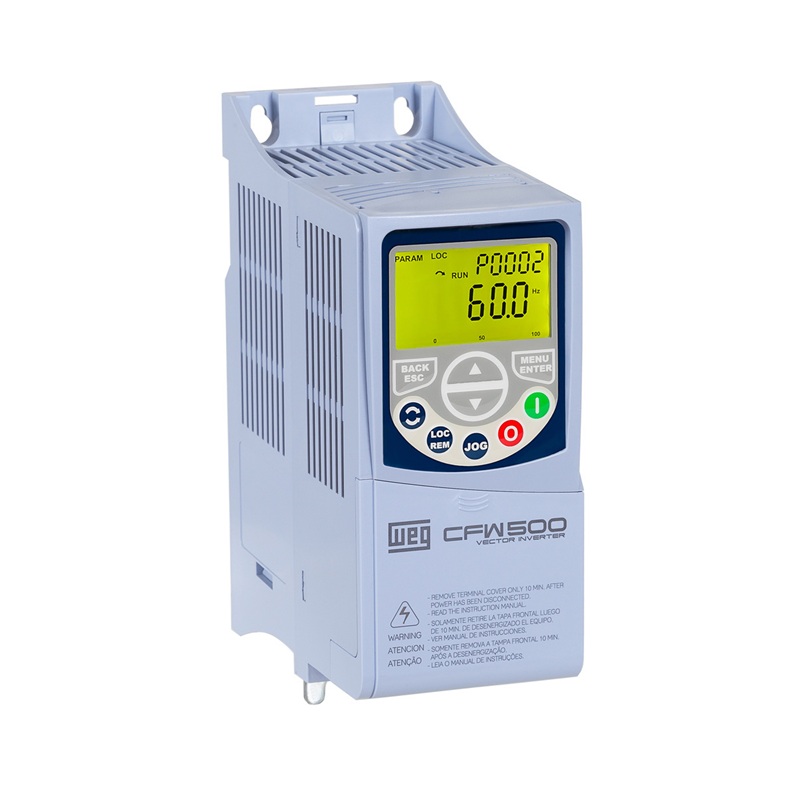

Convertidor de frecuencia WEG CFW500 A 06P1 T4 NB20C2H00G2 Alimentación trifásica (380-480V) de 3kW 6.1A
Características
Con diseño moderno y rango de potencias de 0,25 a 175 cv, el convertidor de frecuencia CFW500 es un accionamiento de velocidad variable de alta performance, que auxilia en el control de velocidad y del torque en motores de inducción trifásicos. El equipo cuenta con control vectorial sensorless, vectorial con Encoder o escalar y control de motores de imanes permanentes, SoftPLC, que agrega funciones de CLP (Controlador Lógico Programable), Funciones de Seguridad STO y SS1, Pump Genius, que trae funciones dedicadas para bombeo y módulos plug-in seleccionables, que proporcionan una solución flexible y optimizada para cualquier aplicación.
Corriente de salida de 1,0 a 211 A (0,25 a 175 cv / 0,18 a 132 kW);
Tensión de alimentación monofásica o trifásica 200-240 V o 380-480 V;
Control escalar (V/F), Control Vectorial (VVW), Vectorial Sensorless o con Encoder, Control de motores de Imanes Permanentes (VVW PM);
Módulos plug-in seleccionables;
Filosofía Plug & Play;
Interfaz de operación y programación (IHM) incorporada;
Puerto RS485 incorporado (en cualquier módulo plug-in seleccionado);
Pump Genius: funciones dedicadas para el accionamiento de bombas;
Funciones de Seguridad: STO y SS1 nivel SIL 3 / PLe;
SoftPLC – funcionalidades de CLP incorporadas;
IGBT de frenado (disponible a partir del tamaño B);
Protección clase 3C2 o 3C3 para aplicaciones en ambientes con agentes químicos corrosivos;
Grado de protección IP20 (estándar), NEMA1 o IP66 (opcional);
Ventilador con sistema de intercambio rápido;
Filtro RFI interno (opcional);
Puerto de comunicación USB (accesorio CFW500-CUSB);
Softwares de programación gratuitos WLP y WPS disponibles aquí.
Programación y Operación Simplificada
Visualización, ajuste y comando de todos los parámetros
Indicación de hasta 3 parámetros en el display, seleccionados por el usuario
Puesta en marcha orientada y parámetros agrupados
Flexibilidad y Desempeño
El CFW500 tiene diseño avanzado y puede ser seleccionado conforme la necesidad de la aplicación, proporcionando flexibilidad con excelente desempeño. En la versión con módulo plug-in, el módulo CFW500-IOS ya viene incluido en el convertidor. En la versión sin módulo plug-in, puede ser seleccionado el módulo plug-in deseado (siempre 1 módulo plug-in por convertidor). Cualquier modelo de módulo plug-in ya posee el puerto RS485 Modbus-RTU incorporada.
La instalación del CFW500 es simple y su configuración y operación es intuitiva, con navegación por menús a través de interfaz de operación (IHM) con display de LCD incorporada.
Conectividad
El CFW500 puede ser interconectado a las principales redes de comunicación industriales rápidas, tipo Fieldbus, con protocolos mundialmente difundidos como CANopen, Profibus-DP, EtherNet/IP, Modbus-TCP, PROFINET IO y DeviceNet, conforme el módulo plug-in seleccionado. Además de eso, cualquier módulo plug-in viene con interfaz serial RS485 Modbus RTU incorporada.
Recursos
Contraseña para protección de la programación
Unidades especiales de ingeniería (RPM, ºC, Nm, mA, %, kW, kWh, entre otros)
Backup de todos los parámetros (vía software WPS, tarjeta de memoria o memoria del CFW500)
Posibilidad de guardar hasta 2 programaciones diferentes en la memoria del CFW500
Ajuste de la frecuencia de conmutación conforme la necesidad de la aplicación
Referencia de velocidad vía potenciómetro electrónico
Multispeed con hasta 8 velocidades programables
Compensación de deslizamiento
Boost de torque manual o automático (modo escalar V/F)
Autoajuste para control vectorial
Rampas de aceleración/desaceleración
Rampa tipo “S”
Frenado CC
Frenado reostático
Regulador PID para control de procesos en lazo cerrado
Flying start / Ride through
Función sleep
Frecuencias o rangos de frecuencias evitadas
Protección de sobrecarga y sobretemperatura
Protección de sobrecorriente
Supervisión de la tensión del bus CC
Histórico de fallas
Aplicaciones
Extrusoras
Bombas centrífugas
Bombas dosificadoras de procesos
Cintas transportadoras
Granuladores / Paletizadores
Agitadores / Mezcladoras
Mesas de rodillos
Máquinas de corte y de soldar
Filtros rotativos
Ventiladores / Extractores
Secadores / Hornos rotativos
Bobinadoras / Desbobinadoras
Especificaciones
Resumen de las características técnicas
Tensión nominal de entrada: 380-480 V
Número de fases de entrada: Trifásico
Configuración: Opcional
Corriente nominal (ND): No aplicable
Corriente nominal (HD): 6.1 A
Filtro RFI: Con filtro (categoria C3)
Grado de protección: IP20
Frenado reostático: Estándar sin frenado reostático
Parada de Seguridad: No Disponible
Alimentación de la electrónica: No Disponible
* Las fotos del producto no son contractuales y están sujetas a cambios sin previo aviso.
