Descripción

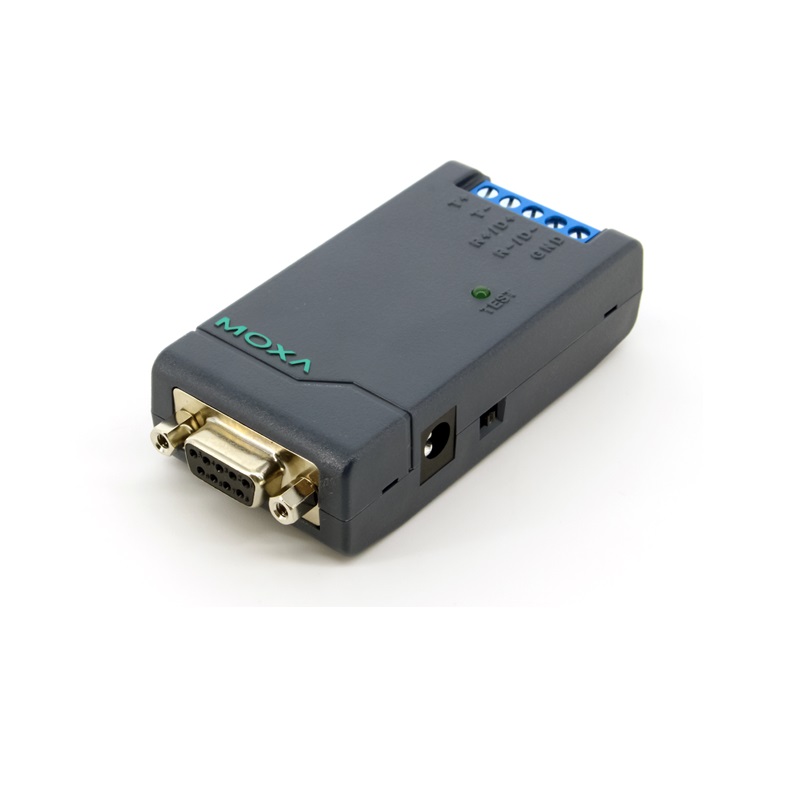

Convertidor de RS-232 a RS-422/485 alimentado por puerto con protección ESD de 15 kV, MOXA TCC-80I terminal block en el lado del RS-422/485, y aislamiento óptico de 2,5 kV
Especificaciones
Aislamiento: 2 kV
Normas seriales: RS-232, RS-422, RS-485
Número de puertos: 2
Velocidad en baudios: 50 bps a 115,2 kbps
RS-485-2w: Data+, Data-, GND
Número de entradas de energía: 1
Voltaje de entrada: 5 a 12 VCC
Consumo de energía: 20 mA a 5 V CC
Dimensiones: 42 x 80 x 22 mm (1,65 x 3,15 x 0,87 pulgadas)
Peso: 50 g (0,11 libras)
Instalación: De oficina
Alojamiento: Cubierta superior de plástico, placa inferior de metal.
Temperatura de funcionamiento: 0 a 60 °C (32 a 140 °F)
Temperatura de almacenamiento (paquete incluido): -20 a 75 °C (-4 a 167 °F)
Humedad relativa ambiental: 5 a 95% (sin condensación)
Compatibilidad electromagnética: EN 55032/24
Seguridad: EN 60950-1, IEC 60950-1
I: CISPR 32, FCC Parte 15B Clase A
EMS: IEC 61000-4-2 ESD: Contacto: 4 kV; Aire: 8 kV IEC 61000-4-3 RS: 80 MHz a 1 GHz: 3 V/m IEC 61000-4-4 EFT: Potencia: 1 kV IEC 61000-4-5 Sobretensión: Potencia: 1 kV IEC 61000-4-6 CS: 150 kHz a 80 MHz: 3 V/m; Señal: 3 V/m IEC 61000-4-8 PFMF
Vibración: IEC 60068-2-6
Tiempo: 2.781.161 horas
Normas: Telcordia (Bellcore), Reino Unido
Periodo de garantía: 5 años
Conector: Bloque de terminales
Corriente de entrada: 20 mA a 5 V CC
Protección contra sobrecarga de corriente: Apoyado
Clasificación IP: IP30
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485: -4wTx+, Tx-, Rx+, Rx-, GND
Fuente de alimentación de entrada: Toma de entrada de alimentación
Control de dirección de datos RS-485: ADDC® (control automático de dirección de datos)
Terminador para RS-485: N/A, 120 ohmios, 120 kiloohmios
Pruebas ambientales: IEC 60068-2-1 IEC 60068-2-2 IEC 60068-2-3
