Descripción

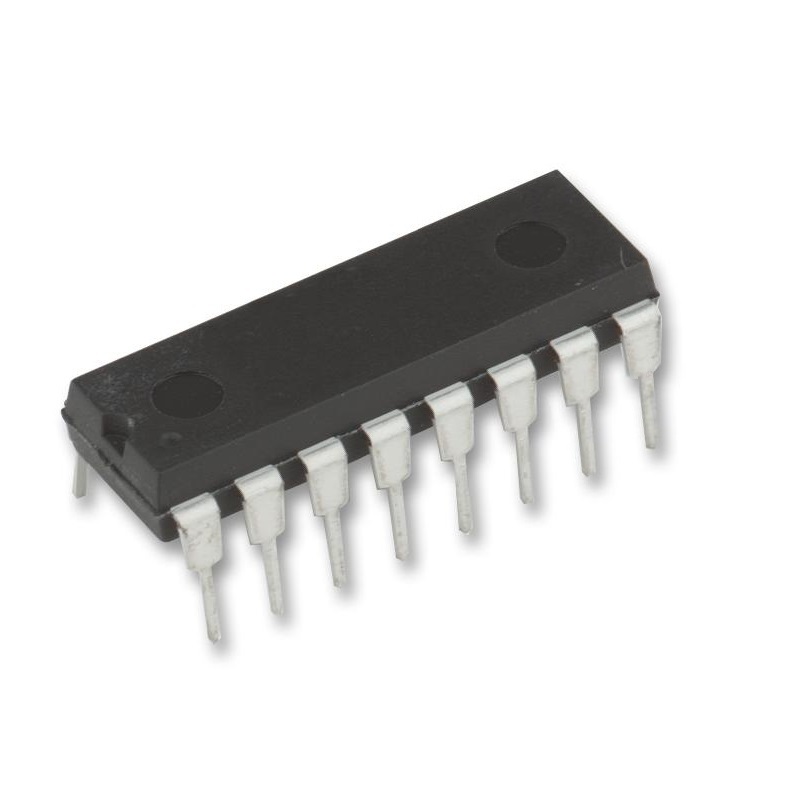

Circuito integrado generador de melodias multiinstrumento UM3482 formato DIP-16
Características
La serie UM3481 es un generador de melodías multiinstrumento programado con ROM de máscara, implementado mediante tecnología CMOS.
Está diseñado para tocar la melodía según la información previamente programada y es capaz de generar 16 canciones con 3 efectos de instrumentos: piano, órgano y mandolina.
El dispositivo también incluye un preamplificador que proporciona una interfaz simple para el circuito del controlador.
La serie M3481 está diseñada para aplicaciones como juguetes, timbres de puertas, cajas de música, relojes/temporizadores de melodías y teléfonos.
Alimentado por una batería de 1,5 V
8 tiempos seleccionables
Baja corriente de espera
3 timbres: piano, órgano y mandolina
Memoria de 512 notas, hasta 16 canciones
5 tempos disponibles a través de la configuración de máscara
8 modos de interpretación por usuario
14 tonos seleccionables
Un oscilador RC incorporado
Preamplificador y modulador de envolvente en chip
Especificaciones
Valores nominales máximos absolutos
Tensión de alimentación de CC: -0,3
Rango de voltaje de entrada de V a +5,0 V: Vss-0,3 V a Vdd+0,3 V
Temperatura ambiente de funcionamiento: 0 °C a +70 °C
Temperatura de almacenamiento: -10°C a +125°C
