KIT EVALUACIÓN K-LD2-EVAL PLACA + TRANSCEIVER + SOFTWARE PC

237,15  IVA incluido

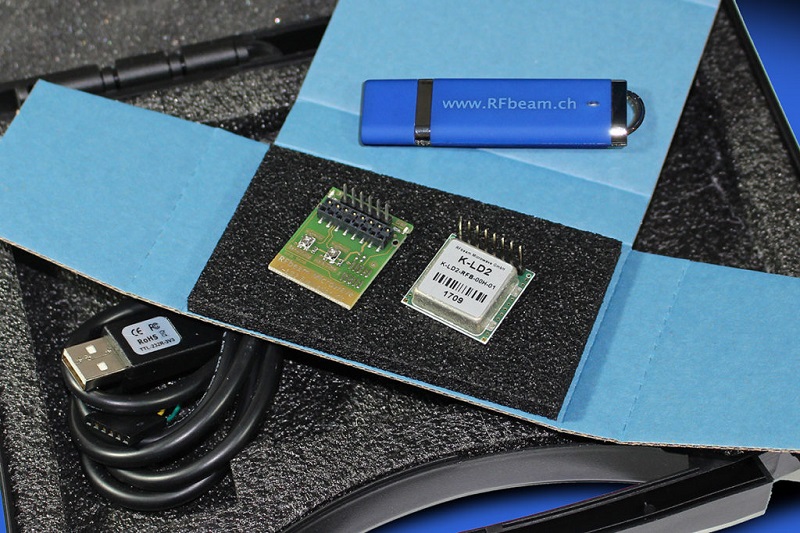

Kit de evaluación K-LD2-EVAL-RFB-01H que incluye transceiver K-LD2 + placa de evaluación + potente software de control.

Hay existencias

Ref: K-LD2-EVAL Categorías: , ,
Enviar a un amigo

Descripción

Kit de evaluación K-LD2-EVAL-RFB-01H que incluye transceiver K-LD2 + placa de evaluación + potente software de control.

Características

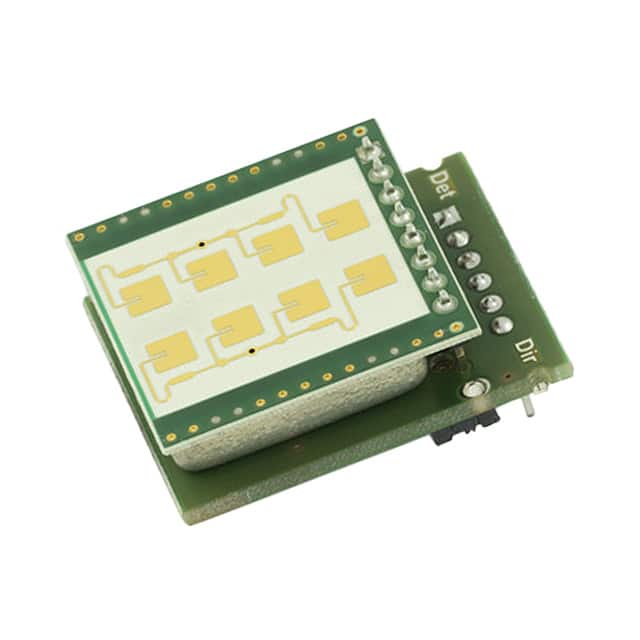

El K-LD2 es un detector de movimiento por radar totalmente digital y de bajo costo. La estructura digital hace que sea muy fácil de usar en cualquier aplicación independiente o basada en MCU donde se requiera detección de movimiento o medición de velocidad.
El sensor incluye un front-end de radar de parche de 2 × 4 con un haz asimétrico y una potente unidad de procesamiento de señales con dos salidas digitales para la información de detección de señales.
La sensibilidad y el tiempo de espera son ajustables mediante entradas analógicas con potenciómetros.
La interfaz serial cuenta con un poderoso conjunto de comandos para leer datos de detección avanzados o para personalizar completamente el algoritmo de detección.

El kit de evaluación K-LD2 es un detector de movimiento totalmente operativo.
La placa de evaluación visualiza las dos salidas digitales del K-LD2 a través de LED.
Dos potenciómetros permiten ajustes rápidos de la sensibilidad del sensor y el tiempo de espera.

Especificaciones Transceptor de radar K-LD2
Características clave:
Pequeño y económico detector de movimiento por radar digital de 24 GHz
Distancia de detección hasta 15 m (humano) 30 m (coches)
Alta inmunidad contra interferencias
Procesamiento de señales FFT integrado con salidas digitales
La sensibilidad y el tiempo de espera se pueden configurar mediante entradas analógicas
Lectura avanzada de datos de detección a través de interfaz serie
Amplio rango de fuente de alimentación de 3.2 a 5.5V
Antena de parche 2 × 4 con apertura de haz de 80°/ 34°

Especificaciones K-LD2-EVAL
Potente software de panel de control incluido
Fácil configuración de parámetros K-LD2 a través de GUI
Unidades convertidas para facilitar el desarrollo
Transmisión en tiempo real de valores ADC y espectro FFT
Ahorra tiempo de comercialización y reduce NRE

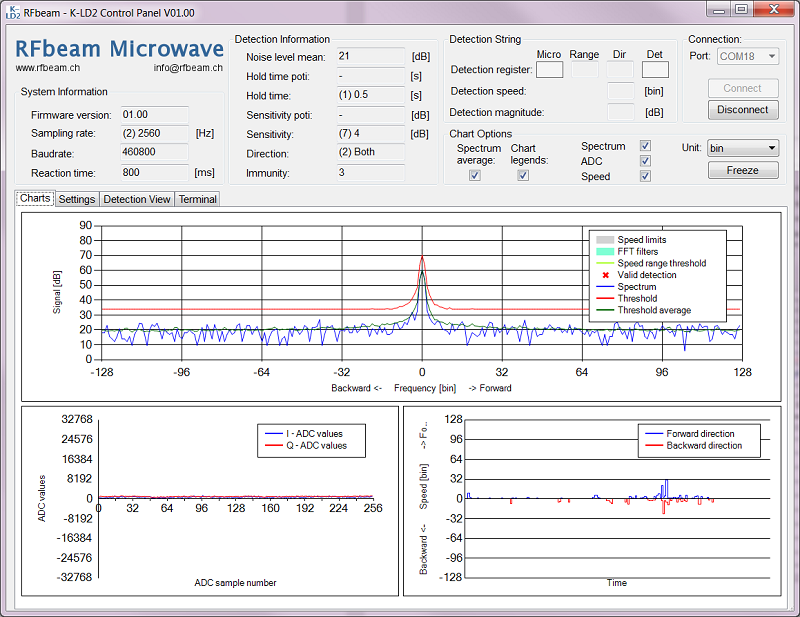

Con el potente software del panel de control incluido, el tiempo de desarrollo se reduce drásticamente. Todos los parámetros pueden ser modificados usando el Panel de Control, sin tener que mirar la lista de comandos del K-LD2 . La influencia de los parámetros modificados se puede comprobar directamente en el espectro en tiempo real. También los valores ADC y los movimientos dominantes se muestran al mismo tiempo. Otros parámetros como la sensibilidad, los filtros y los umbrales se muestran directamente en el espectro para permitir el control visual. Una función de conversión de unidades permite ver el espectro y la información de detección en bin, Hz o km/h. Simplemente guarde diferentes configuraciones de su K-LD2 y cárguelas más tarde para compararlas o para pedir sensores K-LD2 preprogramados de RFbeam.

Información adicional

Peso 0,00 kg
