Descripción
Kit Robot D2-1 seguidor de líneas con todas las piezas necesarias para construir un coche seguidor de líneas. No incluye baterías.
Características
Los robots seguidores de línea son robots muy sencillos, que cumplen una única misión: seguir una línea marcada en el suelo, normalmente de color negro sobre un fondo blanco. El funcionamiento del seguidor de línea es muy sencillo, utiliza 2 sensores ubicados en la parte inferior de la estructura, uno junto al otro, cuando uno de los dos sensores detecta el color blanco, significa que el robot está saliendo de la línea negra por ese lado. En ese momento, el robot gira hacia el lado contrario hasta que vuelve a estar sobre la línea.
En este KIT DIY (“Do it yourself”, Hazlo tú mismo) encontrarás todos los componentes necesarios para construir un robot seguidor.
Con él aprenderás conceptos básicos de electrónica, soldado de componentes y control de circuitos.
Puedes usarlo como un proyecto escolar o simplemente para mejorar tus habilidades.
Solo tienes que montarlo y trazar una ruta para que tu robot la siga.
Este producto viene desarmado, desoldado y sin baterías.
Especificaciones
Modelo: D2-1.
Tamaño PCB: 105x72x1,6mm.

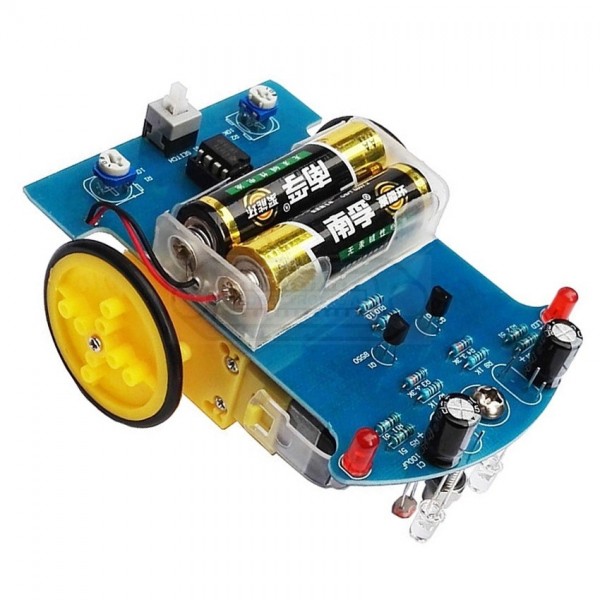

Tamaño montado: 105x85x46mm.
Voltaje de funcionamiento: 3v DC.

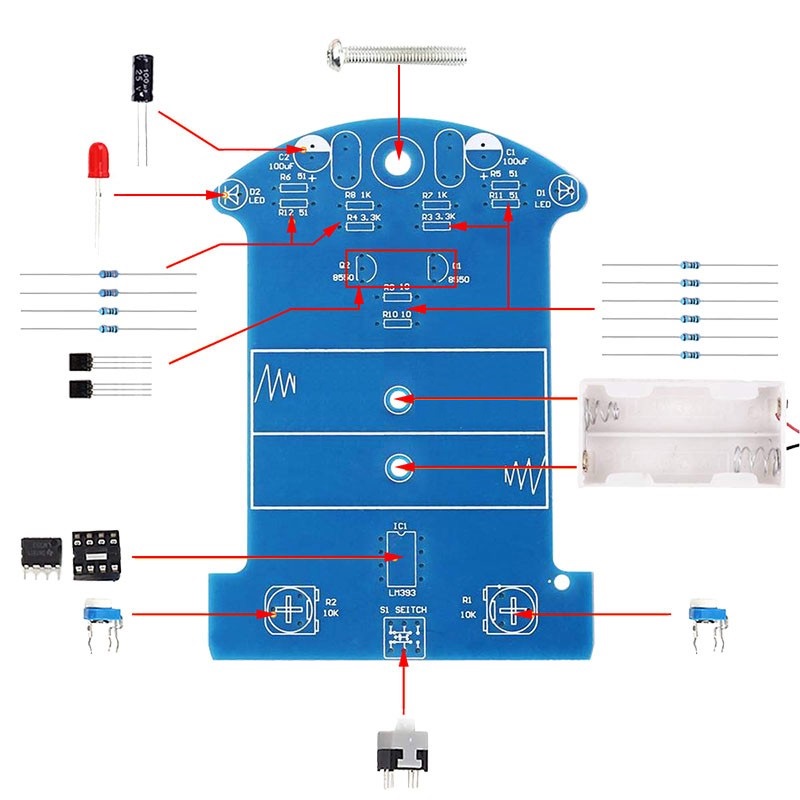

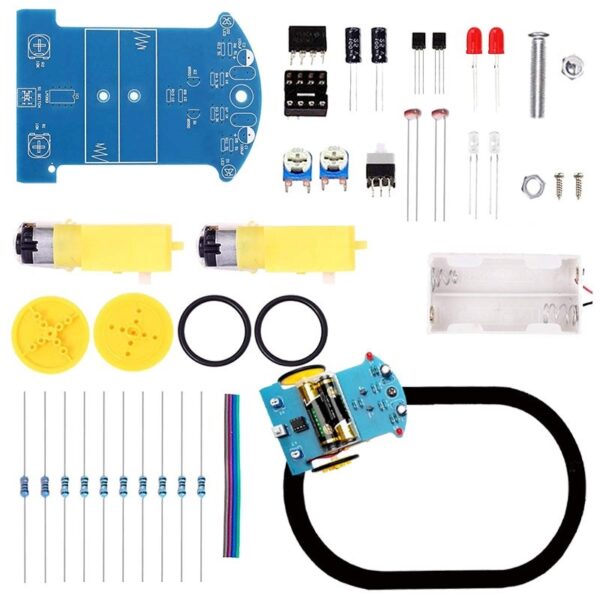

Incluye los siguientes componentes:
1x Comparador de tensión LM393 (PCB Marker IC1)
1x Zócalo IC DIP8 (PCB Marker IC1)
2x Condensador cerámico 100uF (PCB Marker C1, C2)
2x Potenciómetro 103 – 10K (PCB Marker R1, R2)
4x Resistencia 51 ohm (PCB Marker R5, R6, R11, R12)
2x Resistencia 1K (PCB Marker R7, R8)
2x Resistencia 10 ohm (PCB Marker R9, R10)
2x Resistencia 3K3 (PCB Marker R3, R4)
2x Fotorresistencia CDS5 (PCB Marker R13, R14)
2x LED Difuso Rojo 5mm (PCB Marker D1, D2)
2x LED Transparente Blanco 5mm (PCB Marker D4, D5)
2x Transistor S8550 (PCB Marker Q1, Q1)
1x Interruptor 6x6mm (PCB Marker S1)
2x Motor DC (PCB Marker M1, M2)
2x Ruedas 40mm
2x Gomas 40mm
1x Tornillo M5x20mm
1x Tuerca M5
1x Tuerca ciega M5
4x Cable
1x Portapilas 2xAA (no incluye baterías)

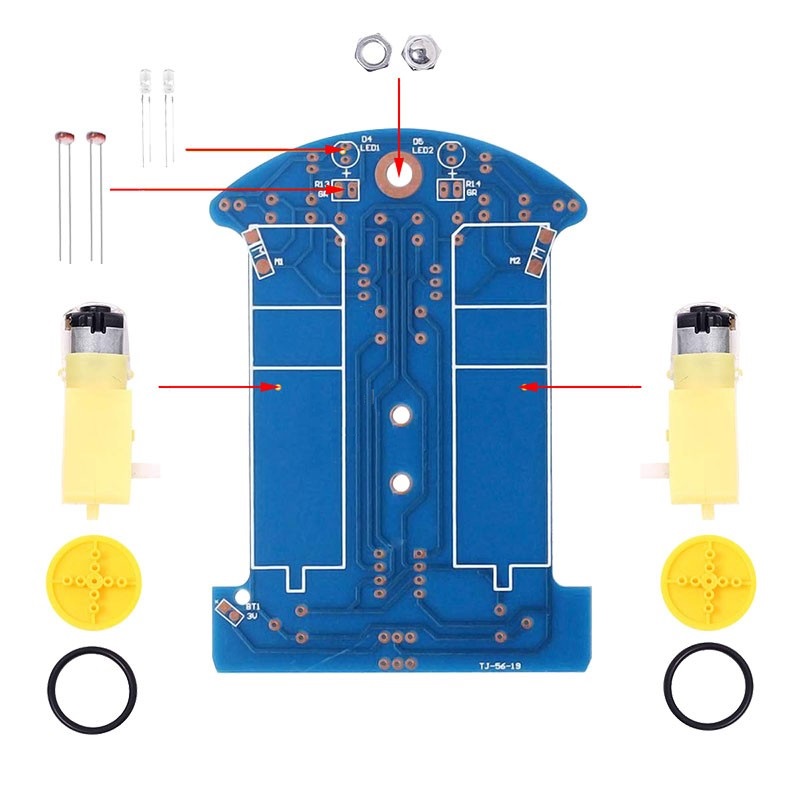

1x Placa PCB d2-1 105x72x1,6mm
