Descripción

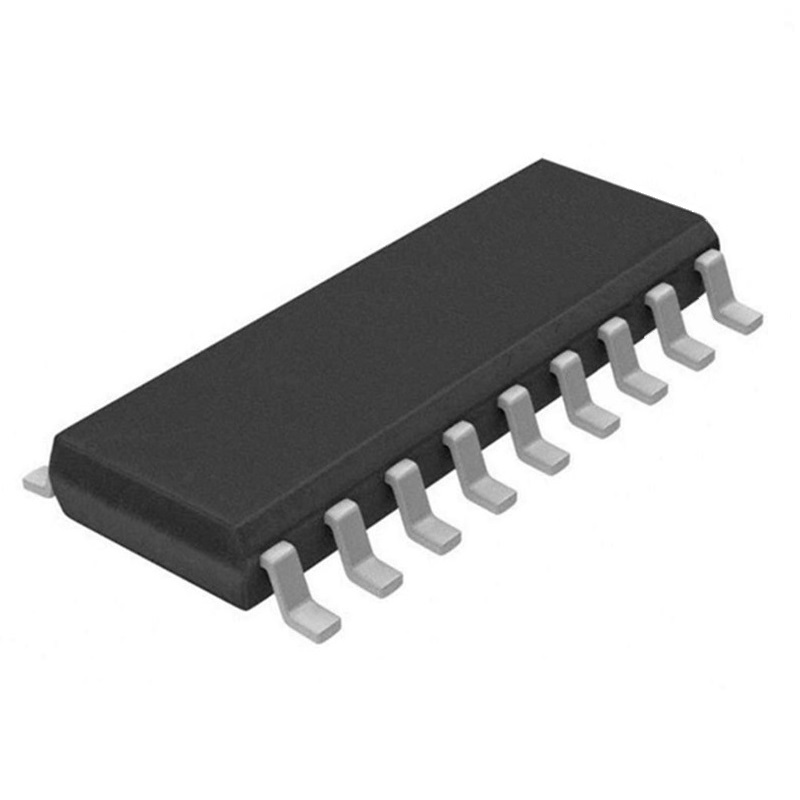

Circuito integrado Microcontrolador Flash de 8 bits 1.75KB 68 RAM 13 I/O 4MHz PIC16F84-04/SO SMD en formato SOIC-18
Características
Los microchips PIC16F84 son microcontroladores muy potentes. PIC16F84 ejecuta instrucciones de 200 nanosegundos y es increíblemente fácil de programar con instrucciones de 33 palabras. Este microcontrolador se suministra en un tamaño de encapsulado PDIP con 18 contactos. Por no mencionar, el PIC16F84 tiene como base 33 instrucciones y 2 niveles de pila. Este dispositivo es un microcontrolador brillante y se adapta a una amplia variedad de aplicaciones.
La tecnología flash de este microcontrolador hace que la personalización de programas de aplicación sea muy rápida y cómoda.
Ejecución de instrucciones de 200 Nanosegundos
33 instrucciones con pila de hardware de 2 niveles de profundidad
Ancho de instrucciones de 12 bits
Ruta de datos amplia de 8 bits
temporizador de 8 bits y temporizador watchdog
Sistema de depuración integrado en el circuito
Modos de direccionamiento directo, indirecto y relativo
Velocidad de reloj de 20MHz en dc
Memoria flash de programa
Aplicaciones
Automoción de alta velocidad
Control del motor del aparato
Transmisores y receptores de baja potencia
Especificaciones
Referencia: PIC16F84-04/SO
Serie del procesador: PIC16
Tipo de producto: 8-bit Microcontrollers – MCU
Tipo de datos Ram: RAM
Tamaño de datos ROM: 64 B
Tipo de datos Rom: EEPROM
Tipo de memoria de programa: Flash
Tamaño de memoria del programa: 1.75 kB
Tamaño de datos RAM: 68 B
Empaquetado / Estuche: SOIC-18
Frecuencia máxima de reloj: 4 MHz
Resolución de ADC: No ADC
Número de I/Os: 13 I/O
Tensión del suministro – Mín: 2 V
Tensión del suministro – Máx: 6 V
Estilo de montaje: SMD/SMT
Anchura de bus de datos: 8 bit
Temperatura operativa mínima: 0 C
Temperatura operativa máxima: + 70 C
Serie: PIC16(L)F8x
Tipo de interfaz: RS-232
Sensibles a la humedad: Yes
Número de temporizadores/contadores: 1 Timer
Altura: 2.31 mm
Longitud: 11.53 mm
Anchura: 7.49 mm
Peso unitario:: 210 mg
RoHS: Si
