Descripción

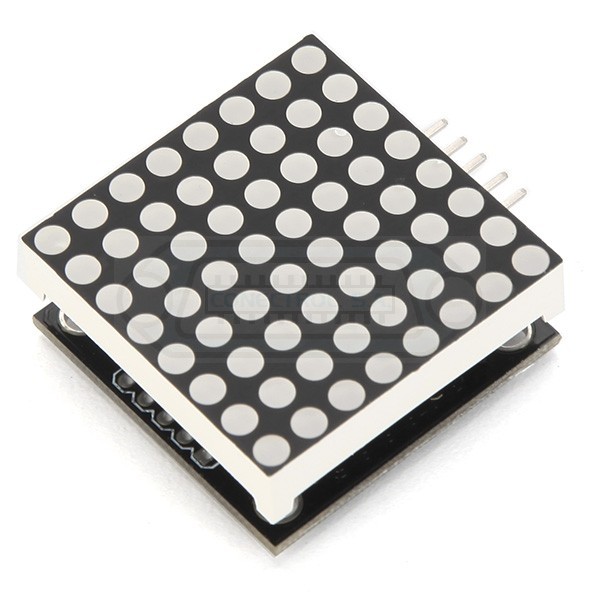

Módulo MATRIZ DE PUNTOS 8×8 MAX7219 con kit de control SMC para Arduino.
– Un solo módulo puede conducir una matriz de cátodo común 8×8
– Módulo Tensión de funcionamiento: 5V
– Dimensiones del módulo: longitud 3,2 cm x 3,2 cm de ancho y 1,3 cm de alto x
– Con agujeros de los tornillos de fijación 4, 3 mm de diámetro
– Módulo con las interfaces de entrada y salida, apoyo para varios módulos en cascada
Descripción del producto

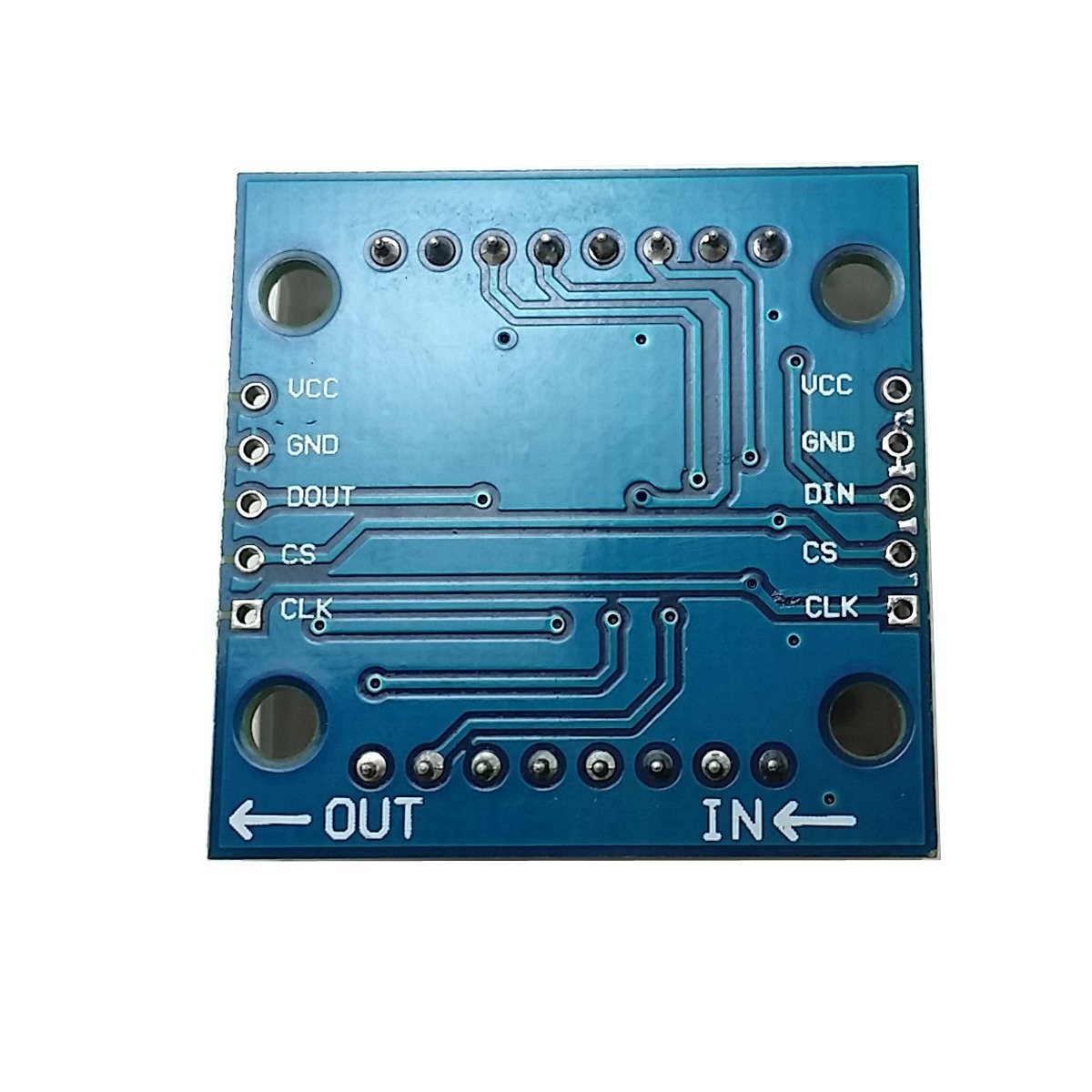

Instrucciones de cableado:
1. El lado izquierdo del módulo como un puerto de entrada, un puerto de salida a la derecha.
2. Cuando el control de un solo módulo, simplemente puerto de entrada conectado a la CPU
3. módulos en cascada, de entrada y terminación de salida múltiples CPU, la entrada del extremo de salida de los dos primeros módulos del primer módulo, los dos primeros módulos de terminación de la entrada de los tres primeros módulos, y así sucesivamente. ..
51 microcontroladores, por ejemplo:
VCC ? 5V GND GND ? DIN ? P2.2 CS ? P2.1 CLK ? P2.0
MAX7219 es un interfaz serie de entrada / salida de los controladores de pantalla de cátodo común integrados, que conecta el microprocesador digital de 7 segmentos pantalla LED con 8 dígitos, también se puede conectar una pantalla de gráfico de barras o 64 LED independiente. En lo que incluye un chip de tipo B BCD codificador, circuito de barrido multi-canal, conductor palabra segmento, sino también un 8 x 8 RAM estática para almacenar cada dato. Sólo un registro externo se utiliza para ajustar la corriente de segmento para cada LED.
