Descripción

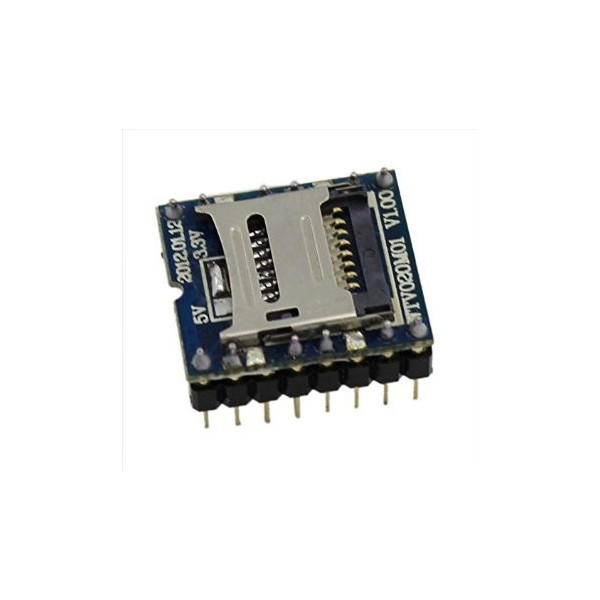

Módulo WTV020SD es un pequeño chip que permite embedir sonidos en tus proyectos de una forma muy sencilla. La placa incluye un zocalo para tarjetas SD y un zócalo para tarjetas MicroSD.
La reproducción de sonido funciona tanto con simples pulsadores conectados a la placa o con comandos série enviados por ejemplo desde un microcontrolador.
Si se utiliza con botones, no es necesario utilizar ningún otro controlador externo. Simplemente conectando 3 pulsadores, una batería de 3V y un altavoz lo tendrás todo funcionado.
En modo “serial” se puede conectar a cualquier microcontrolador con tan solo dos lineas de datos (DATA y CLOCK). Todas las operaciones como PLAY; PAUSE, STOP y VOLUME están disponibles desde el host mediante un pequeño y sencillo protocolo série.
No soporta directamente archivos WAV o MP3 sino que utiliza un extraño formato necesario para su funcionamiento (4-bit ADPCM @ 6-32kHz). Por lo tanto, es necesario convertir los archivos de sonido con un pequeño programa disponible para descargar más abajo.
Características:
Módulo especializado para reproducción de sonidos
Formato 4-bit ADPCM (.ad4) de 6Khz a 36Khz.
Dos modos de operación:
Serial Mode: Interfaz (Data y Clock) para cualquier tipo de microcontrolador
Key Mode: Funcionamiento autónomo sin necesidad de controlador externo.
Dispone de 2 salidas PWM para conectar directamente un altavoz (8 Ohm/0.5W).
Salida de linea dedicada (16-bit DAC/PWM) para usar con un amplificador externo
Zócalo para tarjetas de memoria integrado (max: 512 archivos)
Soporta tarjetas desde 64Mb hasta 2Gb (sistema de archivos FAT)
Corriente en reposo de tan ssolo 8.0uA
LIBRERIA PARA EL MODULO WTV020
