Descripción

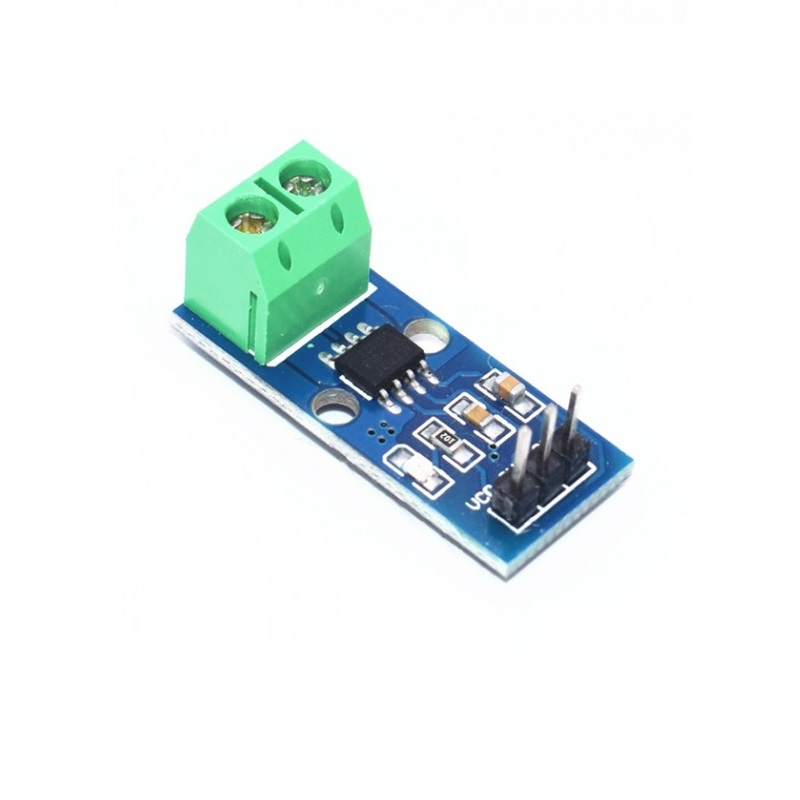

Sensor de corriente ACS517 de 5A para arduino basado en efecto Hall
Características
Este módulo basado en el circuito integrado ACS712 de Allegro MicroSystems permite medir la cantidad de corriente que fluye a través de un circuito de corriente alterna (AC) o corriente directa (DC).
El método es a través de un sensor de efecto hall que provee un voltaje de salida proporcional a la corriente que fluye en el circuito. El trayecto para la medida de corriente es por el interior del circuito integrado y se encuentra aislado del circuito de procesamiento.
Sensor lineal de efecto hall de bajo offset.
Especificaciones
Alimentacion: 4,5 a 5,5 Vdc
Rango de medida: 0 a 5 A AC/DC
Voltaje de salida: 66mV / A
Salida de voltaje sin corriente: VCC / 2
Resistencia interna: 1,2 mOHM
Protecciones: Aislamiento 2,1 Kv rms
Salida: Analogica 185mV/A
Medidas de la placa: 31mm x 13 mm
Tiempo de respuesta: 5 µs
Rango de Error: 1,5 %
