Descripción
Este sensor tiene la capacidad de medir la humedad del suelo. Aplicando una pequeña tensión entre los terminales del módulo YL-69 hace pasar una corriente que depende básicamente de la resistencia que se genera en el suelo y ésta depende mucho de la humedad. Por lo tanto al aumentar la humedad la corriente crece y al bajar la corriente disminuye.

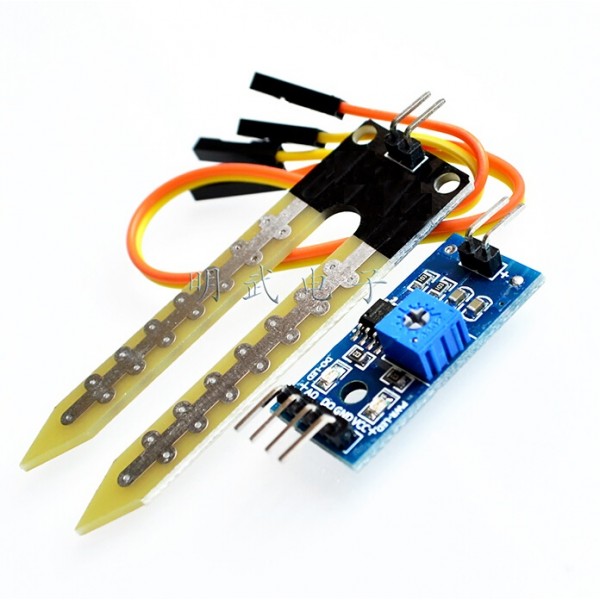

Consiste en una sonda YL-69 con dos terminales separados adecuadamente y un módulo YL-38 que contiene un circuito comparador LM393 SMD (de soldado superficial) muy estable, un led de encendido y otro de activación de salida digital. Este último presenta 2 pines de conexión hacia el módulo YL-69, 2 pines para la alimentación y 2 pines de datos. VCC, GND, D0, A0.
Especificaciones:
Voltaje de entrada: 3.3 – 5 VCD
Voltaje de salida: 0 ~ 4.2 V
Corriente: 35 mA
VCC: Tensión de alimentación
GND: Tierra
A0: Salida analógica que entrega una tensión proporcional a la humedad. Puede ser medida directamente desde un puerto analógico en un microcontrolador, con Arduino, CI, etc.
D0: Salida digital; este módulo permite ajustar cuándo el nivel lógico en esta salida pasa de bajo a alto mediante el potenciómetro.
Dimensiones YL-38: 30 x 16 mm
Dimensiones YL-69: 60 x 30 mm
