MÓDULO SENSOR FOTOELÉCTRICO INFRARROJOS

2,00  IVA incluido

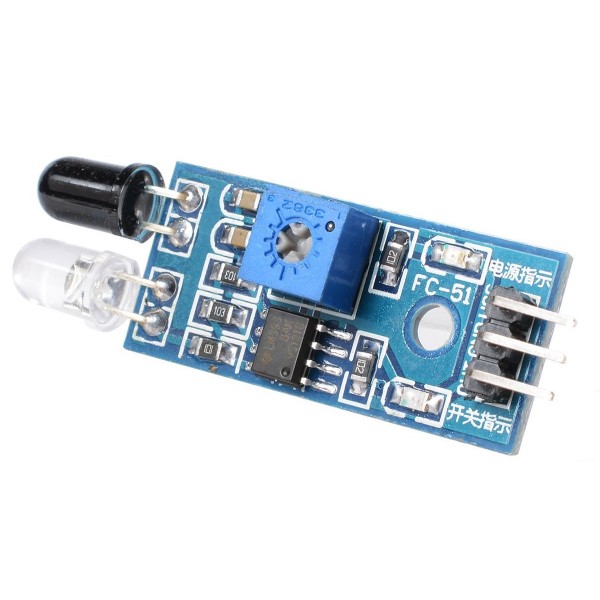

Módulo Sensor Fotoeléctrico por Infrarrojos 3.3v – 5v de tensión

Hay existencias

SKU: ARTE174 Categorías: ,
Enviar a un amigo

Descripción

Cuando el módulo detecta un obstáculo delante de la señal, las placas de circuitos niveles de luz indicadora de color verde mientras que la producción continua de baja señal OUT puerto, el módulo detecta la distancia 2 ~ 30 cm, ángulo de detección 35, la distancia puede detectar el potencial de control para ajustar, ajustar potenciómetro hacia la derecha, aumenta la distancia de detección; potenciómetro de ajuste en sentido antihorario, distancia de detección disminuye.

El sensor de detección de reflexión de infrarrojos activos, meta reflectividad y la forma de la distancia de detección de la llave. La distancia de detección mínima que en blanco y negro como máximo; área pequeña de la distancia del objeto es pequeño, una zona grande de la Grand.

El puerto de salida OUT módulo de sensor puede ser conectado directamente con el microcontrolador puerto IO también se puede conducir directamente a un relé de 5V

Conexión: VCC-VCC; GND-GND; OUT-IO

El comparador usando LM393, estabilidad en el empleo

Puede ser fuente de alimentación DC 3-5V para el módulo. Cuando la alimentación se activa, el indicador luminoso de alimentación rojo

Con agujeros de los tornillos de 3 mm para facilitar el montaje, instalación

La placa de circuito tamaño: los 3.2CM * el 1.4CM

Cada módulo en la entrega tiene tensión comparador de umbral ajustable mediante potenciómetro, circunstancias especiales, por favor, no ajuste el potenciómetro.

Interfaz:

VCC externa 3.3V-5V de tensión (5v microcontrolador y puede ser conectado directamente a 3.3v MCU);

GND GND una externa

OUT pequeña mesa interfaces de salida digital (0 y 1)

Información adicional

Peso 0,00 kg
