MÓDULO USB 2 SERIAL CONVERTER (USB MICRO)

11,00  IVA incluido

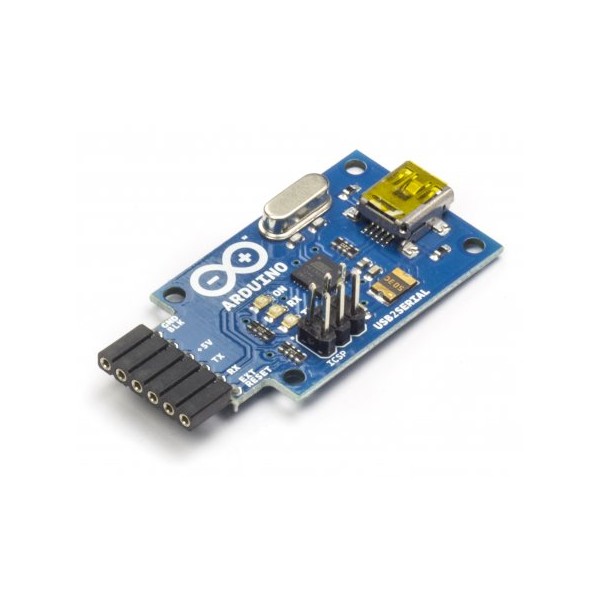

Módulo convertidor USB a Serie con conexión Micro USB

Agotado

Avísame cuando esté disponible

SKU: AR107 Categorías: ,
Enviar a un amigo

Descripción

El adaptador serie USB tiene un conector mini-USB a bordo y 5 pines incluyendo RX (para la recepción de datos desde el ordenador) y TX (para la transmisión de datos). 5V, Planta y un Reset pin también están expuestos.

Luces de estado incluyen la energía, RX y TX actividad.

El adaptador se puede conectar fácilmente a la Arduino Ethernet, Mini, Mini Pro, LilyPad, LilyPad Simple, y Fio.

Un polyfuse bordo limita la corriente de 500mA y protege el equipo host contra cortocircuitos.

El código fuente del firmware ATmega8U2 está disponible. El ATmega8U2 se carga con un cargador de arranque DFU, que se puede activar mediante la conexión del puente de soldadura en la parte posterior de la junta y luego reiniciar el 8U2. A continuación, puede utilizar el software de Atmel FLIP (Windows) o el programador DFU (Mac OS X y Linux) para cargar un nuevo firmware. O puede utilizar el encabezado de ISP con un programador externo (sobrescribir el gestor de arranque DFU). Ver este tutorial aportado por los usuarios para obtener más información.
Automático (Software) Restablecer

El conector de serie USB está diseñado de una manera que le permite restablecer una junta unida por el software que se ejecuta en una línea de reset externo computer.The conectada refleja la línea DTR del dispositivo serie virtual en el ordenador. Se suele estar conectado a la línea de reset de la placa conectada (por ejemplo, una placa Arduino Ethernet) a través de un condensador de 100 nF, permitiendo que la junta para restablecer en subida.

Esta configuración tiene otras implicaciones. Cuando el tablero está conectado ya sea a un ordenador con Mac OS X o Linux, se restablece cada vez que se realiza una conexión a la misma desde el software (a través de USB). Mientras que está programado para ignorar los datos con formato incorrecto (es decir nada, además de una carga del nuevo código), se interceptará los primeros bytes de datos enviados a la junta después de abrir una conexión. Si un funcionamiento boceto en el tablero recibe la configuración de una sola vez o de otro tipo de datos cuando se inicia por primera vez, asegúrese de que el software con el que se comunica espera un segundo después de abrir la conexión y antes de enviar estos datos.

Las patillas de salida del conector son compatibles con una cabecera estándar FTDI (así como los adaptadores USB-Serial Adafruit y Sparkfun).

Información adicional

Peso 0,00 kg
