Descripción
CARACTERÍSTICAS:

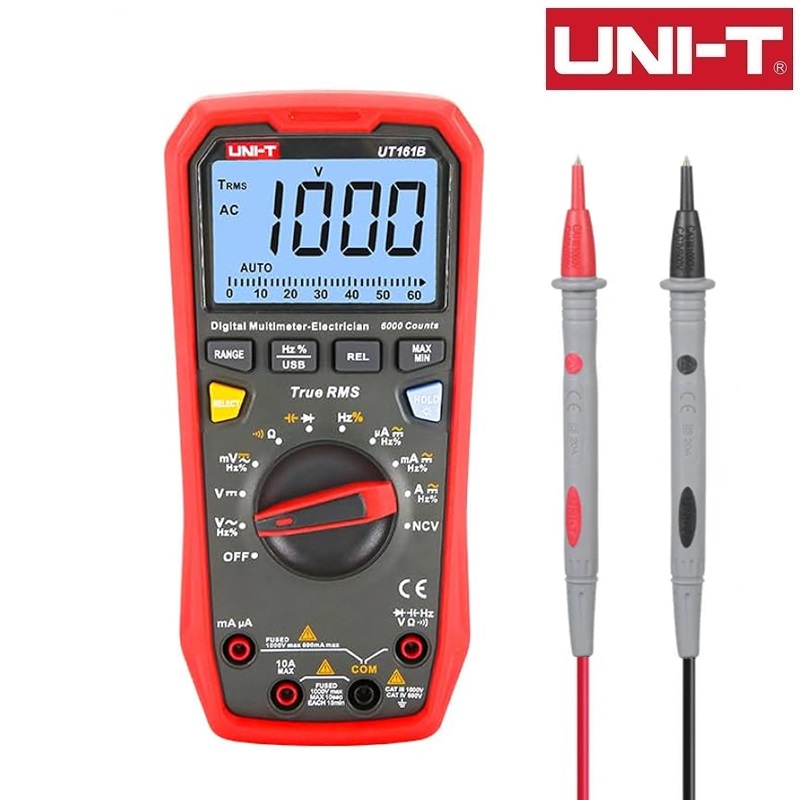

UNI-T UT161B Multímetro digital de verdadero valor eficaz True RMS AC/DC CAT III 1000V autorango/manual, comunicación USB, carcasa en color rojo/gris
La serie de multímetros UT161 es una gama de multímetros altamente fiables, seguros, duraderos y precisos, con certificación CE y aptos para el mercado europeo. Las pantallas de estos multímetros son LCD retroiluminadas (datos oscuros sobre fondo claro) con un número de posiciones de ±6000 (para los modelos UT161B y UT161D) y ±22000 (para el modelo UT161E). Las pantallas tienen una frecuencia de actualización de 2 a 3 veces por segundo y también incluyen una columna analógica de 31 segmentos (UT161B y UT161D) o 41 segmentos (UT161E). Los multímetros miden tensiones de CA y CC de hasta 1000 V y están equipados con una alarma sonora y óptica cuando se alcanzan los valores máximos de tensión/corriente o temperatura. Permite la detección sin contacto de cables con tensión de CA. El paquete incluye un cable USB con un convertidor optoeléctrico para la transferencia de datos a un PC. La fuente de alimentación son cuatro pilas AAA tipo lápiz (R03) y el dispositivo se apaga automáticamente tras 15 minutos de inactividad (la función puede desactivarse temporalmente). Las entradas de corriente están protegidas por fusibles tubulares, que pueden comprobarse sin necesidad de abrir el dispositivo.
Multímetro digital UT161B de verdadero valor eficaz (RMS) de 1000 V.
Cumple plenamente con la norma IEC/EN61010-1 y cuenta con doble aislamiento
Categoría CAT III 1000 V – Instalación eléctrica en interiores, incluida la distribución trifásica.
Categoría CAT IV 600 V – Instalación eléctrica en exteriores. Instalación (elementos de fijación, inicio de la instalación interna)
Pantalla LCD tipo HTN con una visualización máxima de ± 6000
frecuencia de actualización para la mayoría de las mediciones 3x por segundo
rangos de ajuste automático o manual
indicación automática de polaridad
rangos de medición de voltaje CA (corriente alterna): 60 mV / 1000 V
rangos de medición de corriente CA: 600 μA / 10 A
rangos de medición de voltaje CC (corriente continua): 60 mV / 1000 V
rangos de medición de corriente CC (CC): 600 μA / 10 A
rangos de medición de resistencia de resistencia: 600 Ω / 60 MΩ
rangos de medición de capacidad de condensador: 60 nF / 66 mF
rango de frecuencia de medición: 10 Hz / 10,00 MHz
ciclo de trabajo del rango de medición: 0,1% a 99,9%
medición de transiciones de silicio de diodos
medición de continuidad de línea
detección de voltaje sin contacto NCV alta precisión
TRMS, medida de valores efectivos de tensión, tensiones y corrientes
modo de medida relativa
modo MAX/MIN
aviso de excedencia: OL
cable USB para transferencia de valores medidos a un PC
protección de entradas contra sobrecarga de tensión superior a 1000 V
protección de entrada de corriente μA y mA con fusible rápido FF600 mA H 1000 V, ø6 x 32 mm CE
protección de la entrada de corriente 10A mediante fusible rápido FF11A / 1000V ø10 x 38mm CE
impedancia de entrada en el rango de mV aprox. 1GΩ, en otros rangos de tensión 10MΩ,
prueba de diodos y transiciones de semiconductores con tensión de 0 a 3V, corriente de prueba 1,2mA
alimentación de 4 pilas AAA R03 de 1,5 V
indicación de batería baja
apagado automático después de 15 minutos (suspensión por inactividad)
Adaptador Bluetooth opcional para transferencia de datos a PC
también es posible la medición en elmag. campo con intensidad 1 V/m con error adicional 5%
ESPECIFICACIONES:
(la precisión se define a una temperatura de 23 °C ± 5 °C y una humedad relativa menor o igual al 75%)
Medición de tensión CC (la impedancia de entrada es de aprox. 1 GΩ para el rango de mV, aprox. 10 MΩ para otros rangos):
(rango/resolución/precisión)
60,00 mV/0,01 mV/± (0,8 % + 5)
600,0 mV/0,1 mV/± (0,8 % + 3)
6000 V/0,001 V/± (0,5 % + 3)
60,00 V/0,01 V/± (0,5 % + 3)
600,0 V/0,1 V/± (0,5 % + 3)
1000 V/1 V/ ± (1,0 % + 3)
Medición de voltaje de CA (impedancia de entrada aprox. 10 MΩ):
(rango / resolución / precisión en el rango de 40 Hz a 500 Hz)
60,00 mV / 0,01 mV / ± (1,2 % + 5)
600,0 mV / 0,1 mV / ± (1,2 % + 5)
6000 V / 0,001 V / ± (1,0 % + 3)
60,00 V / 0,01 V / ± (1,0 % + 3)
600,0 V / 0,1 V / ± (1,0 % + 3)
1000 V / 1 V / ± (1,2 % + 5)
Muestra el valor RMS real.
Medición de corriente CC:
(rango/resolución/precisión)
600,0 μA/0,1 μA/± (1,0 % + 2)
6000 μA/1 μA/± (1,0 % + 2)
60,00 mA/10 μA/± (1,0 % + 3)
600,0 mA/0,1 mA/± (1,0 % + 3)
6000 A/1 mA/± (1,2 % + 5)
10 000 A/10 mA/± (1,2 % + 5)
Medición de corriente CA:
(rango/resolución/precisión en el rango de 40 Hz a 500 Hz)
600,0 μA/0,1 μA/± (1,2 % + 5)
6000 μA / 1 μA / ± (1,2 % + 5)
60,00 mA / 10 μA / ± (1,5 % + 5)
600,0 mA / 0,1 mA / ± (1,5 % + 5)
6.000 A / 1 mA / ± (2,0 % + 5)
10 A / 10 mA / ± (2,0 % + 5)
Muestra el valor RMS real
Medición de resistencia:
(rango / resolución / precisión)
600,0 Ω / 0,1 Ω / ± (1,2 % + 2)
6.000 kΩ / 1 Ω / ± (1,0 % + 2)
60,00 kΩ / 10 Ω / ± (1,0 % + 2)
600,0 kΩ / 100 Ω / ± (1,0 % + 2)
6.000 MΩ / 1 kΩ / ± (1,2 % + 2)
60,00 MΩ / 10 kΩ / ± (2,0 % + 5)
Medición de capacidad de condensador:
(rango / resolución / precisión)
60,00 nF / 10 pF / ± (3,0 % + 5)
600,0 nF / 100 pF / ± (3,0 % + 5)
6000 μF / 1 nF / ± (3,0 % + 5)
60,00 μF / 10 nF / ± (3,0 % + 5)
600,0 μF / 100 nF / ± (3,0 % + 5)
6000 mF / 1 μF / ± (10 % + 5)
60,00 mF / 10 μF / ± (10 % + 5)
Medición de frecuencia:
(rango / resolución / precisión)
10 Hz a 10 MHz / 0,01 Hz a 0,01 MHz / ± 0,1 % + 4
Medición del ciclo de trabajo:
0,1 % a 99,9 % / 0,1 % / ± (2,0 % + 5)
Medición de diodos y uniones semiconductoras:
el valor medido es de 0,12 a 2 V y el LED verde está encendido: el diodo está bien,
el valor medido es inferior a 0,12 V y el LED rojo está encendido: el diodo puede estar dañado
la caída de tensión normal a través de la unión de silicio es de 0,500 a 0,800 mV
resolución de tensión durante esta medición: 0,001 V
Medición de continuidad del circuito:
cuando la resistencia de línea es ≥70 Ω, se indica un circuito abierto, el zumbador no suena y la luz indicadora roja está encendida
cuando la resistencia de línea es ≤50 Ω, se indica un circuito ininterrumpido, el El zumbador suena continuamente y la luz indicadora verde está encendida.
Protección contra sobrecarga: 1000 V.
Resolución de resistencia para esta medición: 0,1 Ω.
Temperatura de funcionamiento: 0 ° C – 40 ° C (32 ° F – 104 ° F).
Humedad relativa: ≤75 % a 0 ° C – 30 ° C; ≤ 50 % a 30 ° C – 40 ° C.
Temperatura de almacenamiento: -10 ° C – 50 ° C (14 ° F – 122 ° F).
Altitud de funcionamiento: ≤2000 m.
compatibilidad electromagnética: cumple con las normas EN61326-1: 2006 y EN61326-2-2: 2006
dimensiones: 186 mm × 89 mm × 49 mm
peso: 400 g
el dispositivo cumple con las normas:
cETLus, CAT III 1000V, CAT IV 600V, doble aislamiento, protección contra sobrecarga con voltaje superior a 1000V
EN 61326-1: 2013; EN 61326-2-2: 2013
EN 61010-1: 2010; EN 61010-2-030: 2010; EN 61010-2-033: 2012
Cumple con los estándares UL STD: 61010-1, 61010-2-030
Certificado según CSA STD. C22.2 No. 61010-1, 61010-2-030, 61010-2-033
Marca: Uni-T
Modelo: UT161B
Garantía: 3 años

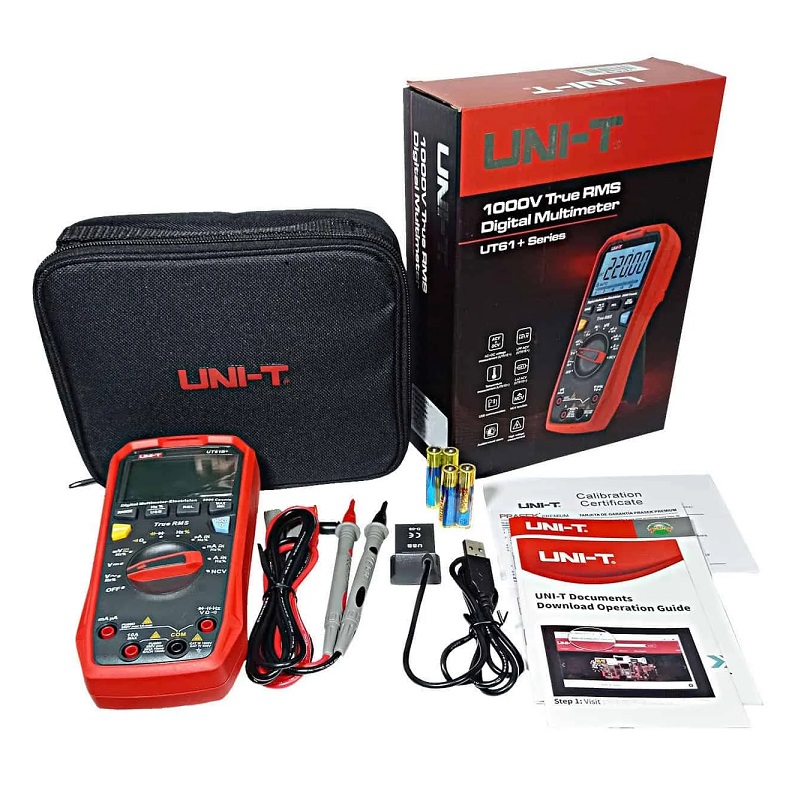

EL PAQUETE CONTIENE:
Multímetro UT161B con estuche de almacenamiento
Cables de medición chapados en oro CAT III 1000 V / CAT IV 600 V
Cable USB para transferencia de datos a PC
Fusible F1: 6 x 32 mm FF 600 mA H 1000 V (ø6 x 32 mm) CE – en el dispositivo
Fusible F2: 6 x 25 mm FF 11 A H 1000 V (ø10 x 38 mm) CE – en el dispositivo
4 pilas AAA, R03 1,5 V
Manual en checo, eslovaco e inglés
* Las fotos del producto no son contractuales y están sujetas a cambios sin previo aviso.
