OSCILOSCOPIO Y GENERADOR DE FUNCIONES PC

149,00  IVA incluido

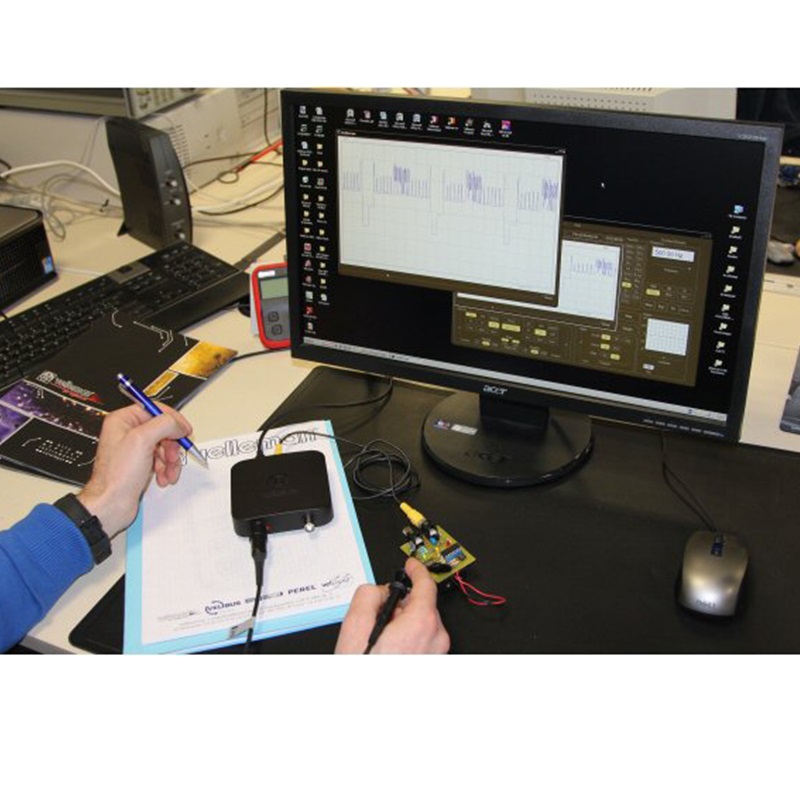

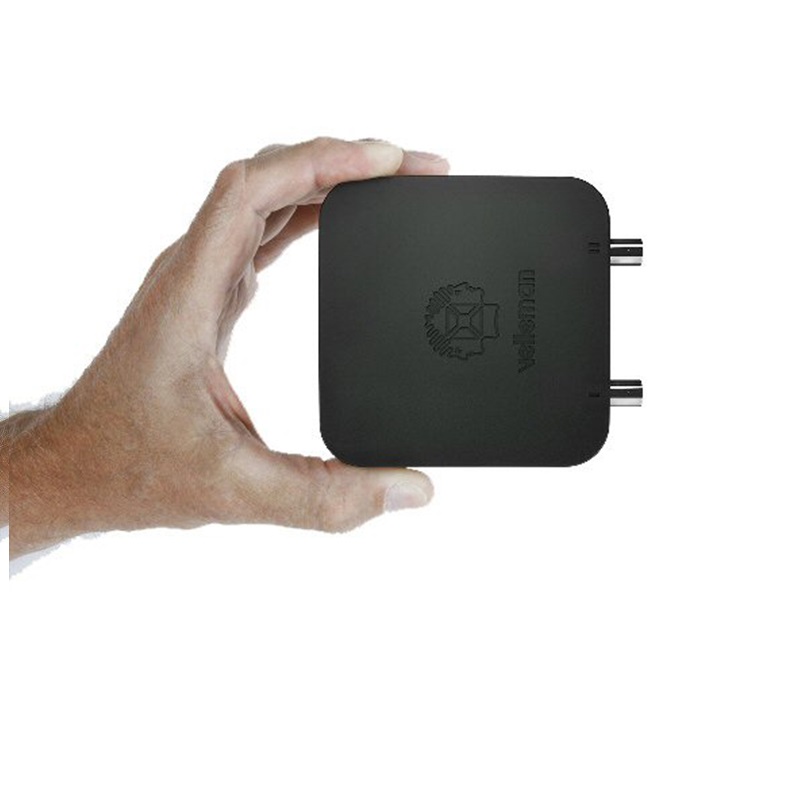

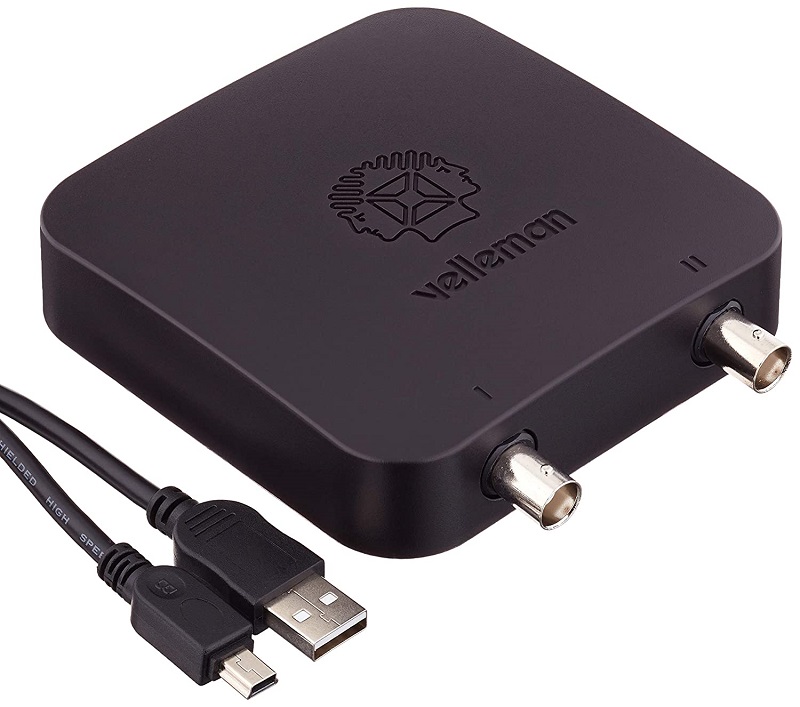

Osciloscopio y generador de funciones para PC Velleman PCSU200 con cable de conexión USB

Hay existencias

SKU: PCSU200 Categorías: ,
Enviar a un amigo

Descripción

Osciloscopio y generador de funciones para PC Velleman PCSU200 con cable de conexión USB

Características
generador de funciones:
estabilidad a base de cristal de cuarzo
formas de onda estándar: senoidal, triangular y cuadrada
biblioteca con formas de ondas: sine(x)/x, sweep, …
osciloscopio:
función de ajuste automático y opción X10
función de predisparo (pre-trigger)
lectura: True RMS, dBV, dBm, p to p, Duty cycle, Frequency…
modos de persistencia: gradiente de colores, variable o persistencia infinita
grabador de señales transitorias:
almacenamiento automático de datos
almacenamiento automático durante más de un año
grabación y reproducción de pantallas
Bode plotter:
sincronización automática entre el osciloscopio y el generador
función de escala logarítmica
escala volt o dB
trazado en fase
analizador de espectro:
escala de tiempo lineal o logarítmica
principio de funcionamiento: FFT (Fast Fourier Transform)
canal de entrada FFT: CH1 o CH2
función zoom

Especificaciones
general:
puntos de referencia (marcadores) para amplitud/tensión y frecuencia/tiempo
conexión en la entrada DC, AC y GND
alimentación por puerto USB (500mA)
dimensiones 100 x 100 x 35mm

generador de funciones:
amplitud de 200mVpp a 8Vpp @ 1KHz// 0 ohm
resolución vertical 8 bits
tiempo de subida y caída de la onda cuadrada 0.3µs
frecuencia de muestreo 25MHz
distorsión típico de onda senoidal (THD) < 1%
impedancia de salida 50 ohm
rango de frecuencia de 0.5Hz a 500KHz (onda senoidal 1MHz)

osciloscopio:
ancho de banda DC dos canales a 12 MHz ±3dB
impedancia de entrada 1 Mohm / 30pF
tensión de entrada máx. 30V (AC + DC)
base de tiempo de 0.1µs a 500ms / división
rango de entrada 10mV a 3V/división
sensibilidad en la entrada resolución de la pantalla de 0.3mV
duración de la grabación 4K muestreos / canal
frecuencia de muestreo para señales repetitivas 250Hz a 25MHz

grabador de señales transitorias:
escala de tiempo de 20ms/div a 2000s/div
tiempo de grabación máx. 9.4h / pantalla
número máx. de muestreos 100/s
número mín. de muestreos 1 muestreo/20s

Bode plotter:
rango de tensión 10mV, 30mV, 0.1V, 0.3V, 1V, 3V
rango de frecuencia 1KHz , 10KHz, 100KHz, 500KHz
frecuencia de arranque 1Hz,10Hz, 100Hz, 1KHz, 10KHz, 100KHz

analizador de espectro:
rango de frecuencia 0 .. 120Hz a 12MHz
resolución FFT 2048 líneas

exigencias mínimas del sistema:
PC compatible IBM
Windows™ XP, Vista, 7 *
tarjeta de vídeo SVGA (mín.1024 x 768)
ratón
puerto USB libre 1.1 ó 2.0

El paquete incluye
manual del usuario
USB PC Scope + Generador
cable USB
