Descripción

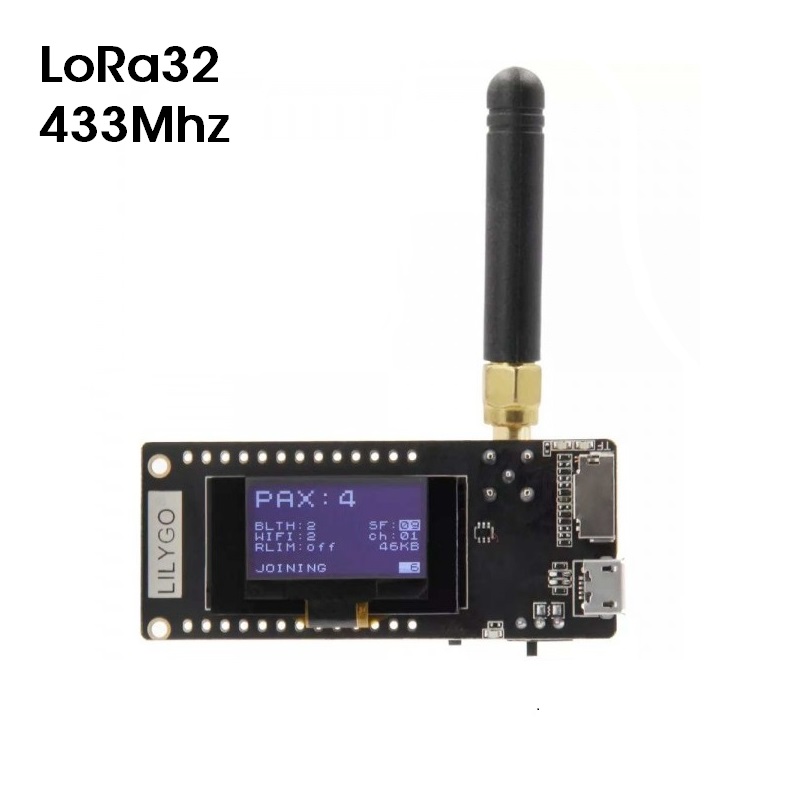

Placa de desarrollo ESP32 con módulo LILYGO LoRa32 433 Mhz V1.6.1 con display OLED 0.96″ de 128×64 píxeles (SSD1306 dirección I2C 0x3C), incorpora comunicación Bluetooth y WiFi
Características

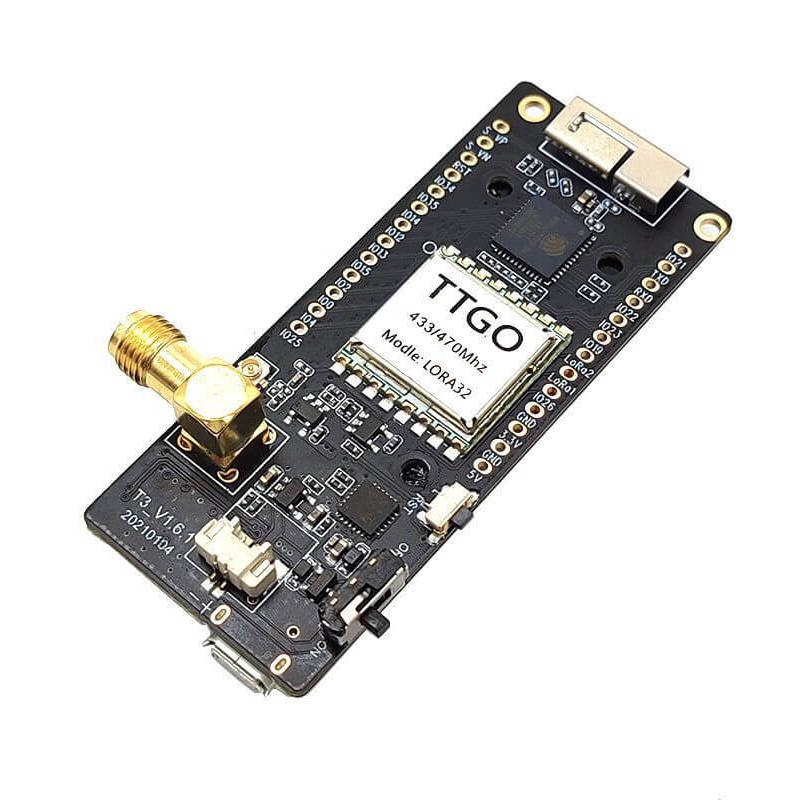

El TTGO LoRa32 de LilyGO es un microcontrolador basado en un ESP32 con chip LoRa integrado y pantalla OLED. El conversor USB a serial facilita su programación, incluso como Arduino.
Es una tarjeta de desarrollo basada en ESP32 que incorpora un modulo LoRa32 433 / 470 Mhz que permite transmitir de forma bidireccional datos a grandes distancias de igual incorpora un Display OLED de 128×64 píxeles (SSD1306 dirección I2C 0x3C) y cuanta con interfaz para carga de baterías litio.
Dispone de un conector microUSB para alimentación y programación directamente desde el IDE de Arduino o con Micropython (cable micro USB no incluido).
Esta tarjeta sirve para desarrollar sistemas enfocados al internet de las cosas “IOT” y para la transición de datos mediante Lora y así poder controlar sensores y actuadores, de igual manera esta diseñada para poder desplegar información al usuario mediante la Pantalla OLED que integra y así evitar el cableado que típicamente se realiza cuando se quiere integrar una display a sus proyectos.
Especificaciones
Modelo: TTGO LoRa32 433 Mhz V1.6.1
Voltaje de alimentación MicroUsb: 5V/1A
Interruptor de encendido
Conector IPX / IPEX para antena SMA
Conector con rosca para antena SMA
Chip USB a Serial: CH9102F
Rango de temperatura: -40 ℃ ~ + 85 ℃
Dimensiones: 64.47 x 27mm x 8.54mm
Interfaz de carga y descarga de batería de litio
Conector de batería: JST 1.25mm 2 pines
Corriente máxima de carga: 500 mA
Pantalla
Display OLED
Tamaño: 0.96 pulgadas
Resolución:128×64 píxeles
Controlador: SSD1306 dirección I2C 0x3C
Lora32
Frecuencia de funcionamiento: 433Mhz
Potencia de transmisión: + 20dBm
Sensibilidad de recepción:
-139dBm @ LoRa y 62.5Khz y SF = 12 y 146bps
-136dBm @ LoRa y 125Khz y SF = 12 y 293bps
-118dBm @ LoRa y 125Khz y SF = 6 y 9380bps
-123dBm@FSK&5Khz&1.2Kbps
Error de frecuencia: +/- 15 KHz
Espacio FIFO: 64 bytes
Velocidad de datos:
1.2K~300Kbps@FSK
0.018K~37.5Kbps@LoRa
Modo de modulación: FSK, GFSK, MSK, GMSK, LoRa TM, OOK
Forma de interfaz: SPI
Corriente de sueño:
0.2uA@SLEEP
1.5uA@IDLE
Función RSSI digital
Corrección automática de frecuencia
Control de ganancia automática
Manejador de paquetes de datos altamente configurable

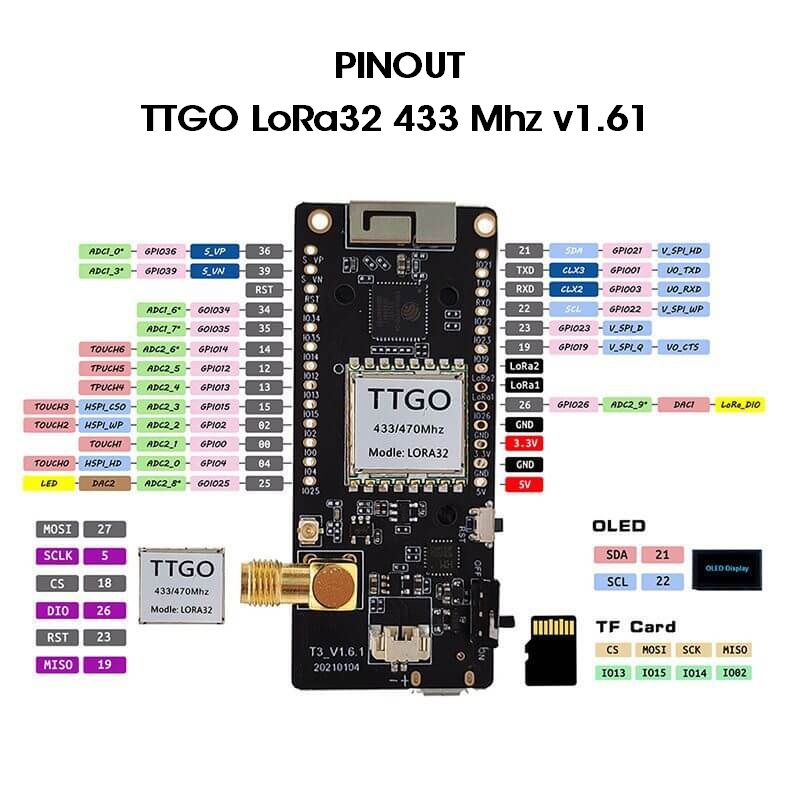

Pines: 26(DI0 / IO0), 23(IRQ / RESET), 18(NSS / SE), 5(SCK), 27(MOSI / SDI), 19(MISO / SDO)
ESP32
ESPchip: ESP32 PICO-D4
Flash: 4MB
Wifi:
Protocolo: 802.11 b / g / n (802.11n, velocidad de hasta 150 Mbps) Polimerización A-MPDU y A-MSDU, admite intervalo de protección de 0,4 μS
Rango de frecuencia: 2,4 GHz ~ 2,5 GHz
Bluetooth:
Protocolo: Cumple con el estándar bluetooth v4.2 BR / EDR y BLE
Frecuencia de radio: Con receptor NZIF de sensibilidad de -97dBm, emisor AFH de clase 1, clase 2 y clase 3
Frecuencia de audio: Frecuencia de audio CVSD y SBC

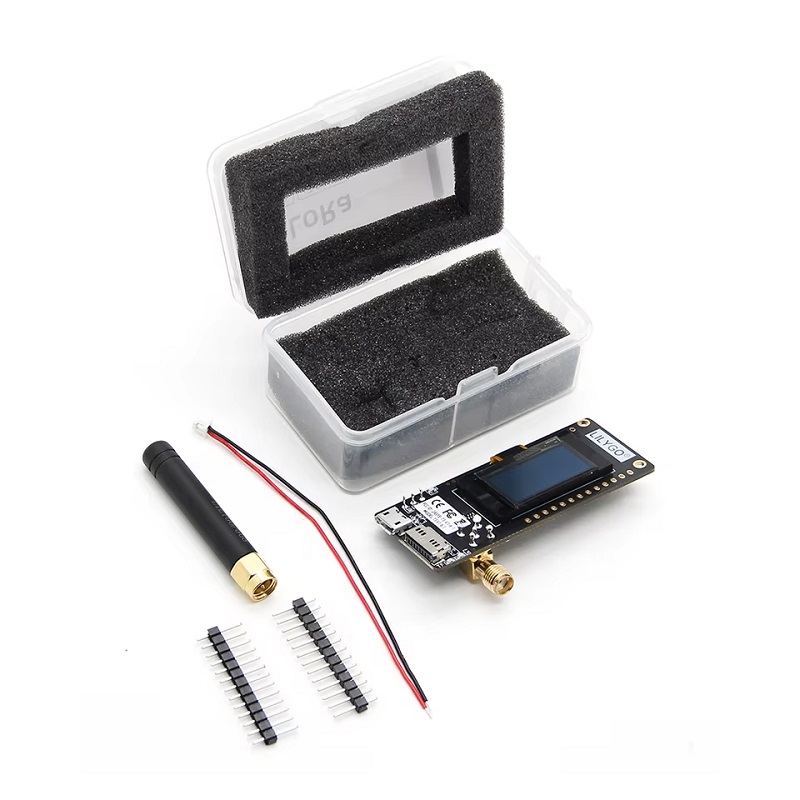

El paquete incluye
1 x Módulo Lora32
1 x Cable para batería
2 x Tiras Header macho
1 x Antena
