Descripción

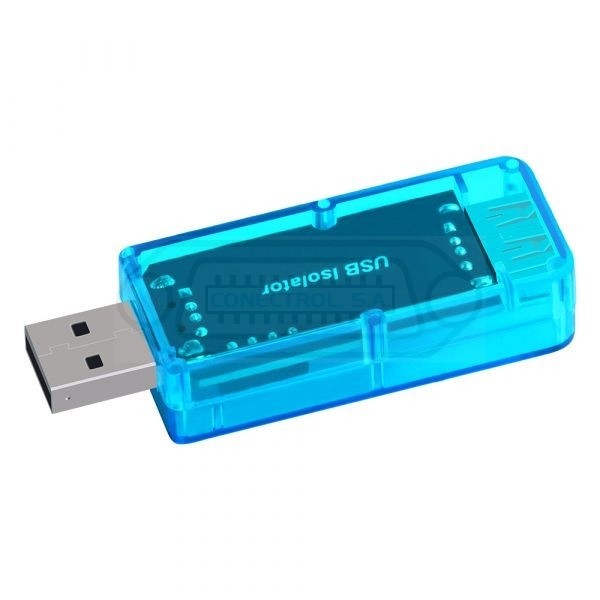

Protector USB de puertos contra sobretensiónes accidentales y cortocircuitos
Características
En la actualidad, el USB Killer (USB Killer) hecho para algunas personas malas conduce a quemar el puerto USB del dispositivo de la computadora o el dispositivo host, e incluso a quemar la placa base. Algunos entusiastas de la electrónica utilizan el dispositivo electrónico simple, pero pueden dañarlo accidentalmente por alguna operación incorrecta.
Cuando crea una nueva placa de circuito, pero puede haber un cortocircuito o la corriente es demasiado grande, se conecta a la computadora para realizar pruebas, lo que hace que el puerto USB se queme o la placa base se dañe.
Hemos creado un dispositivo de hardware que puede evitar el USB Killer. Conocido como aislamiento USB. Su característica más importante es prevenir ataques de sobretensión accidentales y prevenir cortocircuitos cuando se usa USB correctamente. ¡Es la protección de su computadora, microcontrolador, Raspberry Pi y otros dispositivos electrónicos! ¡Proteja su computadora o el puerto USB de su placa de desarrollo sin afectar el uso de su dispositivo USB! Cuando se produce un cortocircuito, se encenderá una luz roja en el dispositivo de aislamiento USB, lo que le recordará que el dispositivo de acceso está en cortocircuito y no causará daños a su computadora.
El aislador USB se basa en el componente ADuM3160. El ADuM31601 es un aislador de puerto USB basado en tecnología iCoupler® de Analog Devices, Inc. Combinando tecnología CMOS de alta velocidad y transformador de núcleo de aire monolítico, este componente de aislamiento proporciona características de rendimiento sobresalientes y se integra fácilmente con dispositivos periféricos de baja velocidad y compatibles con USB.
Muchos microcontroladores implementan USB para que presente solo las líneas D + y D – a pines externos. Esto es deseable en muchos casos porque minimiza los componentes externos y simplifica el diseño; sin embargo, esto presenta desafíos particulares cuando se requiere aislamiento.
Debido a que las líneas USB deben cambiar entre la activación activa de D + / D- y permitir que las resistencias externas establezcan el estado del bus, el ADuM3160 proporciona mecanismos para detectar la dirección del flujo de datos y controlar el estado de las memorias intermedias de salida.
La dirección de los datos se determina paquete por paquete.
El ADuM3160 utiliza la tecnología iCoupler basada en detección de bordes junto con la lógica interna para implementar un aislador de puerto transparente, fácil de configurar y orientado hacia arriba.
El aislamiento del puerto ascendente ofrece varias ventajas en simplicidad, administración de energía y operación robusta. El aislador tiene un retraso de propagación comparable al de un concentrador y cable estándar.
Funciona con el voltaje del bus en cualquier lado, desde 4.5 V a 5.5 V, lo que permite la conexión directa a VBUSx regulando internamente el voltaje al nivel de señalización.
El ADuM3160 proporciona un control aislado de la resistencia pull-up para permitir que el periférico controle la sincronización de la conexión. El dispositivo consume una corriente inactiva lo suficientemente baja que no se requiere un estado de suspensión.
Especificaciones
Compatible con USB 2.0
Velocidad de datos baja y completa: 1.5 Mbps y 12 Mbps
Comunicación bidireccional
Operación de 4.5 V a 5.5 V VBUS
Corriente de suministro ascendente máxima de 7 mA a 1,5 Mbps
Corriente de suministro ascendente máxima de 8 mA a 12 Mbps
2.3 mA corriente máxima inactiva aguas arriba
Protección contra cortocircuitos aguas arriba
Rendimiento de ESD de contacto de clase 3A según ANSI / ESD STM5.1-2007
Alta inmunidad transitoria en modo común:> 25 kV / µs
RoHS
Calificado para aplicaciones automotrices
Aprobaciones de seguridad y regulatorias
Reconocimiento UL: 2500 V rms durante 1 minuto por UL 1577
Aviso de aceptación de componentes CSA # 5A
IEC 60950-1: 600 V rms (básico)
Certificado de conformidad VDE
DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
VIORM = pico de 560 V
El paquete incluye
1x aislador USB
Dispositivos probados oficiales
Códec de audio USB genérico
Ratón USB (IBM)
CP2102 Convertidor USB a TTL
Disco flash USB1.0 Sandisk
Dongle wifi USB (EDUP)
Descargador de programas USB J-Link
Descargador de programas USB ST-Link
Convertidor USB a TTL CH340G
*Las fotos del producto no son contractuales y están sujetas a cambios sin previo aviso.
