Descripción

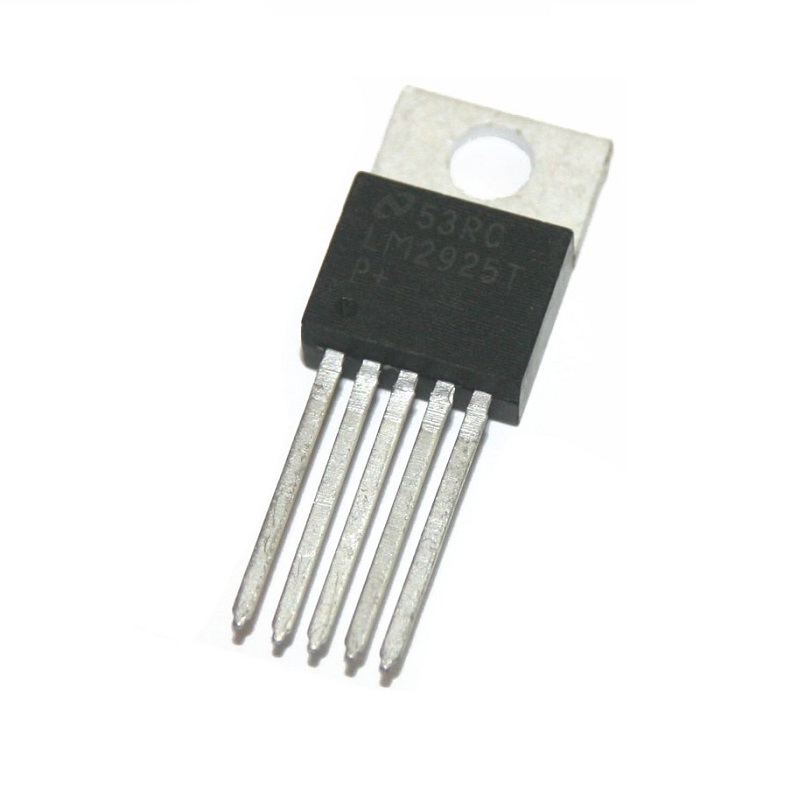

Regulador de voltaje caida baja con reinicio retardado LDO LM2925T encapsulado TO-220-5
Características
El LM2925 cuenta con un regulador de baja caída y alta corriente. También se incluye en el chip una función de reinicio con un tiempo de retardo establecido externamente. Tras el encendido, o después de la detección de cualquier error en la salida regulada, el pin de reinicio permanece en el estado activo bajo durante la demora.
Los tipos de errores detectados incluyen cualquiera que provoque que la salida no esté regulada: voltaje de entrada bajo, apagado térmico, cortocircuito, transitorios de entrada, etc. No se necesita una resistencia pull-up externa. La corriente que carga el condensador de retardo es muy baja, lo que permite largos tiempos de retardo.
Retardo para reinicio establecido externamente
Salida de 5 V/750 mA
Voltaje de caída muy bajo de 0,6 V a 0,5 A
Protección de batería inversa
Protección de volcado de carga de 60 V
Protección contra transitorios inversos de −50 V
Protección de sobrecarga térmica interna
Protección contra cortocircuitos
Disponible en plástico TO-220
Tiempos de retardo prolongados disponibles
P+ Product Enhancement probado
Moisture SensitivityLevel 3
Especificaciones
Fabricante: Texas Instruments
Estilo de montaje: A través del orificio

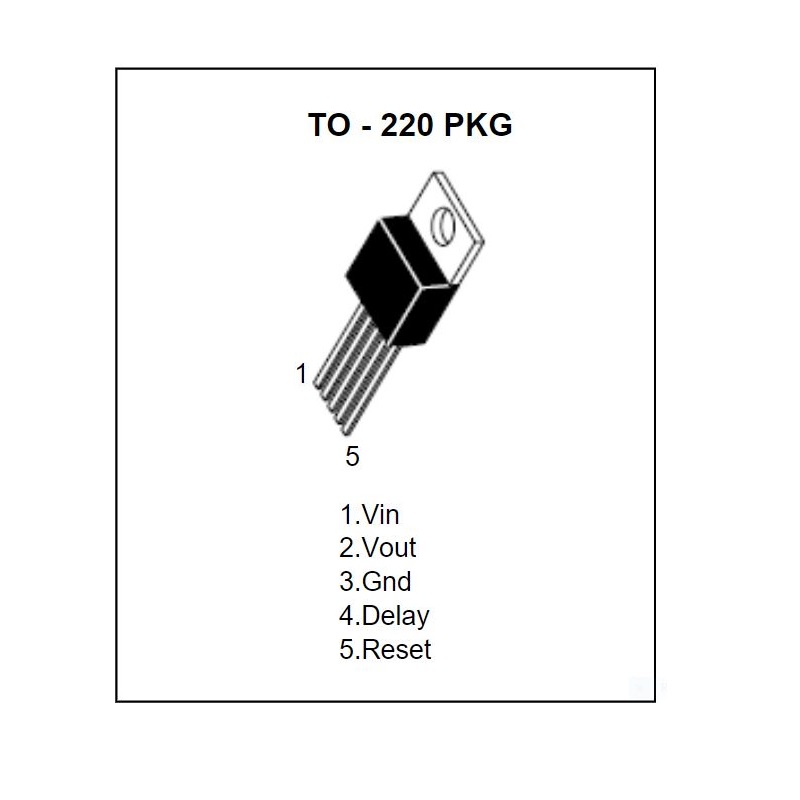

Empaquetado / Estuche: TO-220-5
Voltaje de salida: 5 voltios
Corriente de salida: 750mA
Número de salidas: 1 salida
Polaridad: Positivo
Corriente de reposo: 100mA
Tensión de entrada, máx.: 31V
Tipo de salida: Fijado
Temperatura operativa mínima: – 40C
Temperatura operativa máxima: + 125C
Tensión de desconexión: 820mV
Tensión de desconexión (máx.): 600mV
Ib – Corriente de polarización de entrada: 3mA
Regulación de línea: 50mV
Error de carga: 50mV
