Descripción

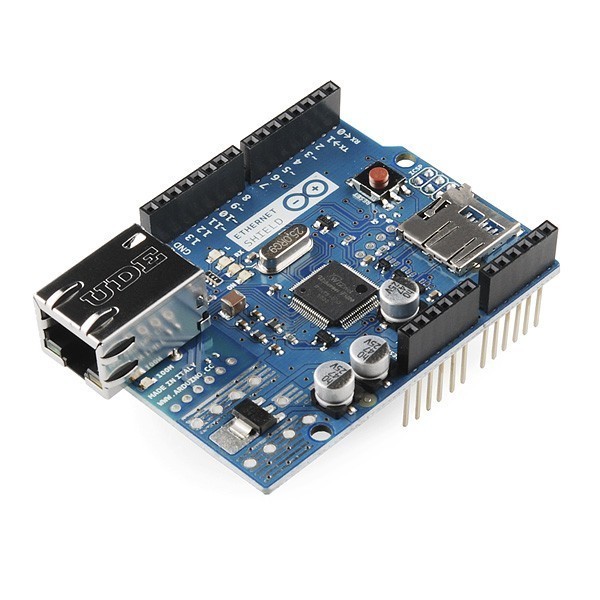

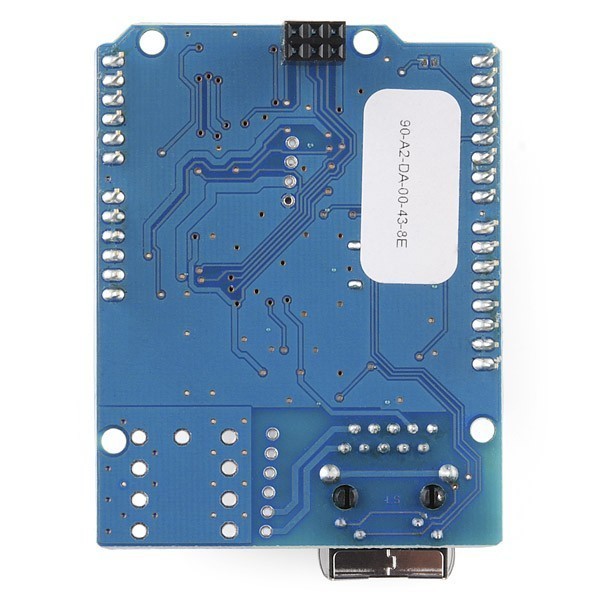

SHIELD ARDUINO ETHERNET W5100 WIZNET COMPATIBLE CON ARDUINO
La placa Arduino Ethernet Shield permite conectar una placa Arduino a una LAN utilizando la librería: Ethernet library.
Características:
Encaja perfectamente sobre una placa Arduino UNO formando un conjunto sólido. Con ésta placa y la ayuda de la libería proporcionada, podremos realizar tanto un pequeño servidor web, como un cliente. La configuración de red se realiza mediante software, por lo que podremos adaptar con facilidad la placa a nuestra red local.
Entregamos la nueva versión mejorada compatible con Arduino MEGA utilizando la librería facilitada a partir de Arduino 0019. Éste modelo incorpora varias mejoras con respecto a su anterior versión. Lo más destacado es que dispone de un zócalo para tarjetas de memoria micro-SD para poderalmacenar ficheros o servirlos como servidor web embedido. También incluye un controlador de reset automático para que el chip interno W5100 esté bien reiniciado y listo para utilizar al arranque (la antigua versión necesitaba ser reiniciada manualmente al inicio).
La placa Arduino se comunica con el módulo W5100 y la micro-SD utilizando el bus SPI(mediante el conector ICSP). Esto se encuentra en los pines digitales 11, 12 y 13 en el modelo Duemilanove y en los pines 50, 51 y 52 del modelo MEGA. En ambas placas, el pin 10 es utilizado para seleccionar el W5100 y el pin 4 para la micro-SD. Estos pines no pueden ser utilizados para otros fines mientras la Ethernet Shield esté conectada. El en MEGA, el pin SS (53) no es utilizado pero debe dejarse como salida para que el bus SPI funcione correctamente.
