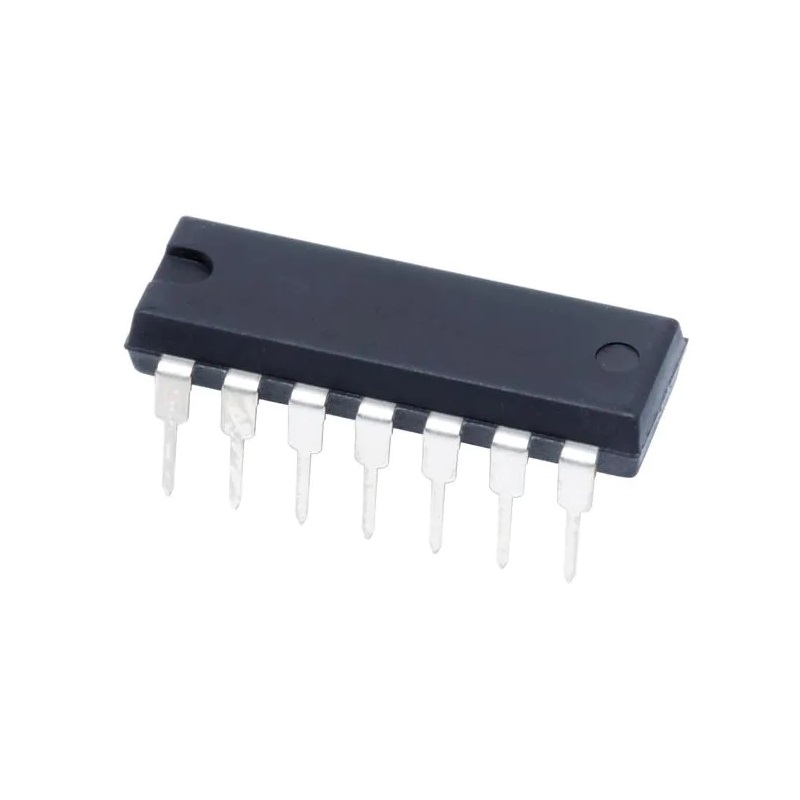

Circuito integrado 74LS01 TTL 4 NAND de 2 entradas con salida colector abierto formato DIP14
Características
El circuito integrado TTL 74LS01 consta de cuatro compuertas NAND de dos entradas con salidas de colector abierto (open collector).
Las salidas de colector abierto requieren resistencias pull-up para funcionar correctamente.
Pueden conectarse a otras salidas de colector abierto para implementar funciones activas-bajo cableado-OR o activo-alto cableado-Y.
Los dispositivos colectores abiertos se utilizan a menudo para generar altos Niveles de VOH.
Especificaciones
Familia: LS
Tipo circuito lógico: Cuatro compuertas NAND con colector abierto
Número de entradas: 2
Tensión de alimentación mínima: 4.75 V
Tensión de alimentación máxima: 5.25 V
Salida de corriente: 8 mA
Disipación de poder máxima: 400 mW
Temperatura de operación mínima: -20°C
Temperatura de operación máxima: 75°C
Encapsulado: DIP
Número de pines: 14 Pines
