Descripción

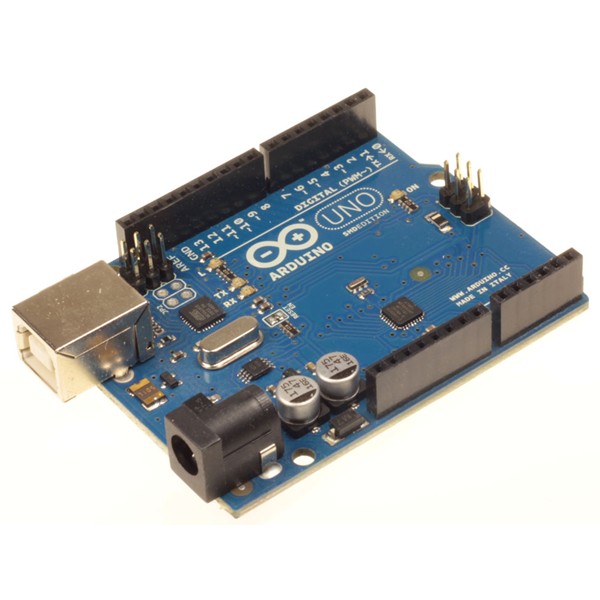

Tarjeta Arduino Uno SMD Rev3 es una placa electrònica basada en el ATmega328.
Características
El Arduino Uno SMD R3 es una placa electronica basada en el microprocesador Atmega328 (datasheet). Cuenta con 14 pines digitales de entrada / salida (de los cuales 6 pueden utilizarse para salidas PWM), 6 entradas analógicas, un oscilador de 16MHz, una conexión USB, un conector de alimentación, un header ICSP, y un botón de reinicio. Contiene todo lo necesario para apoyar el microcontrolador; basta con conectarlo a un ordenador con un cable USB o el poder con un adaptador o la batería AC-to-DC para empezar.
El Uno se diferencia de todas las placas anteriores en que no utiliza el chip controlador de USB a serial FTDI.
Las características introducidas en la versión R3 son:
– ATmega16U2 en lugar del 8U2 como USB-a-Serial converter.
– 1.0 pinout: añadido pines SDA y SCL para la comunicación TWI colocados cerca del pin AREF y otros dos nuevos pernos colocados cerca del pin de RESET, la instrucción IOREF que permiten a los escudos para adaptarse al voltaje suministrado desde la pizarra y el segundo es un pin no conectado, que se reserva para usos futuros.
– Circuito de rearme fuerte.
Especificaciones
– ATmega328 microcontrolador
– Voltaje de funcionamiento 5V
– Voltaje de alimentación (recomendado) 7-12V
– Máxima tensión de alimentación (no recomendado) 20 V
– Digital pines I / O 14 (de los cuales 6 proporcionan PWM)
– Pines de entrada analógica 6
– Corriente DC por Pin I / O 40 mA
– Corriente DC de 3.3V Pin 50 mA
– Memoria Flash: 32 KB (ATmega328) de los cuales 0,5 KB utilizado por gestor de arranque
– SRAM 2 KB (ATmega328)
– EEPROM 1 KB (ATmega328)
– Velocidad de reloj 16 MHz
