MÓDULO SENSOR EFECTO HALL A3144

5,00  IVA incluido

 Módulo Sensor Efecto Hall para la detección de campos magnéticos.





Agotado

Avísame cuando esté disponible

Ref: AR14034P Categorías: ,
Enviar a un amigo

Descripción

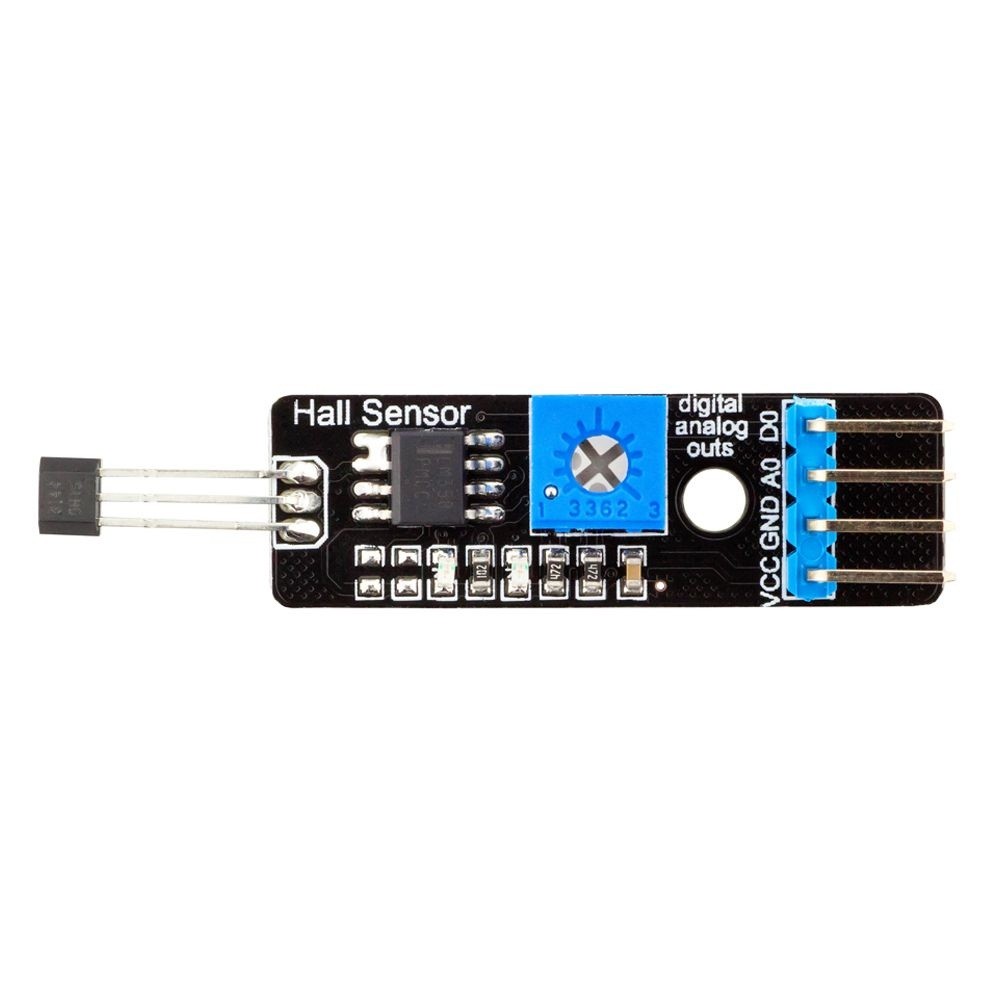

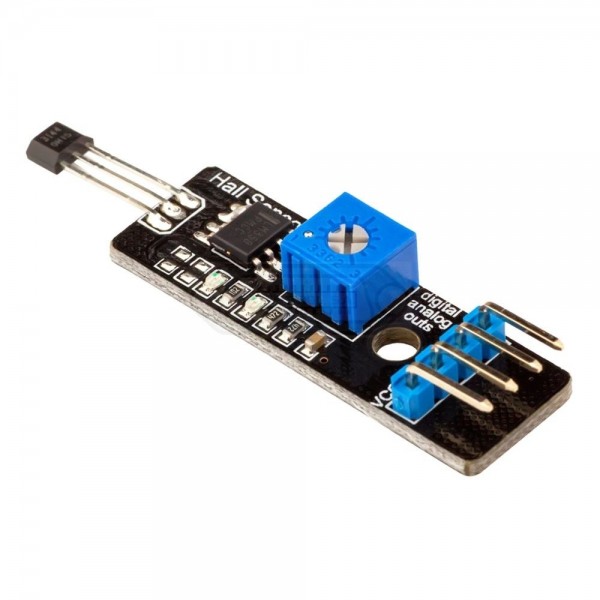

Módulo Sensor Efecto Hall A3144 para la detección de campos magnéticos.

Características
El sensor magnético de efecto Hall se puede utilizar para detectar la presencia (¡o ausencia!) De objetos cercanos, como imanes.

Si no hay campo magnético presente, la línea de señal del sensor es ALTA (en salida digital). Si se presenta un campo magnético al sensor, la línea de señal pasa a BAJO (en salida digital), al mismo tiempo que se ilumina el LED (azul) del sensor.

La detección de distancia a un objeto magnético se puede ajustar a través del potenciómetro a bordo.

También tiene la salida analógica, para determinar la magnitud de un campo magnético o la distancia a un objeto.

La polaridad del campo magnético influye en la acción de conmutación. El lado frontal del sensor necesita la polaridad opuesta a la de la parte posterior del sensor para encenderse.

Conexión
VCC: conectarse a 3.3-5V positivo
GND: conectar a negativo
DO: salida de la señal digital en el módulo, las salidas de bajo nivel cuando el magnetismo disponibles
AO: Salida de voltaje en tiempo real Hall

Especificaciones
Tamaño pequeño: 32mm X 14mm
Con un agujero de tornillo de montaje de 3mm
Sensor efecto Hall: 3144
Amplificador operacional: LM358
Puede utilizar 3-5.5V fuente de alimentación de CC
Con la señal de salida en tiempo real Pasillo
Señal de salida más estable después de ser regulada por el comparador
Amplificador operacional: LM358
Capacidad de salida Comparador: 16mA
Con indicador de alimentación
Con el indicador de salida del comparador

*Las fotos del producto no son contractuales y están sujetas a cambios sin previo aviso.

Información adicional

Peso 0,00 kg
